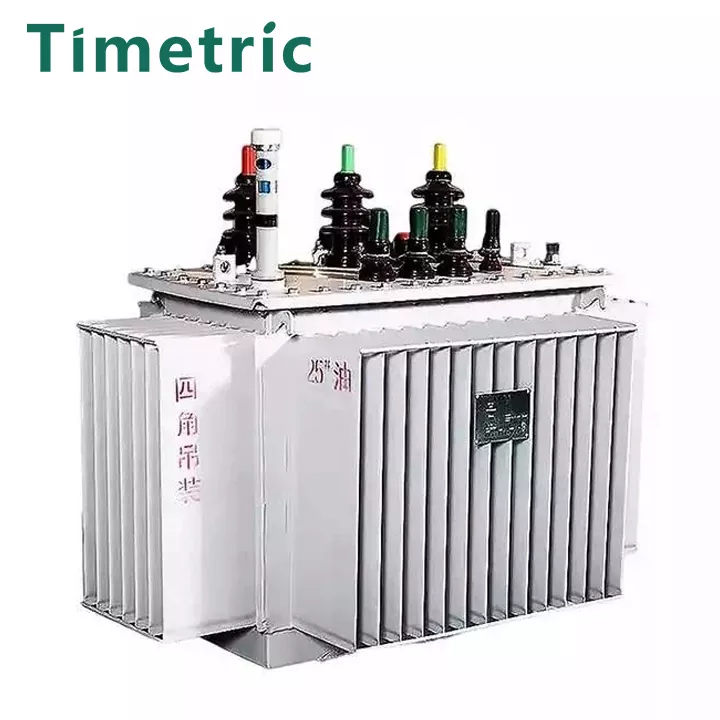

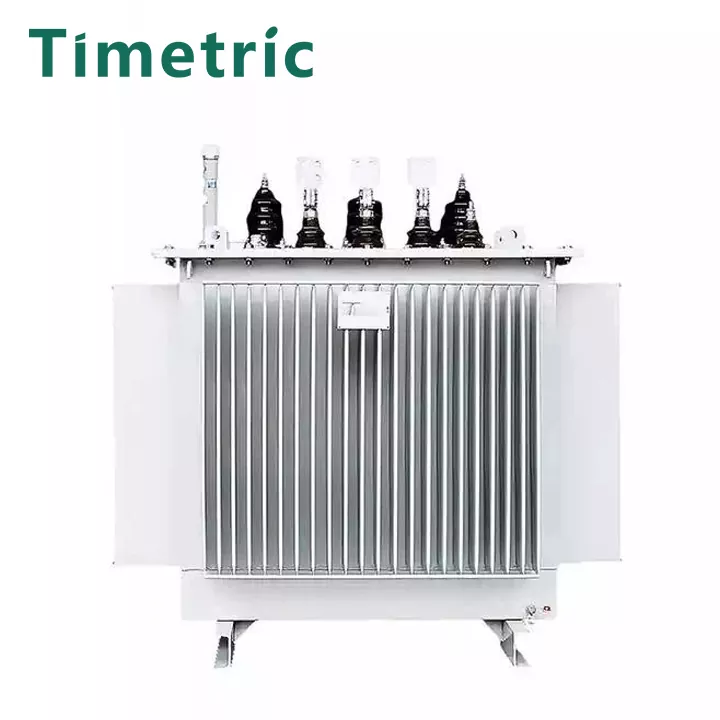

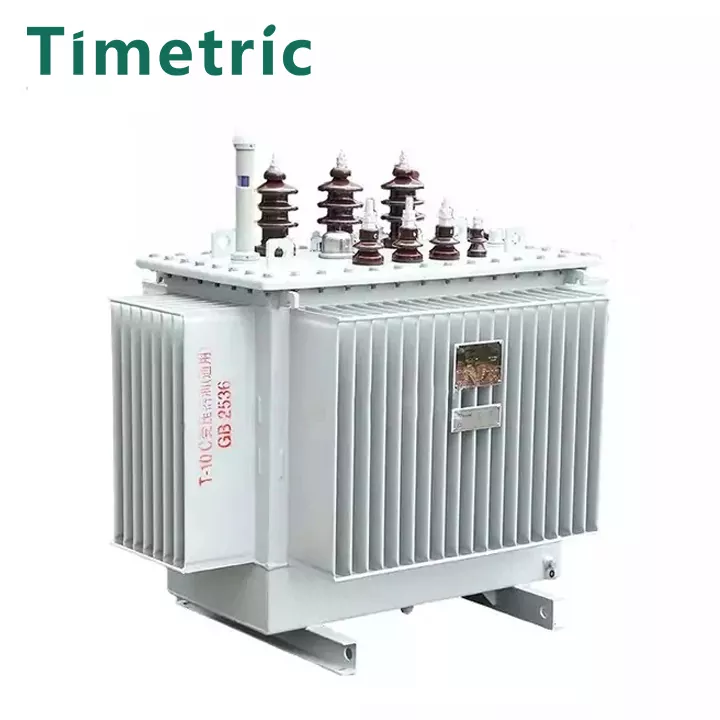

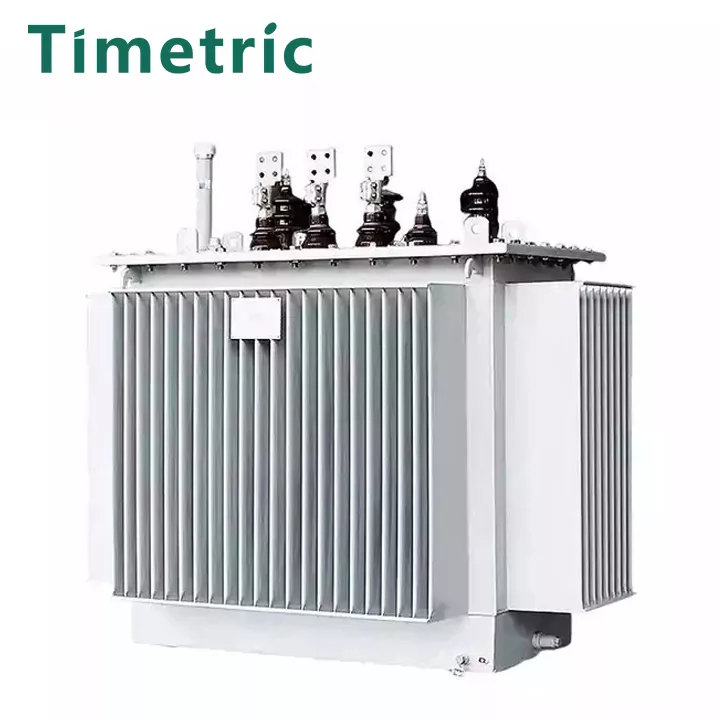

10KV zanurzony w olej transformator rozkładu mocy

Transformator dystrybucji energii zanurzony w energii 10 kV jest jednym z ważnych urządzeń w systemie zasilania i dystrybucji przedsiębiorstw przemysłowych i górniczych oraz budynków cywilnych. Zmniejsza napięcie sieciowe 10 (6) KV lub 35 KV do napięcia magistrali 230/400 V używanego przez użytkowników. Ten typ produktu jest odpowiedni dla AC 50 (60) Hz, trójfazowa maksymalna zdolność znamionowa 2500 kVa (jednofazowa maksymalna pojemność oceniana 833 kVa, transformator jednofazowy nie jest zazwyczaj zalecany), może być używane w pomieszczeniu w pomieszczeniu (na zewnątrz), można instalować na biegunach, gdy pojemność wynosi 315kva i poniżej, temperatura otoczenia nie jest wyższa niż 40 ℃, nie niższa niż średnia w temperaturze), wysoka temperatura może być instalowana na biegunie w temperaturze wysokim, a wysokim temperaturze może być instalowana w wysokości dziennej Wynosi 30 ℃, najwyższa średnia roczna temperatura wynosi 20 ℃, wilgotność względna nie przekracza 90% (temperatura otoczenia 25 ℃), a wysokość nie przekracza 1000 m. Jeśli nie spełnia powyższych warunków użytkowania, należy go odpowiednio dostosować zgodnie z odpowiednimi przepisami GB6450-86.

Można go podzielić na trójfazowe transformatory i transformatory jednofazowe. W trójfazowych systemach zasilania zwykle stosuje się transformatory trójfazowe. Gdy pojemność jest zbyt duża i jest ograniczona przez warunki transportu, można również użyć trzech jednofazowych transformatorów do utworzenia grupy transformatorowej w trójfazowym systemie zasilania.

Rozróżnienie uzwojenia:

Można go podzielić na dwuwymiarowe transformatory i trzykrotne transformatory. Wspólne transformatory to dwuwymiarowe transformatory, to znaczy, że na żelaznym rdzeniu znajdują się dwa uzwojenia, jedno to uzwojenie pierwotne, a drugie to wtórne uzwojenie. Trzy trzykrotnie transformator jest transformatorem o większej pojemności (powyżej 5600 kVa) i służy do podłączenia trzech różnych linii przesyłowych napięcia. W szczególnych przypadkach stosuje się również transformatory Satony z większą liczbą uzwojeń.

Tabela parametrów

Środowisko pracy ：

Electric czasowy:

W normalnych warunkach średnich transformatory lub transformatory typu suchego można wybrać, takie jak przedsiębiorstwa przemysłowe i górnicze, podstacje niezależne od rolnictwa lub przywiązane, podstacje niezależne od społeczności itp. Dostępne transformatory to S8, S9, S10, SC (B) 9, SC (B) 10 itd.

Środowisko temperaturowe

① Maintain Długoterminowa stabilność w 220 ℃

② może wytrzymać krótkoterminową operację w 350 ℃

③ Ustalanie stabilnej wydajności w szerokim zakresie temperatury i wilgotności

④ Nie będzie się stopić, nie przepłynąć ani nie wspierać spalania przy 250 ℃

⑤ Nie uwalnia toksycznych lub korozyjnych gazów w 750 ℃

Obciążenie elektryczne

1) Pojemność transformatora rozkładu należy łączyć z pojemnością obiektu różnych urządzeń elektrycznych do obliczenia obliczonego obciążenia (ogólnie z wyłączeniem obciążenia pożarowego). Kompensowana pozorna pojemność jest podstawą wyboru pojemności i liczby transformatorów. Szybkość obciążenia ogólnego transformatora wynosi około 85%. Ta metoda jest stosunkowo prosta i może być stosowana do oszacowania pojemności.

2) GB/T17468-1998 „Wytyczne dotyczące wyboru transformatorów mocy” zalecają, aby pojemność transformatorów dystrybucji była określona na podstawie GB/T15164-94 „Wytyczne dotyczące obciążeń dotyczących obciążeń związanych z obciążeniami” lub obciążeń. Powyższe dwa wytyczne zapewniają programy komputerowe i normalne schematy obciążenia cyklu w celu ustalenia pojemności transformatorów rozkładu.

Funkcje i zalety transformatorów

Funkcje i korzyści:

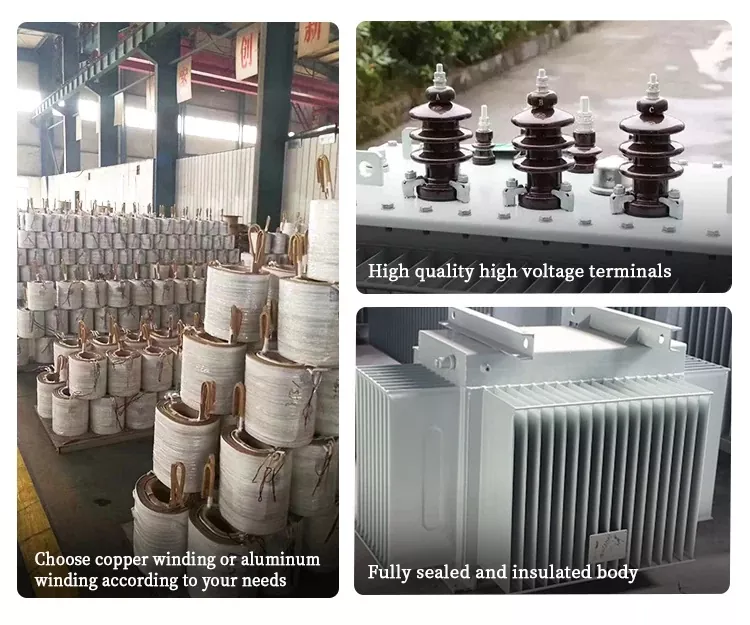

A. 10KV zanurzone w zanurzonym rozkładowi rozkładu mocy uzwojenia niskie napięcie na ogół przyjmują cylindryczną strukturę z folią miedzią wokół wału, z wyjątkiem niewielkiej pojemności przy użyciu przewodów miedzianych; Uzwojenia wysokiego napięcia przybierają wielowarstwową cylindryczną strukturę, tak że rozkład uzwojenia w obrębie amperów jest zrównoważony, pole magnetyczne wycieków jest małe, wytrzymałość mechaniczna jest wysoka, a odporność na zwarcie jest silna.

B. Rdzeń i uzwojenie są przymocowane. Części mocujące, takie jak wysokość urządzenia i ołowiu niskiego napięcia, są wyposażone w samozachowujące nakrętki przeciwkołaniowe. Przyjmowana jest nie wisząca struktura rdzenia, która może wytrzymać wibracje transportu.

C. Cewka i rdzeń są suszone próżniowo, a olej transformatorowy przyjmuje procesy filtracji oleju próżniowego i wtrysku oleju, aby zminimalizować wilgoć wewnątrz transformatora.

D. Zbiornik olejowy przyjmuje tereny faliste, które mają funkcję oddychania, aby zrekompensować zmianę objętości oleju spowodowaną zmianami temperatury. Dlatego ten produkt nie ma szafki do przechowywania oleju, która oczywiście zmniejsza wysokość transformatora.

mi. Ponieważ falista arkusz zastępuje szafkę magazynową oleju, olej transformatorowy jest izolowany ze świata zewnętrznego, co skutecznie zapobiega wejściu tlenu i wilgoci i powoduje spadek wydajności izolacji.

F. W oparciu o powyższe pięć punktów wydajności zapewnia, że ​​transformator immerowany olej nie musi zmieniać oleju podczas normalnej operacji, co znacznie zmniejsza koszt konserwacji transformatora i przedłuża żywotność transformatora.

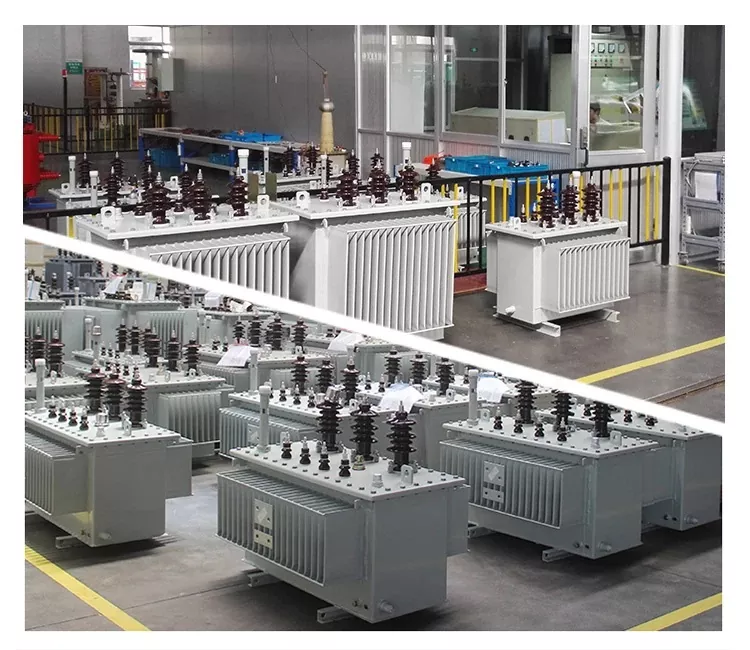

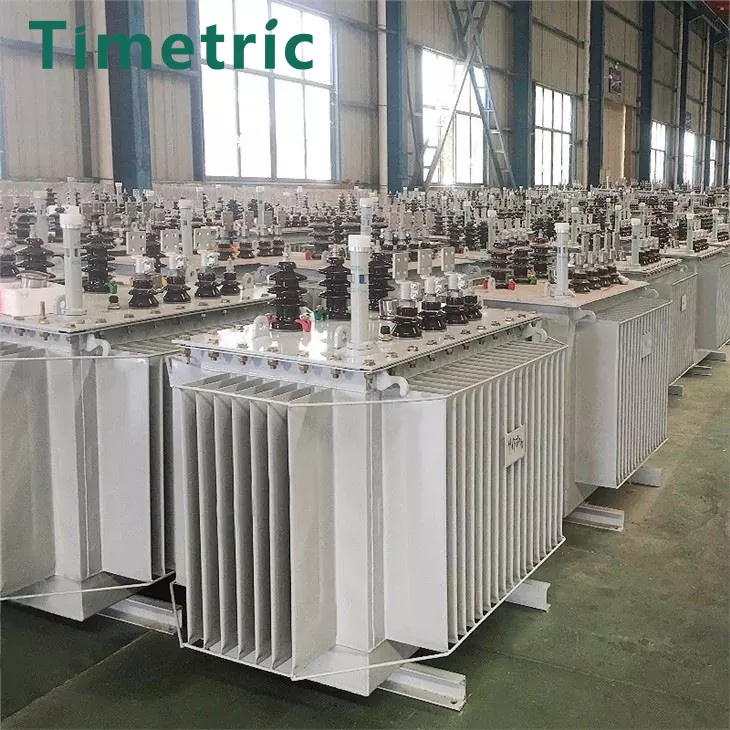

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostarczyć dostosowany transformator dystrybucji energii 10KV?

Oczywiście, proszę o jak najwięcej wymagań transformatora na oleju, takie jak: napięcie, pojemność, wskaźnik napięcia, częstotliwość, zakres aplikacji produktu, metoda chłodzenia itp.

Jaki jest Twój najszybszy czas dostawy?

W normalnych okolicznościach akceptujemy zapytania klientów, komunikujemy i potwierdzamy konkretne parametry transformatora immerowanego oleju, a faktyczny czas produkcji jest określany zgodnie z ilością zakupu.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. Normalny cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
