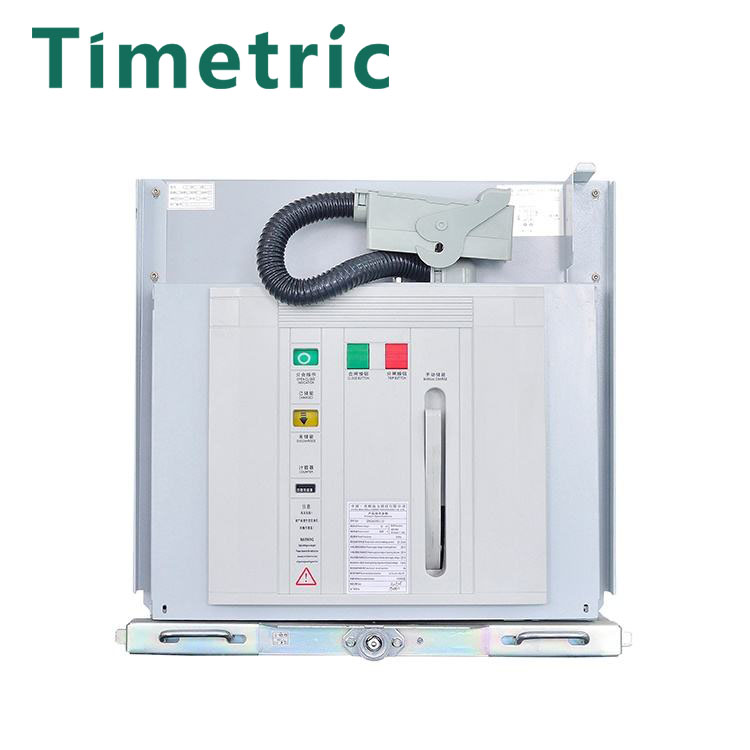

1250A 3-fazowy wyłącznik próżniowy

Zapraszamy do naszej fabryki, aby kupić najnowszą sprzedaż, niską cenę i wysokiej jakości 3-fazowy wyłącznik próżniowy Timetric 1250A. Zapraszamy do współpracy. wdrożenie pełnego zakresu strategii zarządzania jakością w celu zapewnienia jakości produktu, całego procesu testowania i śledzenia jakości, nie puszczaj żadnych drobnych szczegółów, aby wybór zapewnienia był łatwiejszy.

Wyślij zapytanie

Opis produktu

Timetric 1250A 3-fazowy wyłącznik próżniowy Wprowadzenie

Trójfazowy wyłącznik próżniowy 1250A można podzielić na dwa typy: stały i samochodowy. Ogólna konstrukcja przyjmuje formę mechanizmu roboczego i komory gaszenia łuku przed i po ustawieniu. Główną częścią obwodu jest trójfazowa struktura podłogowa. Dlatego może szczególnie pełzać i zmniejszać gromadzenie się pyłu na powierzchni komory gaszenia łuku. Może nie tylko zapobiegać wpływowi czynników zewnętrznych na komorę gaszenia łuku próżniowego, ale także zapewniać, że efekt napięcia może wykazywać stan wysokiej rezystancji nawet w wilgotnym upale i poważnie zanieczyszczonym środowisku.

Timetric 1250A 3-fazowy wyłącznik próżniowy Parametr (specyfikacja)

NIE.	PRZEDMIOT	Jednostka	Parametr
1	Napięcie znamionowe	KV	12
2	Znamionowa tolerancja napięcia impulsu oświetlenia	KV	75
3	1 min Częstotliwość Napięcie	KV	42
4	Tolerancja częstotliwości napięcia obwodu wtórnego	V	2000
5	Znamionowy prąd wyłączania zwarciowego	Czasy	50
6	Częstotliwość zasilania 1 min	KA	42/48
7	Napięcie udarowe piorunowe wytrzymywane (szczyt)	KA	75/85
8	Znamionowy prąd zwarciowy wyłączalny	KA	20/25	31.5	40
9	Prąd znamionowy	A	630 1250	630/1250	1250/1600
				1600/2000	2000/2500
				2500/3150	3150/4000
10	Znamionowa stabilność termiczna prądu (RMS)	kA	20/25	31.5	40
11	Prąd znamionowy stabilności dynamicznej (szczyt)	kA	63	80	100
12	Znamionowy prąd zwarciowy zamknięcia (szczyt)	kA	63	80	100
13	znamionowa sekwencja operacyjna		O-0,3s-CO-180s-CO O-180s-CO-180s-CO
14	Oceniono jako grupę urządzeń przerywających prąd elektryczny pojedynczo/w układzie back-to-back	A	630/400
15	Żywotność mechaniczna	Czasy	10000

Cecha i zastosowanie 3-fazowego wyłącznika próżniowego Timetric 1250A

(izolowany cylinder oleju)

Główne elementy pętli są instalowane pionowo w cylindrze izolacyjnym, który jest wykonany z żywicy epoksydowej w procesie APG. Siła jest wystarczająco wysoka, aby wytrzymać starzenie się łuku. Jednocześnie konstrukcja może skutecznie zapobiegać wpływowi uderzenia, brudu i innych czynników zewnętrznych na komorę gaszenia łuku próżniowego, dzięki czemu obwód może wytrzymać znamionową krótkotrwałą odporność na prąd szczytowy.

Powierzchnia elementów konstrukcyjnych wykonana jest ze stopu cynkowo-niklowego, który jest odporny na korozję, sól i mgłę. Części przekładni wykonane są ze stopu Ni-P o wysokiej wytrzymałości, odporności na tarcie i korozję. I bezolejowe grafitowe łożysko napędowe, duża wytrzymałość, silne właściwości przeciwcierne, znanej na całym świecie marki INA

(Wyłącznik klasy C2)

Prawdopodobieństwo ponownego zetknięcia jest bardzo niskie, gdy prąd kondensatora wyłącznika jest wyłączony, co spełnia wymagania klasy C2.

(Wyłącznik klasy E2)

Wyłącznik przeszedł wszystkie testy Instytutu Badań Wysokonapięciowych Urządzeń Elektrycznych w Shenyang i centrum badawczego Instytutu Badań Wysokich Napięć w Xi'an. Spełniają wymagania klasy E2. Prąd zwarciowy wyłącznika niskoprądowego przy pełnej mocy jest 30 razy większy, a wyłącznika wysokoprądowego 20 razy większy.

(Poziom wyłącznika M2)

Wyłącznik ma dojrzały zintegrowany mechanizm działania, stabilny i niezawodny, długą żywotność mechaniczną. Nadaje się do częstej pracy i może spełniać wymagania poziomu M2. Żywotność mechaniczna może osiągnąć 30 000 razy.

(Wyłącznik jest wyposażony w doskonały bufor.)

Specjalnie zaprojektowany bufor może zmniejszyć obrót podczas otwierania i odbijanie podczas zamykania oraz wydłużyć żywotność mechaniczną wyłącznika.

(Wyłącznik instalowany z izolowanym nylonem prętem napinającym)

Izolowany pręt napinający jest wykonany z importowanego nylonu 66 i włókna szklanego, aby zapewnić wytrzymałość, elastyczność i parametry elektryczne wyłącznika.
