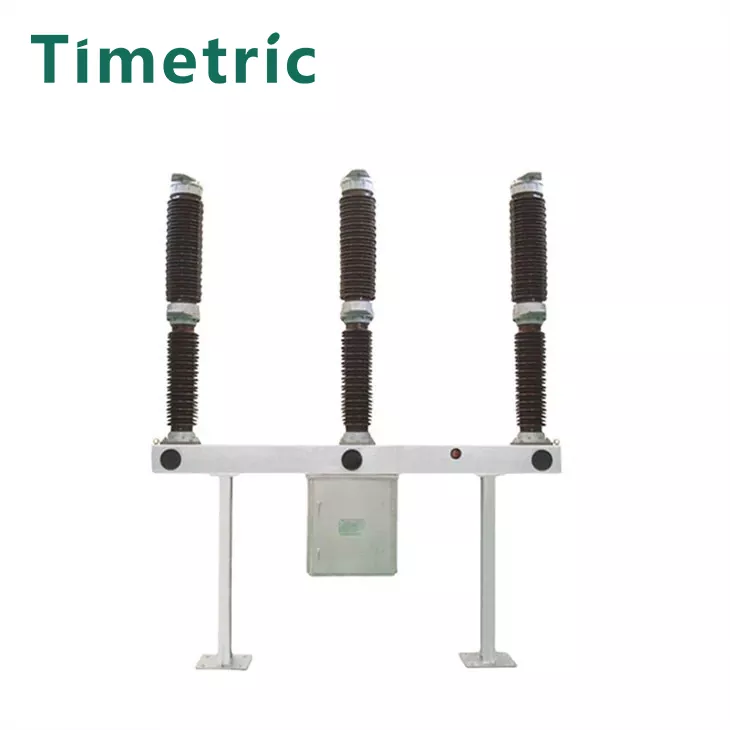

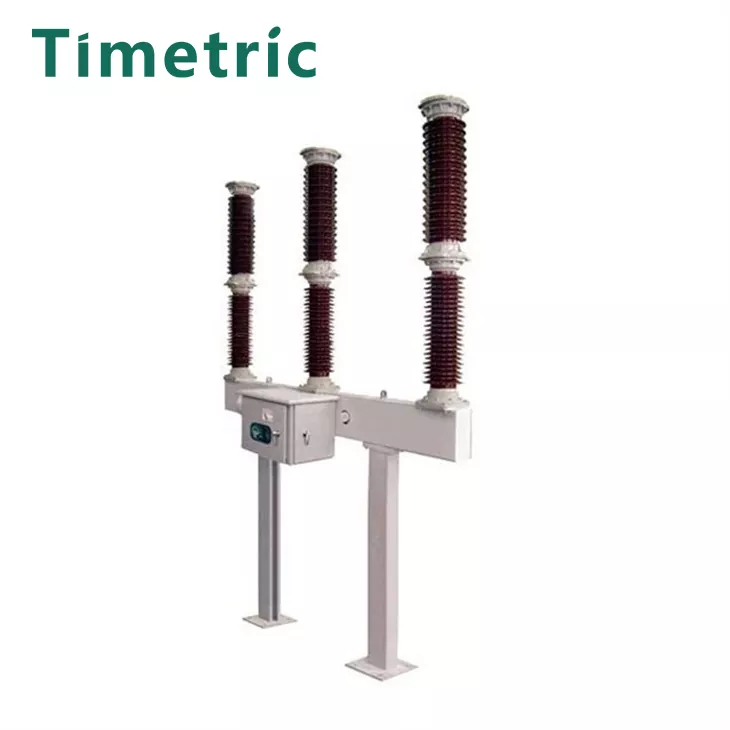

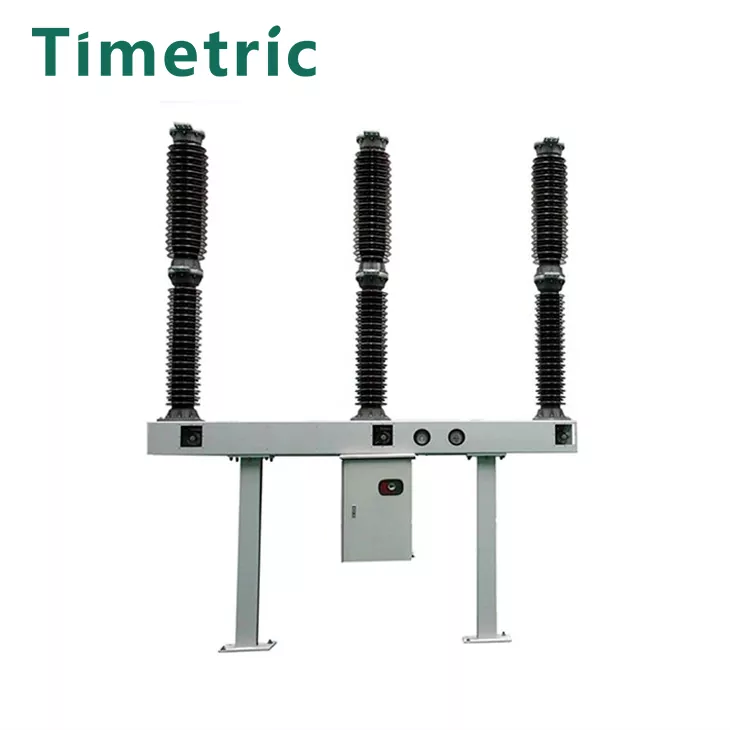

Wyłącznik automatyczny 132 kv Sf6

Zalety zewnętrznego wyłącznika gazowego wysokiego napięcia LW9-72.5 Sf6 są następujące:

● Silna zdolność rozbijania

Wyłącznik automatyczny Sf6 132 kv skutecznie gasi łuki za pomocą gazu SF6. Duża prędkość zajarzenia łuku i krótki czas świecenia pozwalają mu wytrzymać wysokie prądy wyłączające, zapewniając bezpieczeństwo obwodów średniego i wysokiego napięcia. Nie ma ryzyka ponownego zapłonu po odłączeniu prądów pojemnościowych lub indukcyjnych.

● Długa żywotność elektryczna

Ten wyłącznik automatyczny charakteryzuje się długą żywotnością i wydłużonymi cyklami konserwacji. Jest zdolny do częstych operacji w krótkim czasie, wykazując się doskonałym bezpieczeństwem i trwałością. Może otwierać się 19 razy w sposób ciągły przy pełnej wydajności 50 kA, przy całkowitej zdolności przerywania prądu do 4200 kA.

● Wysoki poziom izolacji

Wykorzystując gaz SF6 jako medium izolacyjne, wyłącznik osiąga bardzo wysoki poziom izolacji. Przy ciśnieniu 0,3 MPa z łatwością przechodzi różne testy izolacji, zapewniając znaczny margines bezpieczeństwa.

● Dobra skuteczność uszczelniania

Wyłącznik automatyczny Sf6 132 kv ma prostą i dobrze uszczelnioną konstrukcję. Jego komora przerywacza, rezystancja i filar tworzą niezależne przedziały gazowe o niskiej zawartości wilgoci w gazie SF6. Taka konstrukcja pozwala na wygodną instalację i konserwację bez konieczności otwierania wewnętrznych elementów, zapewniając niezawodne uszczelnienie.

Opis modelu

Środowisko pracy:

Warunki instalacji i eksploatacji:·

Opcje montażu:

● Montowany z boku

● Montowany centralnie

Zakres temperatury otoczenia:

● Górna granica: +40°C

● Dolna granica: -30°C

Wysokość:

● Maksymalnie: ≤2000m

● (W przypadku wysokości powyżej 2000 m należy odpowiednio zwiększyć znamionowy poziom izolacji)

Odporność na wiatr:

● Maksymalne ciśnienie wiatru: 700 Pa (co odpowiada prędkości wiatru 34 m/s)

Odporność sejsmiczna:

● Intensywność trzęsień ziemi: do 8 stopni

Poziom zanieczyszczenia:

● Klasa I

Maksymalna dzienna różnica temperatur:

● Nie więcej niż 25°C

Główne parametry techniczne

Struktura i wymiary montażowe

Możliwe przyczyny awarii obwodu elektrycznego

● Wskaźniki nie świecą się przed zamknięciem operacji

Jeśli nie świecą się czerwone i zielone wskaźniki, oznacza to rozłączenie obwodu sterującego lub brak zasilania sterującego (np. przepalony bezpiecznik). Sprawdź następujące elementy:

• Zasilanie sterujące

• Normalne napięcie robocze

• Stan bezpiecznika

• Funkcjonalność przekaźnika przeciwprzeskokowego

• Stan styków pomocniczych wyłącznika

• Upewnij się, że nie ma ciśnienia powietrza powodującego rozłączenie zatrzasku

● Czerwone światło wyłączone po zamknięciu

Jeśli czerwona lampka nie świeci się, miga zielona lampka i słychać dźwięk klaksonu, oznacza to, że położenie dźwigni sterującej i wyłącznika automatycznego nie są zgodne – wyłącznik nie jest zamknięty. Typowe problemy obejmują:

• Przepalony bezpiecznik obwodu zamykającego

• Słaby styk w obwodzie zamykającym

• Awaria stycznika zamykającego

• Usterka cewki załączającej

● Zielone światło wyłączone, czerwone światło włączone z migającymi wskaźnikami

Jeśli wyłącznik automatyczny zamknie się, ale następnie automatycznie się wyłączy (miga czerwona lampka) i zabrzmi sygnał dźwiękowy, oznacza to usterkę. Możliwe przyczyny to:

• Wadliwa linia powodująca wyłączenie ochronne

• Awaria mechaniczna uniemożliwiająca pozostawienie wyłącznika w pozycji zamkniętej

● Zielone światło wyłączone, czerwone światło wyłączone, ale miernik prądu wskazuje zamknięcie

Jeśli zielone światło jest wyłączone, czerwone światło również jest wyłączone, ale miernik prądu wskazuje, że wyłącznik automatyczny jest zamknięty, potencjalnymi problemami mogą być:

• Słaby styk na stykach przełącznika pomocniczego lub sterującego

• Odłączenie cewki wyzwalającej, uniemożliwiające działanie

• Przepalony bezpiecznik obwodu sterującego

• Przepalona żarówka kierunkowskazu

● Uziemienie zasilacza prądu stałego

Zasilanie prądu stałego wyłącznika Sf6 132 kv powinno być uziemione w dwóch punktach. Nadmierna wilgoć w gazie SF6 może pogorszyć izolację, pogorszyć gaszenie łuku i wytwarzać substancje toksyczne. Wysoki poziom wilgoci może powodować:

• Kondensacja na powierzchniach izolacji zmniejszająca skuteczność izolacji

• Załamanie rozgorzenia w ciężkich przypadkach

• Reakcje hydrolizy pod łukiem elektrycznym, w wyniku których powstają niebezpieczne produkty uboczne, takie jak trójtlenek wolframu i fluorek miedzi

• Działanie korozyjne na stałe materiały organiczne i metale, skracające żywotność sprzętu

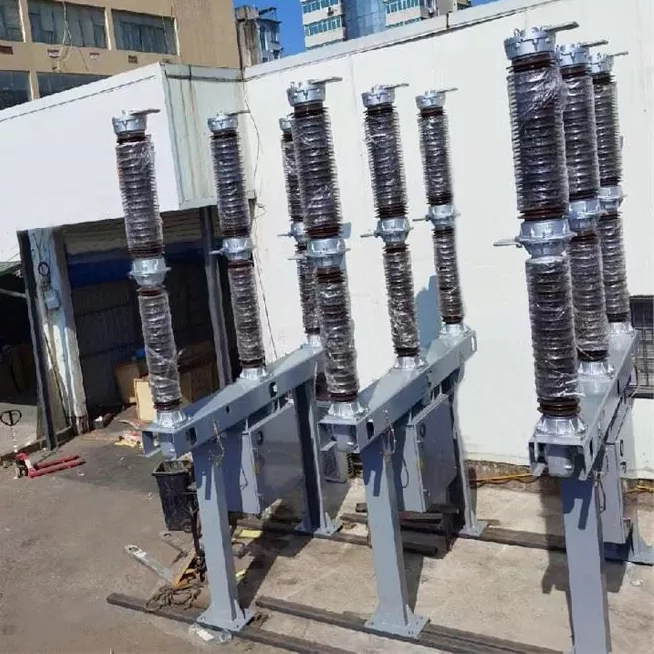

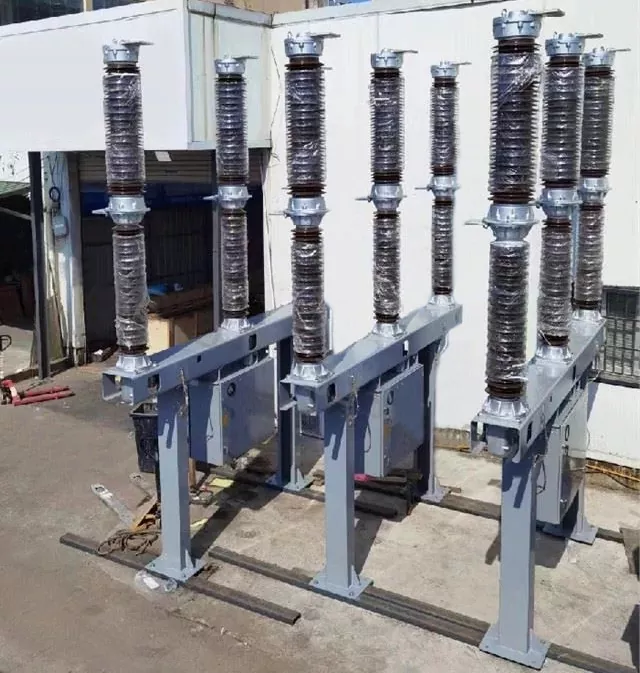

Produkt Prawdziwy strzał

Często zadawane pytania

P1: Czy jesteś fabryką lub firmą handlową?

A1: Jesteśmy fabryką.

P2: Czy możemy używać naszego logo na Twoich produktach?

A2: Tak, jeśli masz dobrą ilość zamówienia, zdecydowanie możemy zrobić OEM.

P3: Czy akceptujesz dostosowywanie produktu?

A3: Tak, robimy to! Prosimy o podanie konkretnych rysunków lub parametrów, a po ocenie przedstawimy wycenę.
