Wyłącznik automatyczny 145 kv 132 kv Sf6

Artykuł: Wyłącznik automatyczny Sf6 150 kv 145 kv 132 kv
Doskonała skuteczność gaszenia łuku: Gaz SF6 jest bardzo skuteczny w gaszeniu łuków.
Kompaktowa konstrukcja: konstrukcja jest prosta i zajmująca mało miejsca.
Dobra wydajność otwierania: zapewnia niezawodną pracę przy zrównoważonej wydajności.
Uszczelniona konstrukcja: znacznie zmniejsza hałas podczas pracy.
Niskie wymagania konserwacyjne: Minimalizują obciążenie pracą związaną z inspekcjami i konserwacją.

Wyślij zapytanie

Opis produktu

Artykuł: Wyłącznik automatyczny Sf6 150 kv 145 kv 132 kv

Wyłącznik ten wykorzystuje zasadę samoczynnego gaszenia łuku, co pozwala na znaczne zmniejszenie średnicy i masy cylindra ciśnieniowego. Dzięki temu praca operacyjna jest zminimalizowana, co umożliwia zastosowanie mechanizmu sprężynowego.

Kluczowe funkcje:

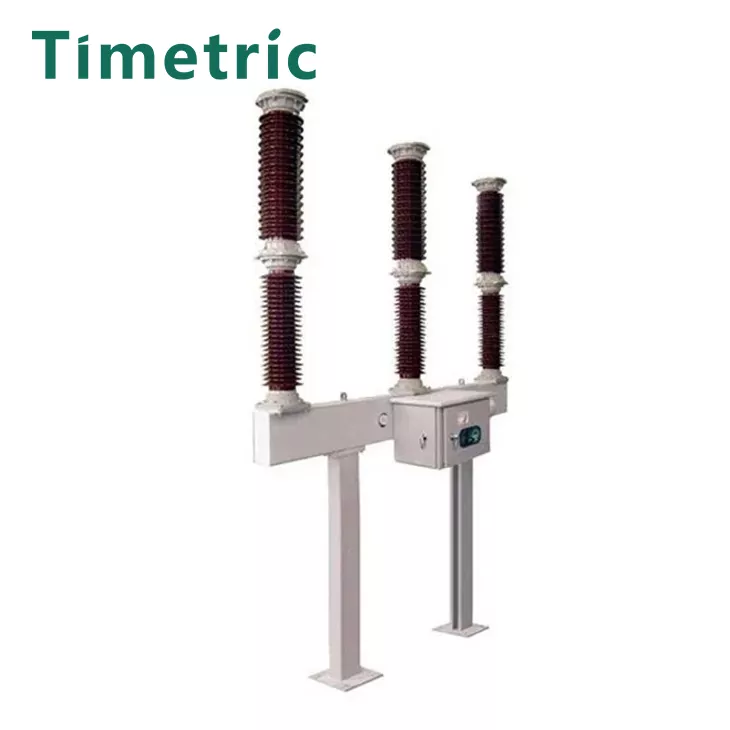

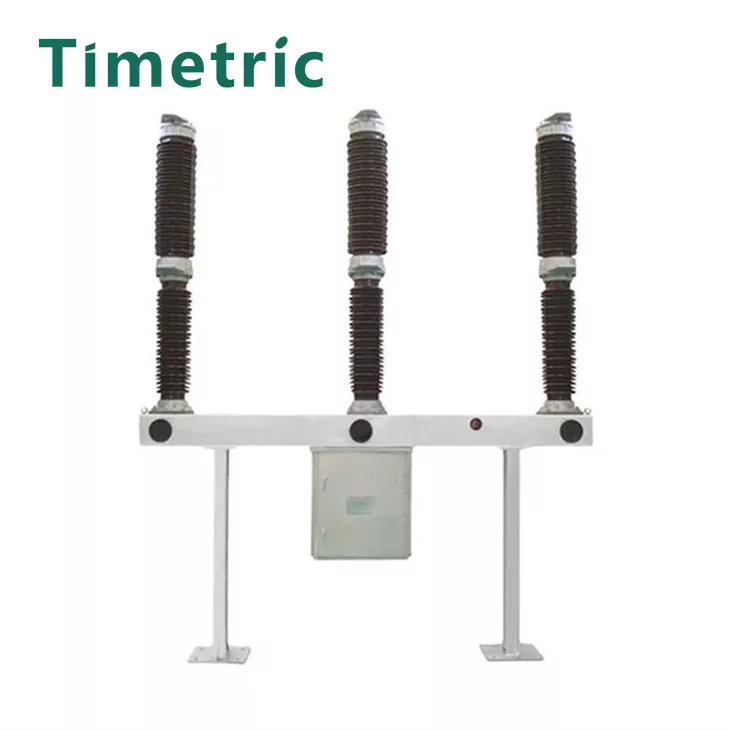

Każdy wyłącznik składa się z trzech pojedynczych biegunów i trzech mechanizmów sprężynowych zamontowanych na trzech wspornikach.

Może wykonywać zarówno pracę jednobiegunową, jak i trójbiegunową.

Mechanizm napędowy sprężyny montowany jest z boku wspornika.

Elektryczny układ sterowania umieszczony jest w skrzynce mechanizmu.

Struktura projektu:

Część górna: Zawiera komorę gaszenia łuku jednoprzerwowego.

Część środkowa: posiada porcelanową tuleję zapewniającą izolację.

Część dolna: Zawiera komponenty do uszczelniania, sprężyn otwierających i buforów.

Opis modelu

Główne parametry techniczne

Numer seryjny	Parametr		Jednostka	Wartość
Numer seryjny	Parametr		Jednostka	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Obowiązujące środowisko			Możliwość zastosowania w normalnych regionach alpejskich
2	Napięcie znamionowe		kV	110/126/132/145
3	Częstotliwość znamionowa		Hz	50(60)
4	Prąd znamionowy		A	3150
5	pierwszy współczynnik otwarcia			1.5
6	Znamionowy prąd zwarciowy wyłączalny Ik		kA	40 /31,5
7	Znamionowy prąd załączeniowy zwarcia (wartość szczytowa)		kA	100/80
8	Znamionowy prąd zwarciowy wytrzymywany		kA	40 /31,5
9	Znamionowy prąd szczytowy wytrzymywany		kA	100/80
10	Znamionowy czas zwarcia		S	4
11	Znamionowy prąd wyłączający poza krokiem		kA	10/8
12	Prąd wyłączający zwarcie w pobliżu strefy		kA	90% JA, 75% JA
13	Znamionowy prąd przełączania ładowania linii		A	31.5
14	Nominalna sekwencja operacji			0-0,3S-C0-180S-C0
15	Rezystancja obwodu głównego		µΩ	≤65
16	Żywotność mechaniczna		Drugorzędne	6000 lub 10000
17	poziom zakłóceń radiowych		µV	≤500
18	Odległość pełzania	pomiędzy złamaniami	mm	3906/3150
18	Odległość pełzania	na ziemię	kg	3906/3150

Struktura i wymiary montażowe

Możliwe przyczyny awarii obwodu elektrycznego

Podział izolacji:

Zniszczenie materiałów izolacyjnych ze względu na wiek, wilgoć lub zanieczyszczenie może prowadzić do wyładowań łukowych lub zwarć.

Awarie mechaniczne:

Problemy z mechanizmem napędowym (np. sprężynami lub połączeniami) mogą uniemożliwić prawidłowe działanie wyłącznika.

Wyciek gazu:

Utrata gazu SF6 na skutek nieszczelności może zmniejszyć zdolność gaszenia łuku i prowadzić do awarii obwodu.

Przeciążenia elektryczne:

Nadmierny prąd może spowodować przegrzanie i uszkodzenie elementów obwodu.

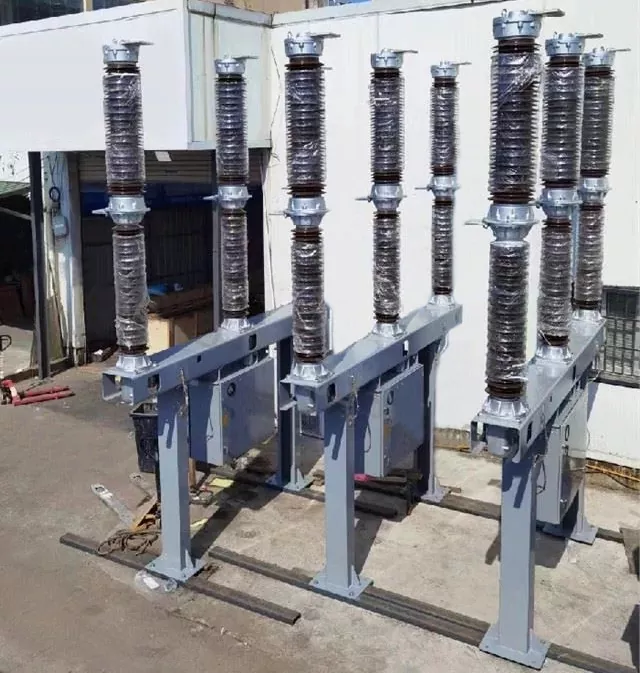

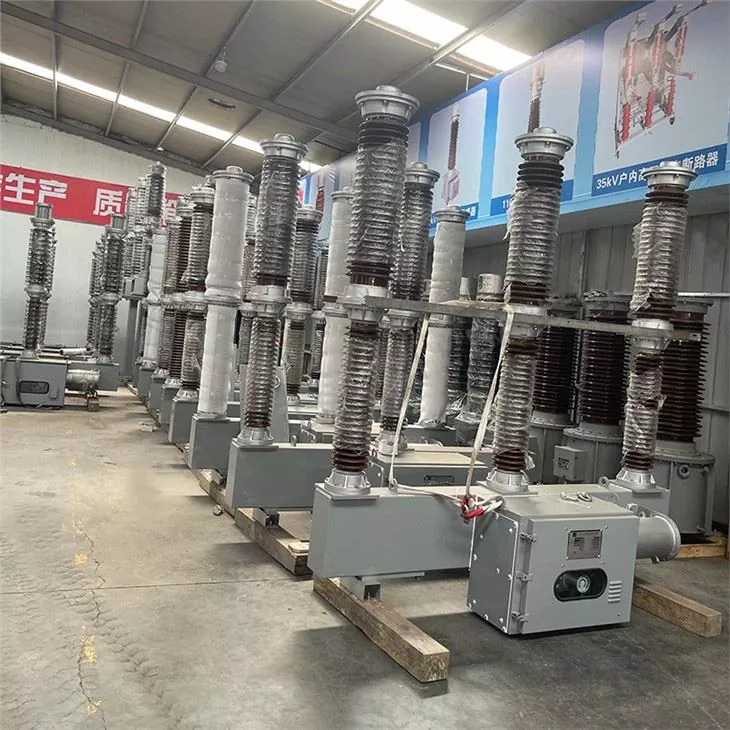

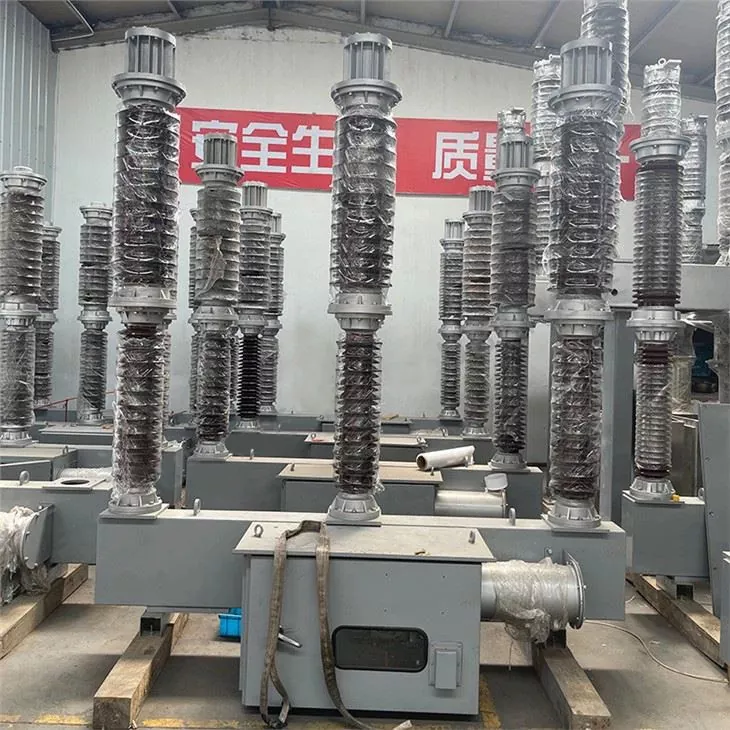

Produkt Prawdziwy strzał

Często zadawane pytania

P1: Jaka jest funkcja wyłącznika SF6?

A1: Podstawową funkcją jest ochrona systemów elektrycznych poprzez przerywanie prądów zwarciowych i izolowanie odcinków obwodu podczas zwarć.

Pytanie 2：Jak działa zasada gaszenia łuku samoenergetycznego?
A2：Zasada ta wykorzystuje energię samego łuku elektrycznego do jego ugaszenia, zmniejszając potrzebę stosowania dużych mechanizmów zewnętrznych i umożliwiając tworzenie bardziej zwartych konstrukcji.

Pytanie 3：Jakie praktyki konserwacyjne są niezbędne w przypadku wyłączników SF6?
A3：Kluczowe praktyki obejmują regularne kontrole ciśnienia gazu, sprawdzanie wycieków, konserwację elementów mechanicznych i testowanie elektrycznego układu sterowania.

Pytanie 4：Czy wyłączniki SF6 można sterować zdalnie?
A4Y：Można je wyposażyć w systemy zdalnego sterowania obsługą i monitorowaniem, zwiększające elastyczność operacyjną.
