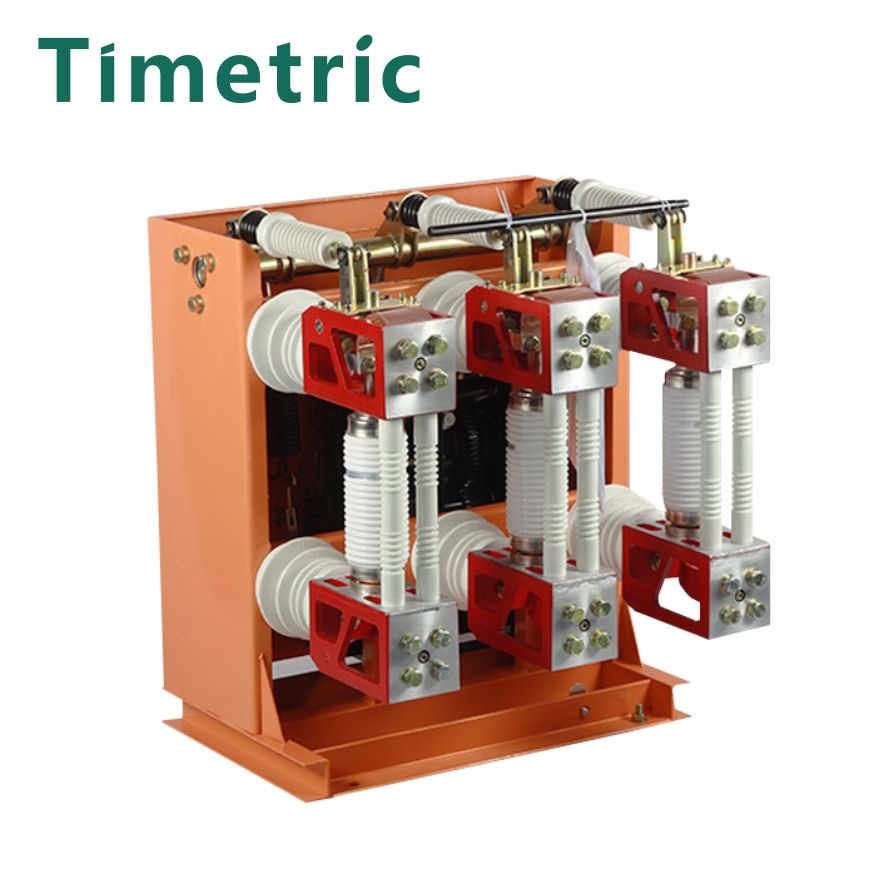

Wyłącznik 24kv

Wprowadzenie wyłącznika czasowego 24kv

Aby spełnić wymagania parametrów mechanicznych w komorze gaszenia łuku elektrycznego wyłącznika 24 kv, zapewnić właściwości elektryczne i mechaniczne wyłącznika 24 kv oraz zapewnić niezawodność działania, wyłącznik 24 kv musi mieć stabilne i dobre właściwości mechaniczne. Główne właściwości mechaniczne są wymienione w powyższej tabeli. Jako przykłady podano również trzy rodzaje specyfikacji technicznych wyłączników 24kv. 4. Wpływ właściwości mechanicznych na działanie produktu Jakość właściwości mechanicznych produktu ma istotny związek z właściwościami elektrycznymi produktu i wpływa na niezawodność działania produktu. Aby zmierzyć wydajność wyłącznika 24 kv, ważna jest wydajność samego wyłącznika 24 kv, ale właściwości mechaniczne również odgrywają decydującą rolę.

Parametr wyłącznika czasowego 24kv (specyfikacja)

Wyłącznik czasowy 24kv otwarty od godz

Odległość otwarcia styków zależy głównie od napięcia znamionowego i wymagań dotyczących napięcia wytrzymywanego wyłącznika próżniowego. Zasadniczo odległość otwarcia styków powinna być mniejsza, gdy napięcie znamionowe jest niskie. Jednak zbyt mała odległość otwierania wpłynie na zdolność zrywania i poziom ciśnienia. Chociaż odległość otwarcia jest zbyt duża, może poprawić poziom ciśnienia, ale zmniejszy żywotność mieszka w komorze gaszenia łuku próżniowego. Zaprojektuj ogólnie, aby spełnić wymagania dotyczące ciśnienia w miarę możliwości, aby wybrać mniejszą odległość otwarcia. Wyłącznik próżniowy 10 kV wynosi zwykle od 8 do 12 mm, a 35 kV od 30 do 40 mm.

Ciśnienie kontaktowe

Gdy nie ma siły zewnętrznej, ruchomy styk wytwarza siłę zamykającą, aby zamknąć wnękę wewnętrzną ze stykiem statycznym pod działaniem ciśnienia atmosferycznego, która nazywana jest siłą samozamykającą, a jej wielkość zależy od średnicy portu mieszka . Podczas pracy komory gaszenia łuku siła jest zbyt mała, aby zapewnić dobry kontakt elektryczny między stykami statycznymi i statycznymi, dlatego należy zastosować ciśnienie zewnętrzne. Suma przyłożonego nacisku i siły samozamykającej nazywana jest dociskiem styku. Ten kontakt

Timetric 24kv Ciśnienie wyłącznika ma kilka skutków:

(1) Zapewnij dobry styk między stykami dynamicznymi i statycznymi, a ich rezystancja styku powinna być mniejsza niż określona wartość.

(2) Spełnij wymagania stabilności dynamicznej znamionowego stanu zwarcia. Docisk styku powinien być większy niż siła odpychania między stykami w znamionowym stanie zwarcia, aby zapewnić całkowite zamknięcie i brak uszkodzeń w tym stanie.

(3) Zablokuj odbicie zamykające. Kontakt może być buforowany, gdy kolizja jest zamknięta, energia kinetyczna zderzenia może zostać przekształcona w energię potencjalną sprężystości, a odbicie kontaktu może zostać zahamowane.

(4) Zapewnij siłę przyspieszenia dla hamulca. Gdy nacisk styku jest duży, ruchomy styk uzyskuje większą siłę otwierania, która jest łatwa do złamania i spowoduje punkt zgrzewania, zwiększy początkowe przyspieszenie bramy, skróci czas spalania i zwiększy zdolność łamania. Docisk styku jest bardzo ważnym parametrem, przy wstępnym projektowaniu produktu należy go wielokrotnie zweryfikować i przetestować, aby wybrać odpowiedni. Jeśli nacisk styku zostanie wybrany za mały, nie może spełnić wymagań powyższych aspektów; Ale nacisk styku jest zbyt duży, z jednej strony trzeba zwiększyć operację zamykania, oprócz komory gaszenia łuku, a wymagania dotyczące wytrzymałości mechanicznej maszyny również muszą się poprawić, co jest technicznie nieopłacalne.
