40,5KV 33KV 36KV obwód SF6

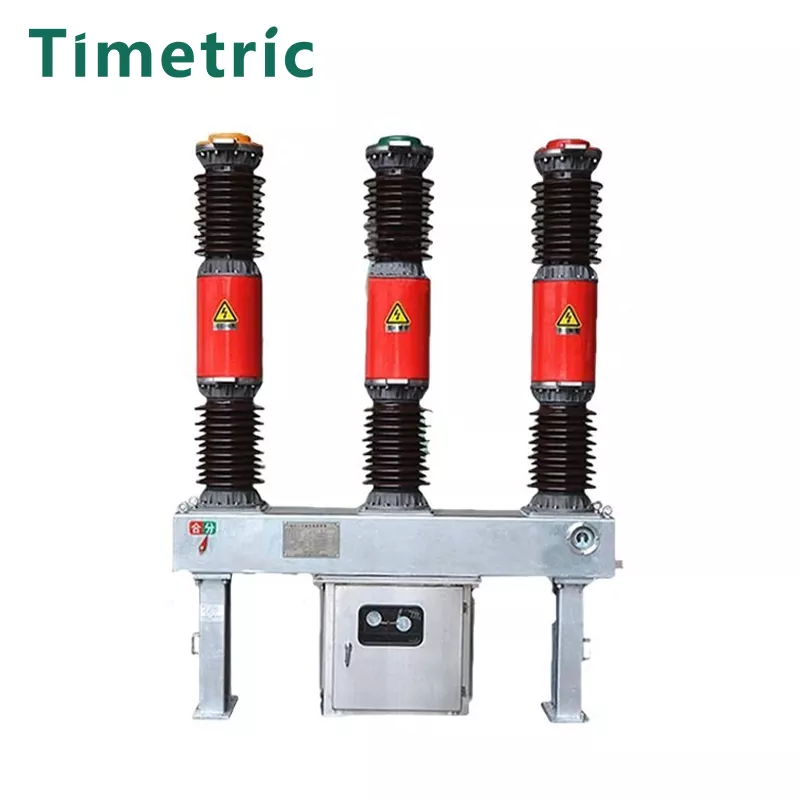

Pozycja: 40,5KV 33KV 36KV SF6 Breaker

Wyłącznik obwodu 40,5 kV, 33 kV i 36kV SF6 jest zaprojektowany dla trójfazowych systemów transmisji i dystrybucji mocy 35 kV. Służy jako urządzenie sterujące i ochronne i może być również używane jako wyłącznik wiązania lub do przełączania banków kondensatorów.

Charakterystyka gazu SF6:

Gęstość: gaz SF6 jest 5,135 razy cięższy niż powietrze.

Punktem wrzenia: -60 ° C przy ciśnieniu atmosferycznym.

Stabilność chemiczna: poniżej 150 ° C, SF6 pozostaje chemicznie obojętne i nie reaguje z metali, tworzyw sztucznych ani innych materiałów w wyłączniku.

Rozkład łuku: po rozkładaniu się w wysokiej temperaturze łuku, SF6 szybko ponownie zsyntetyzuje po wymieraniu łuku, bez zawartości węgla i ryzyka utleniania z powodu kontaktu powietrza.

Siła dielektryczna:

W 1 atm SF6 ma 2-3 razy więcej niż dielektryczna wytrzymałość powietrza.

W 3 atm jego siła dielektryczna może spełniać lub przekraczać siłę tradycyjnych olejków izolacyjnych.

Wydajność przerywania: SF6 ma wyjątkową zdolność przerywania, 100 razy większą niż powietrze w podstawowej otwartej komorze. Gdy prąd łukowy zbliża się do zera, rdzeń wysokiej temperatury w kolumnie łuku-otoczony warstwą niendukcyjną-ma siła dielektryczna szczeliny łukowej szybko odzyskuje się po przejściu prądu zero.

Opis modelu

Główne parametry techniczne

Struktura i wymiary montażu

Środowisko pracy ：

Pozycja: 40,5KV 33KV 36KV SF6 Breaker

Warunki instalacji i pracy

Metoda instalacji: montowany bok, zamontowany w średnim poziomie

Temperatura powietrza otoczenia:

Wysoki: + 40 ° 100

Niski: -30 ° 100

Wysokość: ≤2000 m (dla wysokości powyżej 2000 m, odpowiednio zwiększ poziom izolacji znamionowej)

Ciśnienie wiatru: ≤700 PA (równoważne prędkości wiatru 34 m/s)

Intensywność sejsmiczna: do 8 stopni

Poziom zanieczyszczenia: klasa I

Maksymalna dzienna zmiana temperatury: ≤25 ° C

Możliwe przyczyny niewydolności obwodu elektrycznego

Pozycja: 40,5KV 33KV 36KV SF6 Breaker

Niewystarczająca izolacja: pogorszenie lub zanieczyszczenie materiału izolacyjnego może prowadzić do awarii.

Wejście wilgoci: wejście wilgoci do komory gazowej SF6 może zmniejszyć wytrzymałość dielektryczną i doprowadzić do uskoków.

Wyciek gazu: wyciek gazu SF6 może zmniejszyć możliwości izolacji i przerywania.

Niepowodzenia mechaniczne: zużyte lub uszkodzone ruchome części, takie jak mechanizmy w wyłączniku, mogą zaburzyć działanie.

Erozja kontaktowa: Częste przełączanie może powodować erozję punktów styku, zmniejszając skuteczność wyłącznika.

Przeciążenie: Nadmierny przepływ prądu poza pojemność znamionową może prowadzić do przegrzania i uszkodzeń.

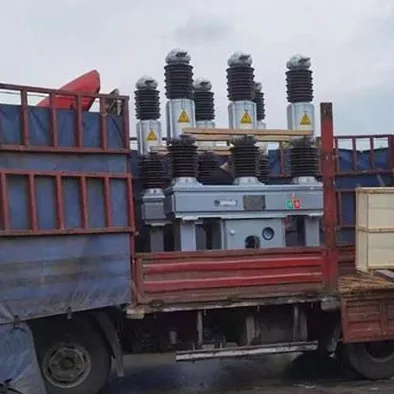

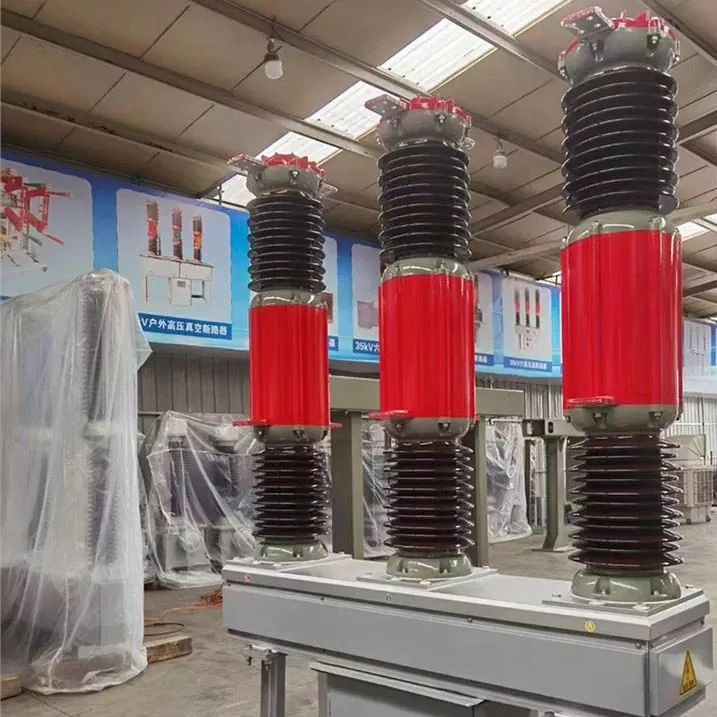

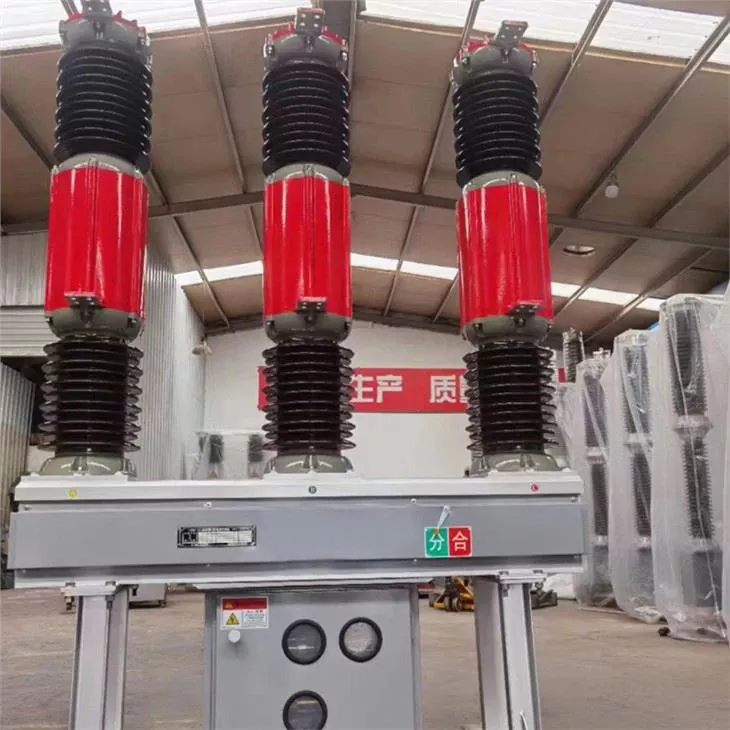

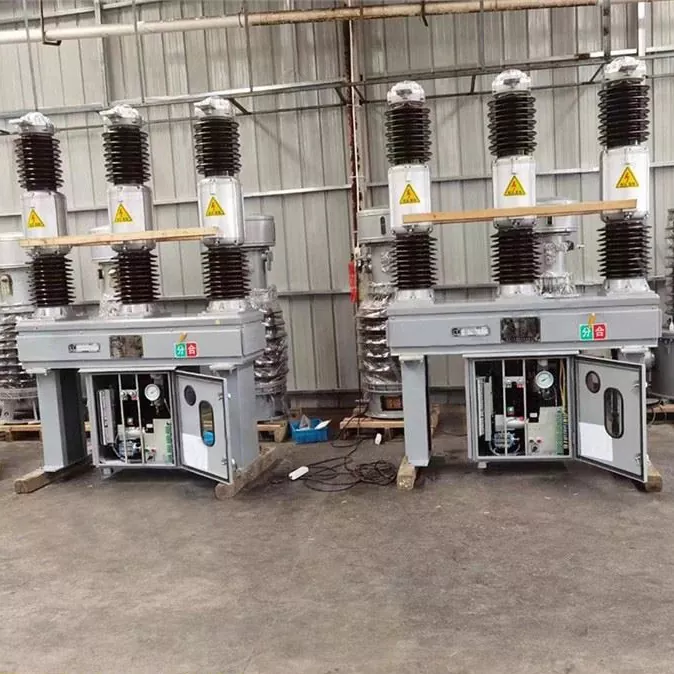

Produkt prawdziwy strzał

FAQ

P1: Jaka jest główna funkcja wyłącznika SF6?
A1: Służy do kontrolowania i ochrony systemów transmisji i dystrybucji mocy, a także może być używany jako wyłącznik wiązania lub do przełączania banków kondensatorów.

P2: Jaki gaz jest używany w wyłączniku i dlaczego?
A2: Gaz SF6 jest używany do jego doskonałych właściwości wniesienia łuku i izolacji. Ma wysoką wytrzymałość dielektryczną i nie reaguje z innymi materiałami powszechnie stosowanymi w wyłącznikach.

P3: Jak SF6 porównuje się do powietrza pod względem izolacji?
A3: SF6 ma wytrzymałość dielektryczną 2-3 razy wyższą niż powietrze w 1 atm i może przekraczać wytrzymałość oleju izolacyjnego przy wyższych ciśnieniach.

P4: Jakie są warunki środowiskowe dla właściwego działania?
A4: Temperatura otoczenia powinna wynosić między +40 ° C i -30 ° C, wysokość powinna wynosić ≤2000 m (większa wysokość wymaga zwiększonej izolacji), ciśnienie wiatru nie powinno przekraczać 700 pA, a poziom zanieczyszczenia powinien być klasa I.
