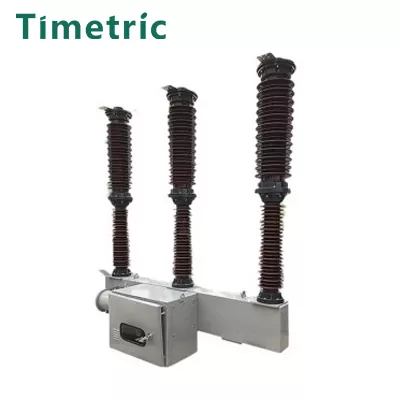

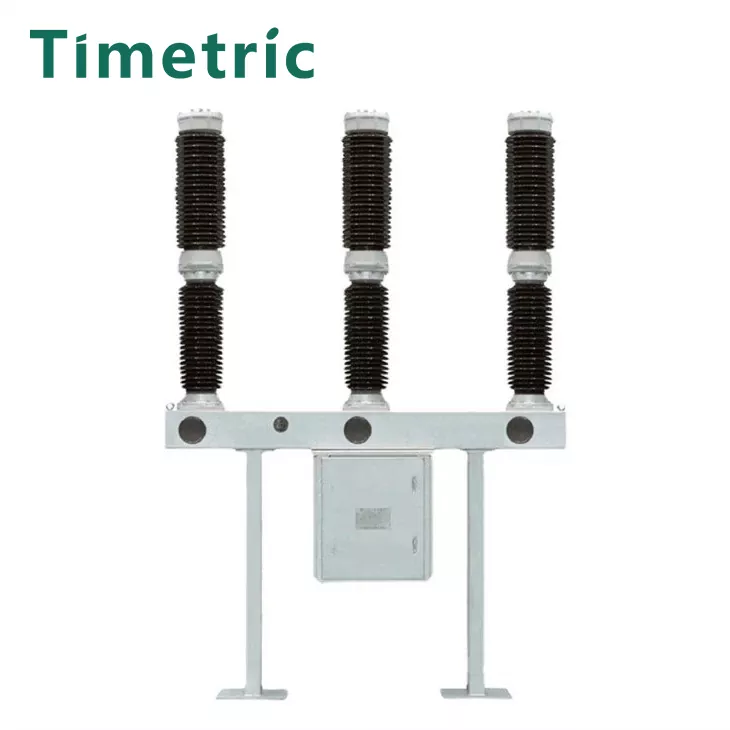

Pozycja: 66KV 69KV SF6 Breaker

Wydajne gaśnięcie łuku za pomocą gazu SF6:

Gaz SF6 służy jako medium przerywające, oferując doskonałe właściwości gaśnicze.

Gaz zapewnia również doskonałą izolację elektryczną i jest sprężany podczas pracy w celu skutecznego gaszenia łuków, co czyni go idealnym przełącznikiem dla grup kondensatorów i reaktorów.

Najwyższa wydajność złamania:

Zdolne do wiarygodnego rozbicia różnych nieprawidłowych zwarć, takich jak uskoki fazy wstecznej, jednoczesne uziemienie na obu biegunach, uskok w pobliżu strefy i awarie końcowe.

Niski szum:

Uszczelniona konstrukcja izoluje wyłącznik od warunków atmosferycznych, eliminując szum z rozładowania gazu podczas pracy.

Kompaktowa i prosta struktura:

Zawiera komorę łukową z jednym przełomem bez dodatkowych systemów zaworów, co powoduje kompaktową i prostą konstrukcję.

Minimalne wymagania dotyczące konserwacji:

Kontakty interrupterów, umieszczone w gazie SF6, doświadczają minimalnego zużycia podczas pracy, co prowadzi do zmniejszonego obciążenia konserwacyjnego i rozszerzonych cykli konserwacyjnych.

Bezpieczna i niezawodna operacja:

Gaz SF6 jest nietoksyczny i nie spalalny. Doskonałe uszczelnienie komory Interrupter zapewnia bezpieczne i niezawodne długoterminowe użytkowanie.

Opis modelu

Główne parametry techniczne

Struktura i wymiary montażu

Środowisko pracy ：

Pozycja: 66KV 69KV SF6 Breaker

Metoda instalacji:

 Montowany na boku lub w średnim poziomie.

Temperatura otoczenia:

Wysoki: + 40 ° 100

Niski: -30 ° 100

Wysokość:

≤2000 m (jeśli zainstalowano na wyższych wysokościach, poziom izolacji znamionowej należy odpowiednio dostosować).

Ciśnienie wiatru:

≤700PA (równoważne prędkości wiatru 34 m/s).

Odporność na sejsmiczną:

Zaprojektowany w celu wytrzymania intensywności trzęsienia ziemi do 8 stopni.

Poziom zanieczyszczenia:

Klasa I.

Maksymalna dzienna zmiana temperatury:

Nieprzekraczające 25 ° C.

Możliwe przyczyny niewydolności obwodu elektrycznego

Pozycja: 66KV 69KV SF6 Breaker

● Problemy z obwodami kontrolnymi

● Odłączony obwód sterujący lub brak mocy sterowania (np. Włókanie, wadliwe zasilanie lub uszkodzone komponenty sterujące).

● Niepoprawne lub słabe połączenia w obwodzie cewki pomocniczej lub wycieczkowej.

● Nieprawidłowości ciśnienia

● Niewystarczające ciśnienie gazowe SF6, co powoduje nieodpowiednią izolację lub wydajność wnoszącą ARC.

● Wysoka zawartość wilgoci w gazie SF6, co prowadzi do degradacji izolacji i potencjalnych zwarć.

Niepowodzenia mechaniczne

Zagłuszony mechanizm pracy z powodu braku smarowania, zużycia lub niedrożności mechanicznych.

Niewłaściwe wyrównanie lub nieprawidłowe działanie kontaktów interrupterów.

Warunki przeciążenia lub usterki

Trwałe przeciążenia lub zwarciowe warunki w sieci wyzwalają automatyczne wyzwanie.

Wykręcony wyłącznik z powodu błędnych warunków obciążenia lub usterki systemu.

Wpływy środowiskowe

Wysokie zanieczyszczenie lub środowiska korozyjne powodujące erozję kontaktową lub osłabienie izolacji.

Ekstremalne zmiany temperatury wpływające na właściwości mechaniczne i izolacyjne.

Nieprawidłowa operacja

Błędy obsługi ręcznej, takie jak niewłaściwe sekwencje przełączające lub niewystarczający reset po potknięciu.

Przypadkowe zamknięcie wyłącznika w warunkach uskoków.

Starzenie się lub zużycie

Stopniowa degradacja komponentów, takich jak sprężyny, łożyska lub punkty kontaktowe, w czasie.

Przestarzałe lub niezgodne komponenty prowadzące do nieefektywności operacyjnej.

Niepowodzenia komponentów elektrycznych

Nieprawidłowe przekaźniki, czujniki lub wskaźniki ciśnienia zakłócające kontrolę i monitorowanie wyłączników.

Spalone lub uszkodzone cewki operacyjne z powodu nadmiernego napięcia lub przedłużonej aktywacji.

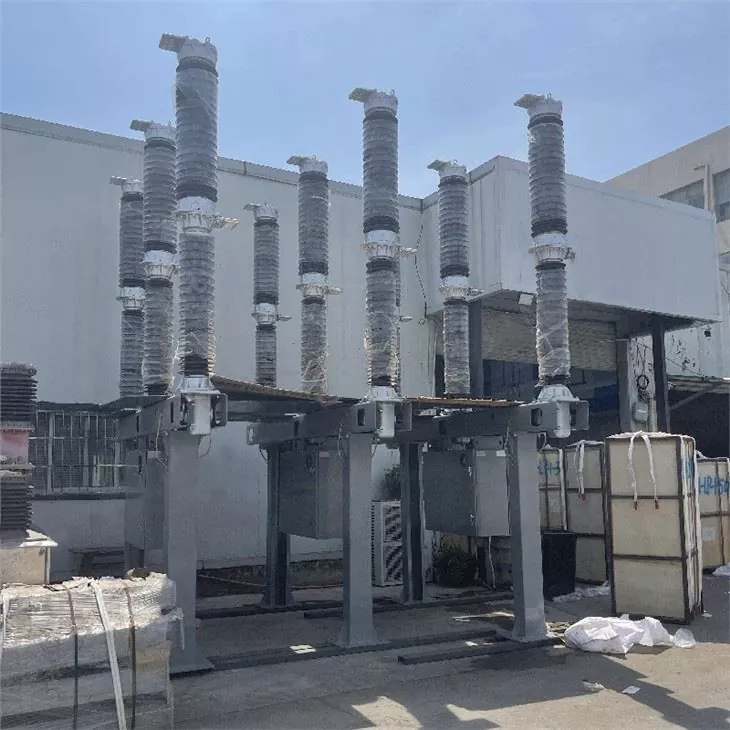

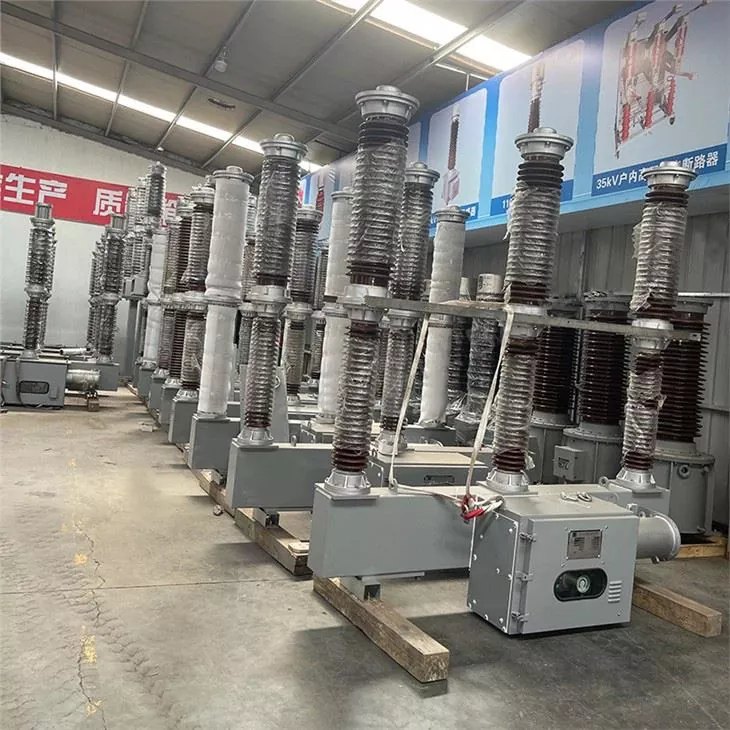

Produkt prawdziwy strzał

FAQ

Pozycja: 66KV 69KV SF6 Breaker

P1: Jakie jest znamionowe napięcie wyłącznika 66KV SF6?

A1: Znamione napięcie wyłącznika 66KV SF6 wynosi 66 kV, odpowiedni dla systemów zasilania wysokiego napięcia.

P2: Jaki gaz jest używany w wyłączniku i dlaczego?

A2: Gaz SF6 (heksakfluorek siarki) jest używany, ponieważ ma doskonałe właściwości inwazyjne i izolacyjne łuku. Zapewnia efektywną wydajność i niezawodność w aplikacjach wysokiego napięcia.

P3: Czy wyłącznik może działać w ekstremalnych warunkach środowiskowych?

A3: Tak, wyłącznik jest zaprojektowany do działania w trudnych środowiskach z temperaturami między -30 ° C a +40 ° C, wysokości do 2000 m i intensywność sejsmiczna do 8 stopni. W przypadku wysokości powyżej 2000 m wymagane są specjalne korekty poziomu izolacji.

P4: Jak często wyłącznik SF6 wymaga konserwacji?

A4: Ze względu na prostą strukturę i zapieczętowaną konstrukcję wyłącznik wymaga minimalnej konserwacji. Zaleca się regularne kontrole ciśnienia gazowego, elementów elektrycznych i części mechanicznych.
