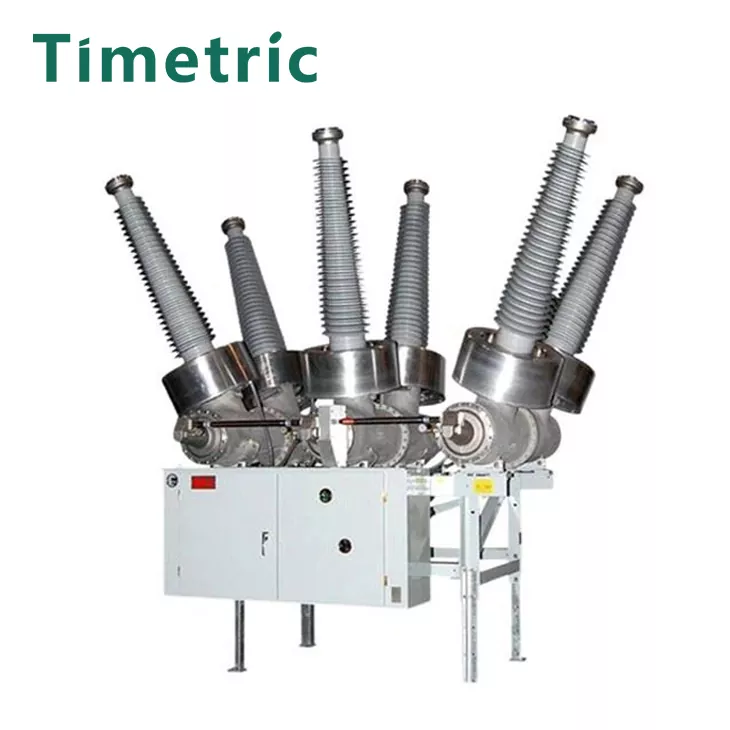

Wyłącznik automatyczny SF6 72,5 kv

Pozycja:Wyłącznik automatyczny SF6 72,5 kv
Doskonała skuteczność gaszenia łuku: Skutecznie gasi łuki elektryczne.
Prosta konstrukcja i kompaktowy rozmiar: Łatwy w instalacji i oszczędzający miejsce.
Niezawodne działanie podczas otwierania: Zapewnia stabilną i zrównoważoną pracę podczas przełączania.
Uszczelniona konstrukcja o niskim poziomie hałasu: Minimalizuje hałas podczas pracy dzięki uszczelnionej konstrukcji.
Niskie wymagania konserwacyjne: Zmniejszają obciążenie pracą związaną z inspekcjami i konserwacją.

Wyślij zapytanie

Opis produktu

Wyłącznik sześciofluorku siarki (SF6) służy do:

● Przełączanie prądu znamionowego: Zarządzanie normalnym prądem roboczym.

● Przełączanie prądu zwarciowego: Przerywanie prądów zwarciowych w celu ochrony.

● Przełączanie linii elektroenergetycznych: Sterowanie i zarządzanie systemami przesyłu i transformacji energii.

Kluczowe funkcje:

● Ochrona i kontrola: Zapewnia niezawodną ochronę, kontrolę i działanie systemów przesyłu i transformacji mocy.

● Działanie trójbiegunowe: Zaprojektowane do jednoczesnego otwierania i zamykania wszystkich trzech biegunów.

● Szybkie automatyczne ponowne zamykanie: Możliwość szybkiego automatycznego ponownego zamykania w celu szybkiego przywrócenia sprawności po wystąpieniu awarii.

Opis modelu

Główne parametry techniczne

Numer seryjny Parametr	Jednostka	Wartość
1	Napięcie znamionowe	kV	72.5
2	Prąd znamionowy	A	2500/3150
3	Znamionowy prąd zwarciowy wyłączalny	kA	31,5/40
4	Znamionowy prąd załączeniowy zwarcia (wartość szczytowa)	kA	80
5	Znamionowy krótkotrwały prąd wytrzymywany	kA	31,5/40
6	Znamionowy czas zwarcia	S	4
7	Znamionowy szczytowy prąd wytrzymywany (szczyt)	kA	80
8	Prąd wyłączający zwarcie w pobliżu strefy	kA	31,5×75%
9	Znamionowy prąd wyłączający poza krokiem	kA	31,5×25%
10	współczynnik pierwszego bieguna otwartego		1.5
11	Czas otwarcia	S	≤0,03
12	Czas złamania	S	≤0,06
13	Czas zamknięcia	S	≤0,15
14	podzielony czas	S	≥0,3
15	zjednoczony czas	S	0.06
16	Masa gazowego sześciofluorku siarki załadowanego do wyłącznika	kg	3.5
17	Masa brutto wyłącznika	kg	1000
18	Żywotność mechaniczna	Drugorzędne	3000

Środowisko pracy:

Pozycja:Wyłącznik automatyczny SF6 72,5 kv

Warunki instalacji:

● Metoda instalacji: montaż boczny lub środkowy.

● Temperatura powietrza otoczenia:

◎ Górna granica: +40°C

◎ Dolna granica: -30°C

● Wysokość: do 2000 metrów. Jeżeli instalacja odbywa się na większej wysokości, należy odpowiednio dostosować znamionowy poziom izolacji.

● Ciśnienie wiatru: Maksymalnie 700 Pa (co odpowiada prędkości wiatru 34 m/s).

● Odporność na trzęsienia ziemi: Wytrzymuje aktywność sejsmiczną o intensywności do 8 stopni.

● Poziom skażenia: Klasa I.

● Maksymalna dzienna różnica temperatur: Nie więcej niż 25°C.

Możliwe przyczyny awarii obwodu elektrycznego

Pozycja: wyłącznik automatyczny 72,5 SF6

● Zanieczyszczenie gazem SF6:
Zanieczyszczenia lub wilgoć dostające się do gazu SF6 mogą zmniejszyć jego właściwości izolacyjne i gaszenia łuku, potencjalnie powodując awarie.

● Awaria izolacji:
Zniszczenie materiałów izolacyjnych (takich jak uszczelki) może prowadzić do zwarć lub wyładowań częściowych, co może zakłócić działanie wyłącznika.

● Awaria mechaniczna:
Zużycie lub uszkodzenie elementów mechanicznych, takich jak mechanizmy operacyjne, styki lub sprężyny, może uniemożliwić prawidłowe działanie, prowadząc do awarii.

● Przeciążenie:
Jeśli wyłącznik zostanie narażony na działanie prądów przekraczających jego pojemność znamionową, może się przegrzać i ulec awarii, uszkadzając elementy wewnętrzne.

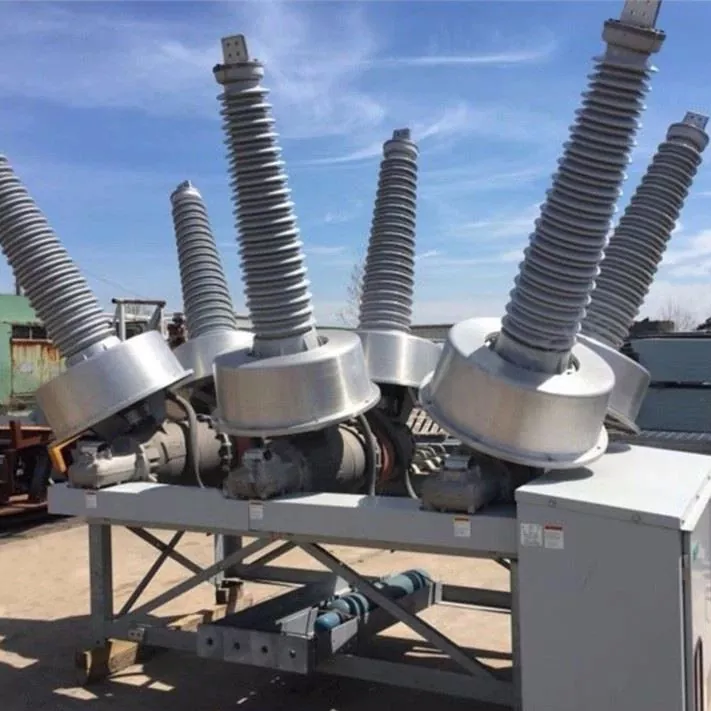

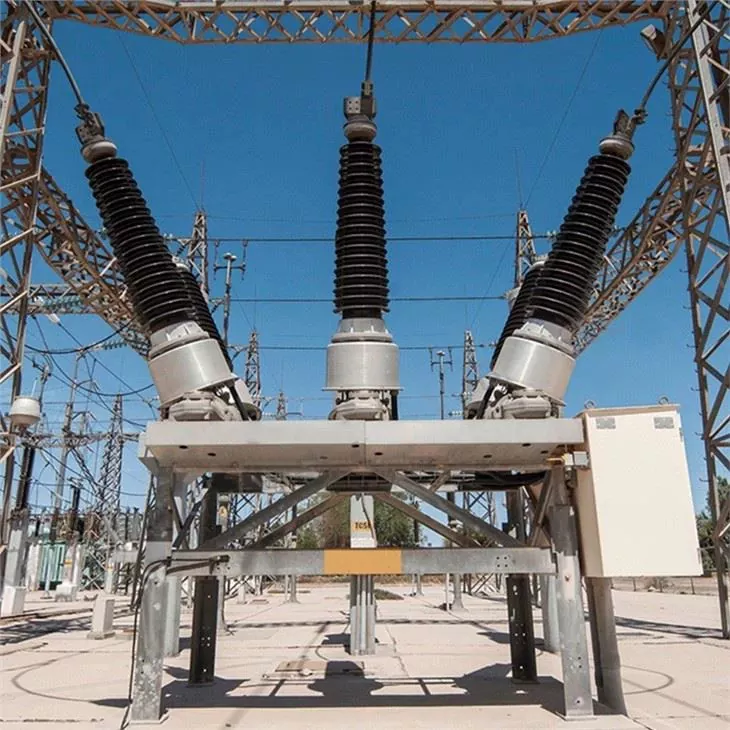

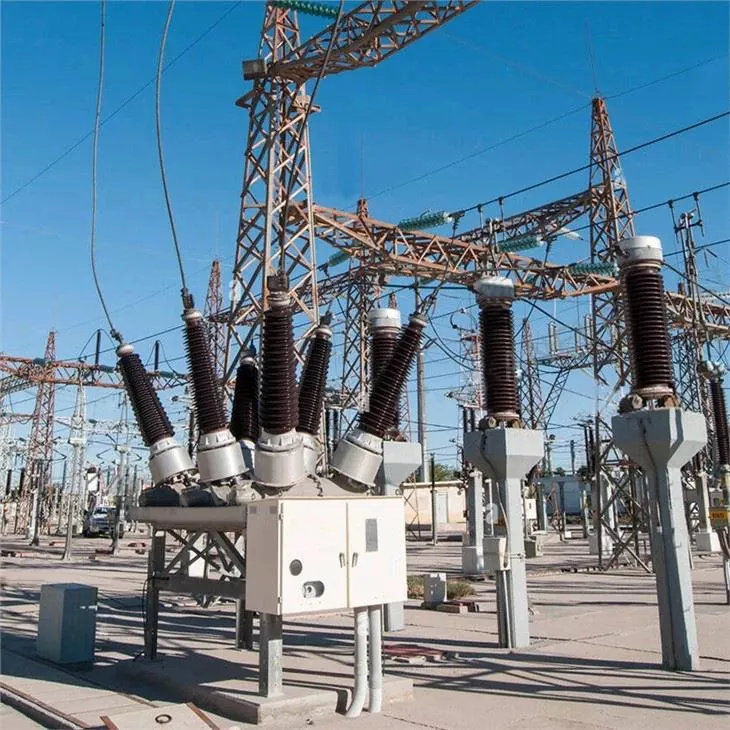

Produkt Prawdziwy strzał

Często zadawane pytania

A1: Co to jest wyłącznik SF6 72,5 kV?
Q1A: Wyłącznik SF6 72,5 kV to rozdzielnica elektryczna wysokiego napięcia, która wykorzystuje gaz sześciofluorek siarki (SF6) jako środek izolujący i gaszący łuk. Został zaprojektowany w celu ochrony systemów przesyłu energii poprzez przerwanie przepływu prądu podczas zwarć.

A2:Do jakich zastosowań stosuje się wyłącznik SF6 72,5 kV?
P2: Stosuje się go w systemach dystrybucji energii do przełączania normalnych prądów obciążenia, przerywania prądów zwarciowych oraz ochrony sprzętu i linii przesyłowych w systemach prądu przemiennego 50 Hz.

A3:Jakie są najważniejsze cechy wyłącznika SF6 72,5 kV?

P3: Wysokowydajne gaszenie łuku: Gaz SF6 zapewnia skuteczne gaszenie łuku.

Kompaktowy i niezawodny: Wydajna konstrukcja przy minimalnych wymaganiach konserwacyjnych.

Długa żywotność: Zaprojektowane z myślą o długiej żywotności przy zmniejszonym zużyciu.

A4:Jaki jest zakres temperatur pracy?
P4: Młot zazwyczaj działa w zakresie temperatur od -30°C do +40°C, przy czym w przypadku ekstremalnych temperatur wymagana jest regulacja wydajności.
