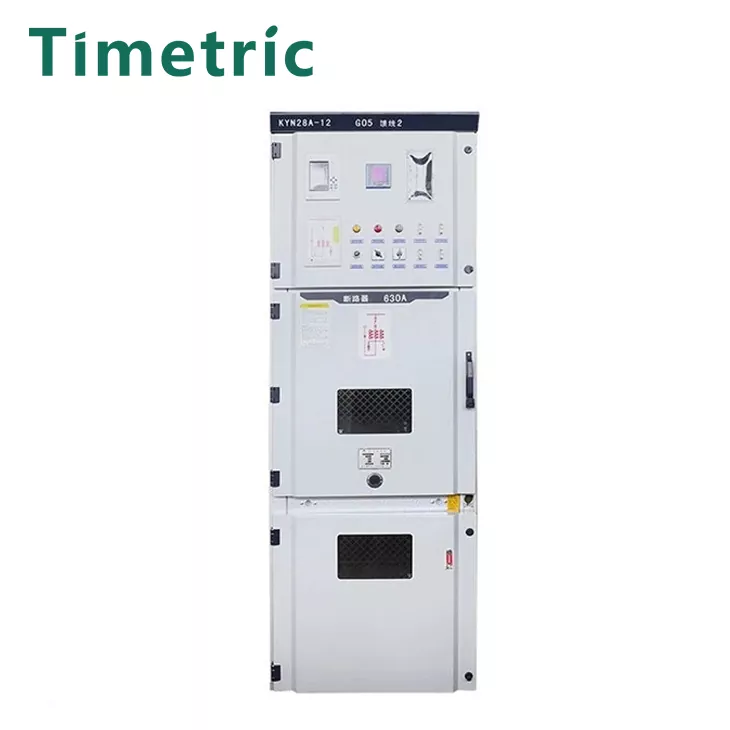

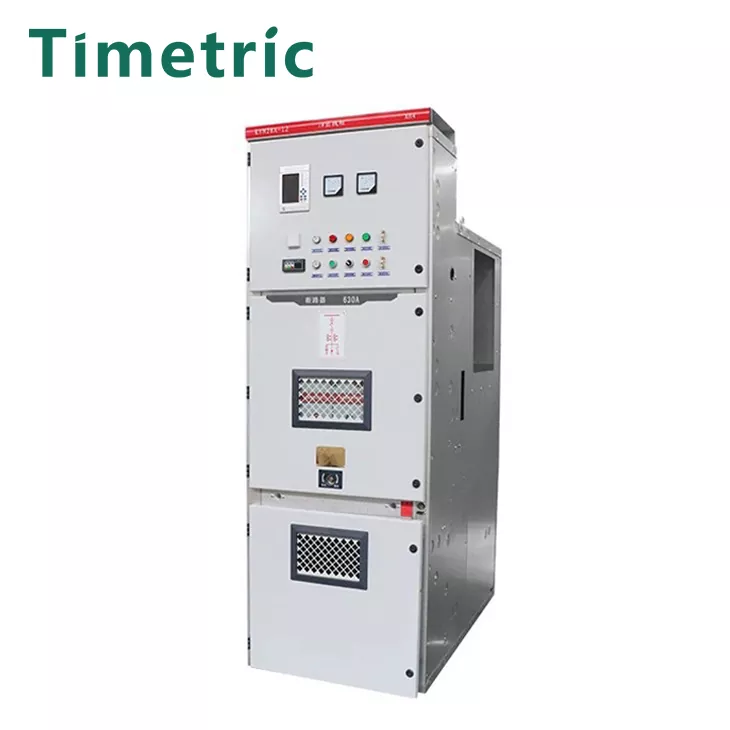

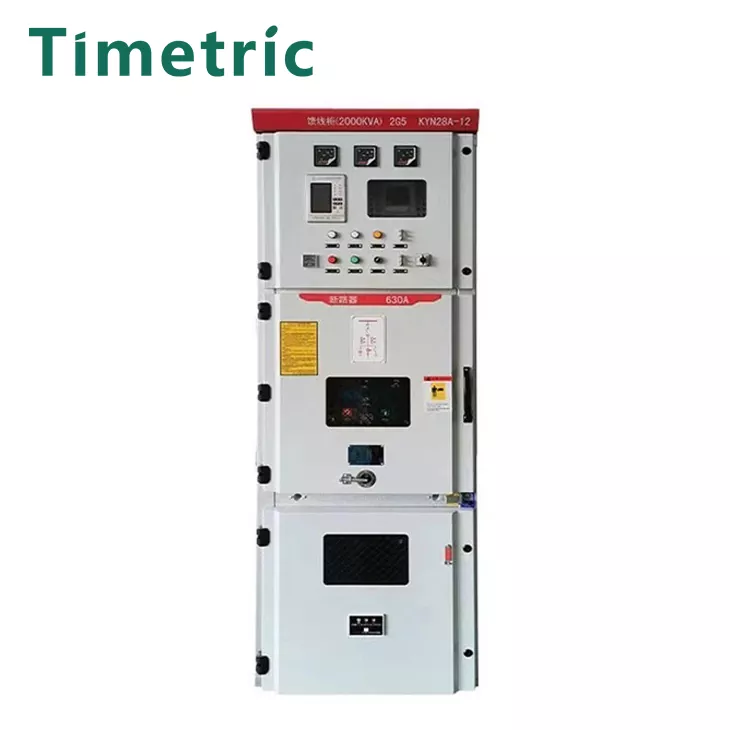

Rozdzielnica izolowana na powietrzu w pomieszczeniach 11KV

Rozdzielnica izolowana na powietrzu w pomieszczeniu 11KV powinna spełniać odpowiednie wymagania GB3906-1991 „3-35 kV Swutngazowe rozdzielnicze AC”. Składa się z dwóch głównych części: szafki i wyłącznika, i ma takie funkcje, jak napowietrzne linie przychodzące i wychodzące, linii przychodzące i wychodzące kablowe oraz połączenie z szynką. Gabinet składa się z skorupy, elementów elektrycznych (w tym części izolacyjnych), różnych mechanizmów, wtórnych zacisków i połączeń.
Struktura szafki przełącznika wysokiego napięcia jest ogólnie podobna, głównie podzielona na salę wyłącznika, pokój szynowy, dodatkowy pokój kontrolny (pomieszczenie na instrumentach) i sala podajnika. Pomiędzy pokoi znajdują się na ogół płytki stalowe.

Rozdzielnice wysokiego napięcia można podzielić na następujące trzy typy:

1.1. Zdejmowany typ lub typ koszyka (wskazany przez y):
Oznacza to, że główne elementy elektryczne w szafce (takie jak wyłączniki) są instalowane na wózku zdejmowanym. Ponieważ szafka wózka ma dobrą zamienność, może znacznie poprawić niezawodność zasilania. Powszechnie używane typy wózków obejmują: wózki izolacyjne, wózki pomiarowe, wózki wyłącznika, wózki PT, wózki kondensatorów i używane wózki zmienne, takie jak KYN28A-12.

1.2. Stały typ (wskazany przez g):
Oznacza to, że wszystkie elementy elektryczne w szafce (takie jak wyłączniki lub przełączniki obciążenia itp.) Są stałe instalowane. Stałe rozdzielnicy jest prostsze i bardziej ekonomiczne, takie jak XGN2-10, GG-1A itp.
2. Według miejsca instalacji można go podzielić na wewnętrzne i zewnętrzne;

2.1. Do użytku wewnętrznego (wskazane przez N):
Można go instalować i używać tylko w pomieszczeniach, takich jak: rozdzielnica izolowanego przez powietrze w opancerzonym powietrzu wewnętrznym 11 kV i inne szafki przełączników;

2.2. Do użytku na zewnątrz (wskazane przez W):
Można go instalować i używać na zewnątrz, takie jak: XLW i inne szafki przełączników.
3. Według konstrukcji szafy można go podzielić na cztery kategorie: szafka na przełącznik opancerzona, szafka na partycjonowane przełączniki, szafka przełączowa typu pudełka i szafka na otwartą szafkę. [1]
3.1. Zamknięta metal opancerzona szafka na przełącznik (wskazana przez literę K): Główne elementy (takie jak wyłączniki obwodu, transformatory, szyny szynowe itp.) Zamkniętych metalowych rozdzielnic są instalowane w uziemionych przedziałach oddzielonych metalowymi przegrodami. Takie jak Kyn28A-12 szafka na wysokim napięciu.
3.2. Zamknięta metalowa partycjonowana szafka przełączona (wskazana przez literę J): Podobnie do rozdzielnicy rozdzielniczej z opancerzonym metalowym, jego główne elementy elektryczne są również instalowane w osobnych przedziałach, ale ma jedną lub więcej nie metalowych partycji, które spełniają określone poziomy ochrony. Takie jak rozdzielnica wysokiego napięcia JYN2-12.
3.3. Rozdzielnica typu pudełka podłączona do metalu (wskazana przez literę X) Skutka rozdzielnica jest rozdzielnicą. Takie jak wysokie napięcie XGN2-12.
3.4. Otwórz rozdzielnica, bez wymagań dotyczących ochrony, powłoka jest częściowo otwarta rozdzielnica. Takie jak rozdzielnica wysokiego napięcia GG-1A (f).

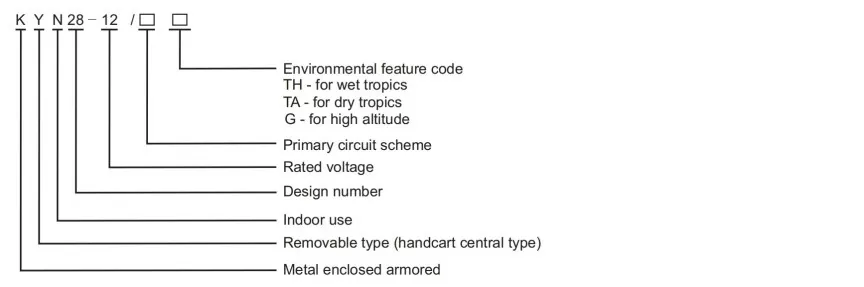

Opis modelu

Główne parametry techniczne

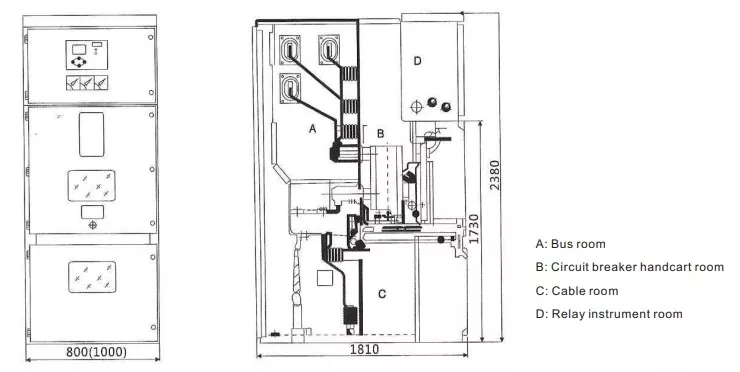

Struktura i wymiary montażu

Środowisko pracy ：

Warunki środowiskowe 11kv 11KV z izolacją powietrza do użytku:
Lokalizacja instalacji: wewnątrz
Wysokość: ≤1000 m, proszę poprosić o inne wymagania
Temperatura otoczenia: -15 ℃ ~+40C
Maksymalna dzienna różnica temperatur: ≤25K
Średnia miesięczna wilgotność względna: ≤90%
Średnia codzienna wilgotność względna: ≤95%
Odporność na intensywność sejsmiczną: 8 stopni

Zalety i funkcje rozdzielnicy

Rozdzielnicy izolowane powietrzem opancerzonym wewnętrzne wskaźniki elektryczne 11KV ：

1.21 Znamione napięcie rozdzielnicy wysokiego napięcia: 3,6 kV, 7,2 kV, 12kV

1.2.2 Częstotliwość znamionowa rozdzielnicy wysokiego napięcia: 50 Hz/60 Hz

1.2.3 Temperature rise: The temperature rise of the main circuit at rated current and rated frequency shall comply with the provisions of GB/T 11022-1999 "General Technical Conditions for High-voltage Switchgear and Control Equipment Standards", and the following supplements shall be made:

1) Wartość wzrostu temperatury komponentów w gabinecie nie może przekraczać przepisów odpowiednich standardów komponentów.

2) Wzrost temperatury dostępnej obudowy i pokrycia nie może przekraczać 30 000.

1.2.4 znamionowy prąd zerwania zwarcia i prąd zamykający:

1) Rated short-circuit breaking current: 20~50ka.

2) Znamiony prąd zamykania zwarcia (wartość szczytowa) jest 2,5 razy większy niż odpowiedni prąd zerwania zwarcia.

1.2.5 Rated thermal stability current (at 4s): 20~40ka

1.2.6 Znamiony prąd stabilności dynamicznej (wartość szczytowa) to 2,5 razy oceniany prąd stabilności dynamicznej.

1.2.7 Znany prąd zwarciowy CZASYKAJĄCY 50 ~ 100 razy.

1.2.8 Rated current breaking times 20000~30000 times.

1.2.9 Znamione napięcie mechanizmu otwierającego i zamykające oraz obwód pomocniczy: AC, DC 220V lub inne.

Rozdzielnica izolowana powietrzem opancerzonym w pomieszczeniach 11 kV Wszystkie urządzenia podstacja i izolacja gabinetu spełnia wymagania wszystkich warunków pracy.

1.1.12 Zewnętrzna odległość pełzania izolacji każdego komponentu i jej izolacja podtrzymująca w szafce przełącznika wysokiego napięcia spełniają wymagania państwa i byłego Ministerstwa energii elektrycznej. W razie potrzeby urządzenia antykondensacyjne mogą być wyposażone w razie potrzeby.

1.1.13 Struktura szafki przełącznika wysokiego napięcia zapewnia bezpieczeństwo personelu i ułatwia obsługę, konserwację, kontrolę, monitorowanie, remont i testowanie.

1.1.14 Połączenie każdego komponentu i jego przewodu w szafce przełącznika wysokiego napięcia nie przekroczy temperatury roboczej określonej w odpowiednich standardach w okresie wysokiej temperatury w lecie.

1.1.15 Wymagania dotyczące komponentów:

1) Składniki o tej samej ocen i strukturze w tym samym rodzaju produkcie mogą być wymienne.

2) Każdy komponent zainstalowany w szafce o wysokim napięciu spełnia swoje standardy techniczne.

1.2.16 Poziom ochrony i usterki wewnętrzne:

1) Gdy powietrze jest używane jako samotne medium izolacyjne, faza do fazy i prześwit każdego przewodu fazowego w gabinecie spełnia odpowiednie standardy krajowe.

2) Aby uniemożliwić ludziom zbliżanie się do żywych części wysokiego napięcia rozdzielnicy wysokiego napięcia i dotykanie ruchomych części, poziom ochrony wynosi: IP4X, który może zapobiegać obiektom takimi jak metalowe przewody o średnicy ≥1,0 ​​mm lub wąskie paski o grubości ≥1,0 ​​mm od wprowadzania.

3) W przypadku błędów wewnętrznych spełnione są następujące wymagania:

Zamknięte metalem rozdzielnice wysokiego napięcia może zapobiegać urazom ARC dla pracowników spowodowanych własnymi wadami, nieprawidłowościami lub niewłaściwą oprocentowaniem. Podejmowane są środki zapobiegające wewnętrznym uszkodzeniom ograniczonym przez człowieka, a urządzenia blokujące są instalowane w celu zapobiegania niewłaściwej formy. Kanały nadciśnienia są ustawione w celu uwzględnienia pomieszczenia nadciśnienia i uwalniania ciśnienia spowodowanego awarią wewnętrznych komponentów.

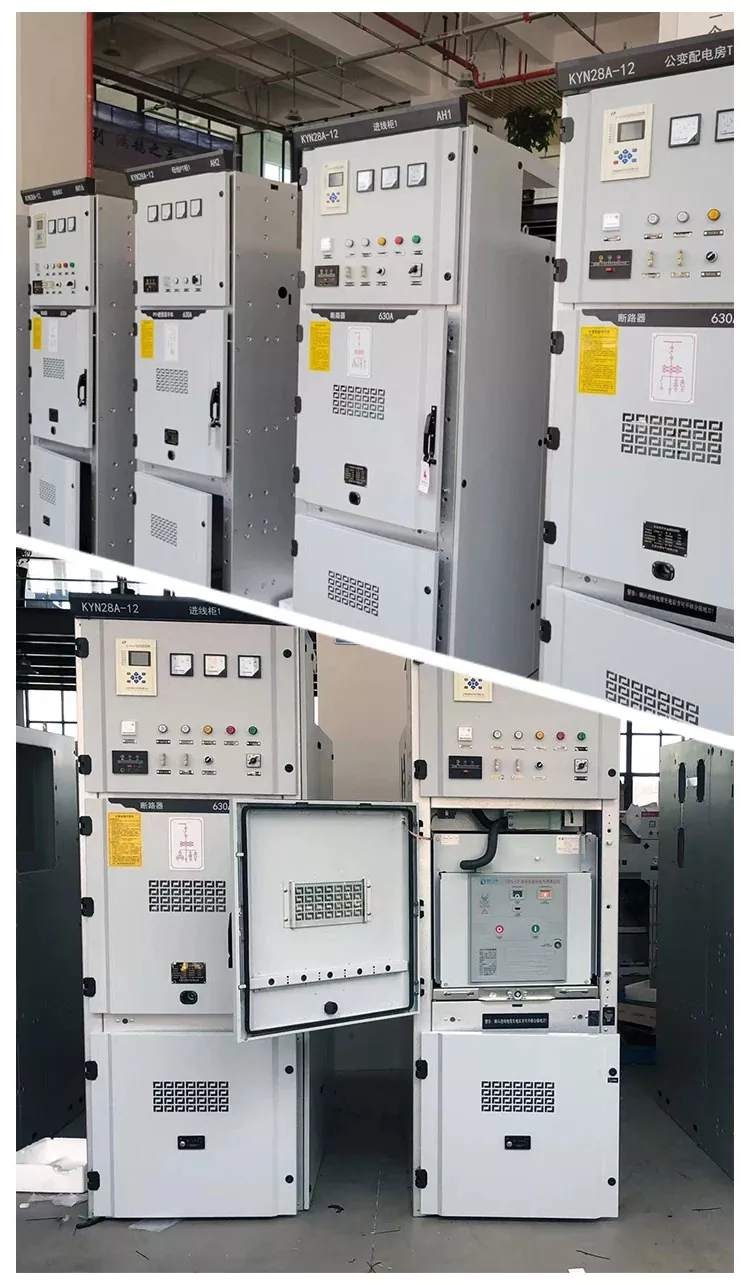

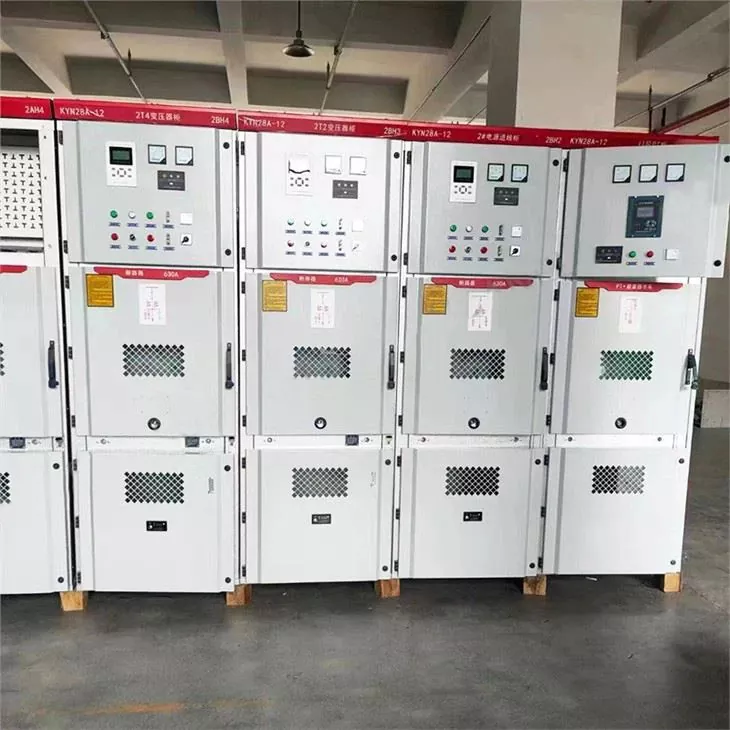

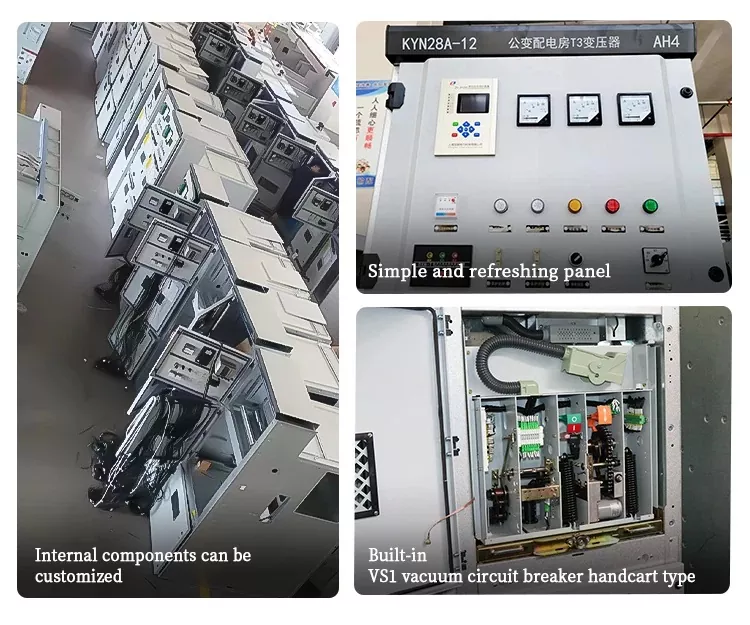

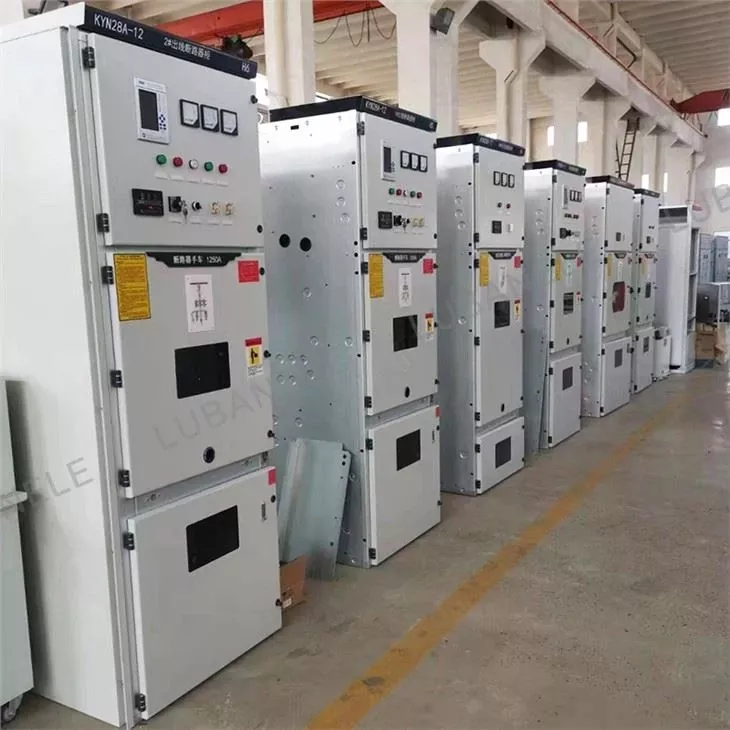

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostosować produkty zgodnie z moimi wymaganiami?

Tak, możemy dostosowywać produkty zgodnie z wymaganiami klientów. Ogólnie rzecz biorąc, klienci muszą tylko zapewnić: układ obwodu, napięcie, prąd itp.

Jaki jest Twój najszybszy czas dostawy?

Zwykle przyjmujemy zapytania klientów. Po podłączeniu parametrów technicznych Gabinetu przełącznika, wydawanie cen i komunikowanie się z klientami na temat czasu produkcji i dostawy w oparciu o faktyczną sytuację zajmuje 1-2 dni.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. Normalny cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
