Wyłączniki czasowe Budowa i zasada działania wyłącznika automatycznego

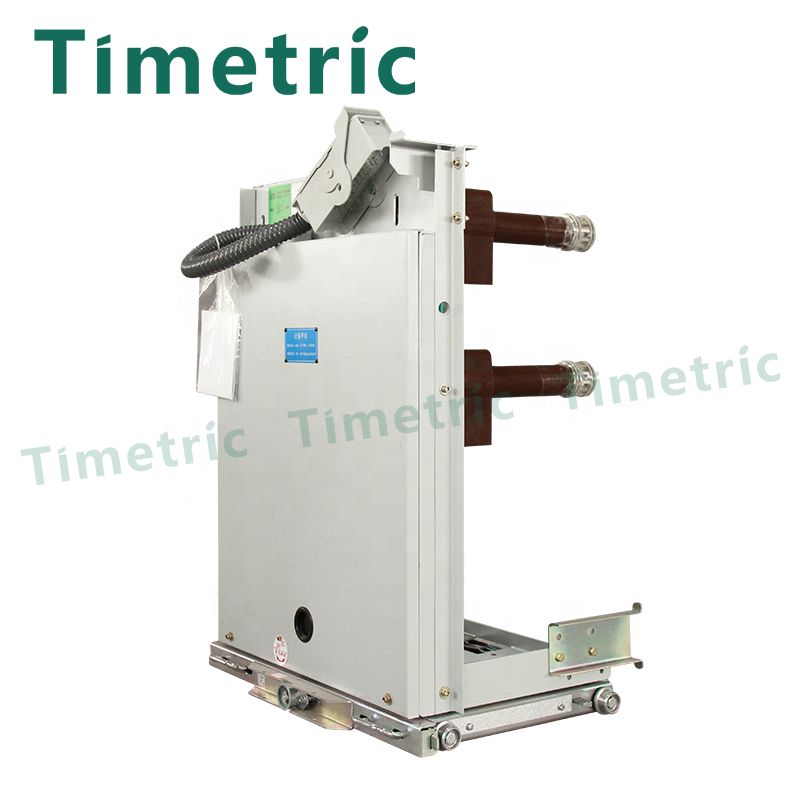

Jako profesjonalna produkcja chcielibyśmy zapewnić Państwu wysokiej jakości wyłączniki czasowe. Istnieje wielu producentów wyłączników próżniowych, a ich modele są skomplikowane. W zależności od warunków użytkowania występują dwa rodzaje: do użytku wewnętrznego (ZNx -- **) i zewnętrznego (ZWx -- **). Składa się głównie z części ramy, części komory gaszenia łuku (pęcherzyk próżni) i części mechanizmu operacyjnego.

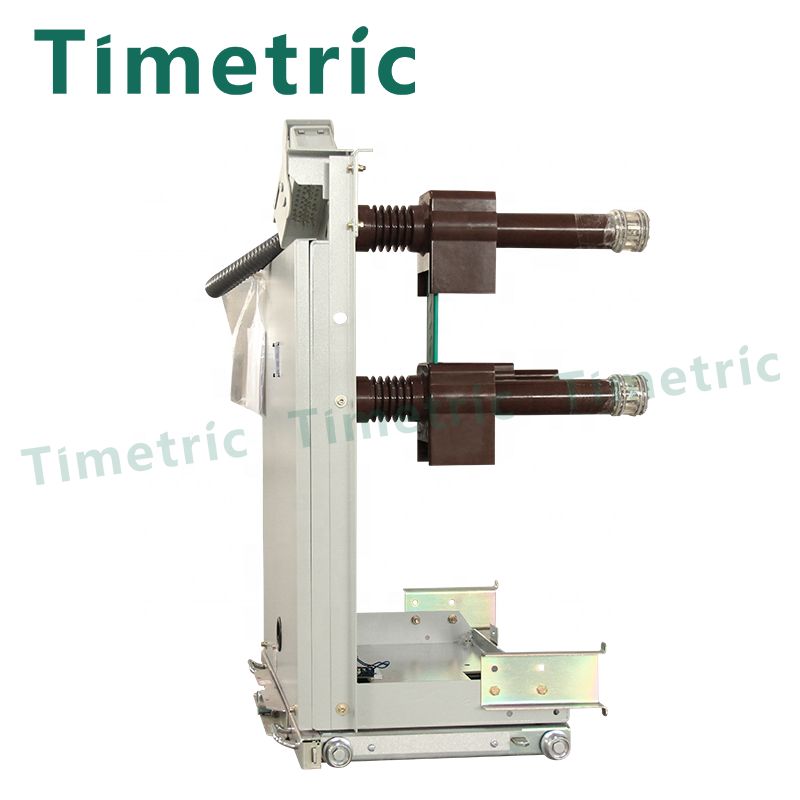

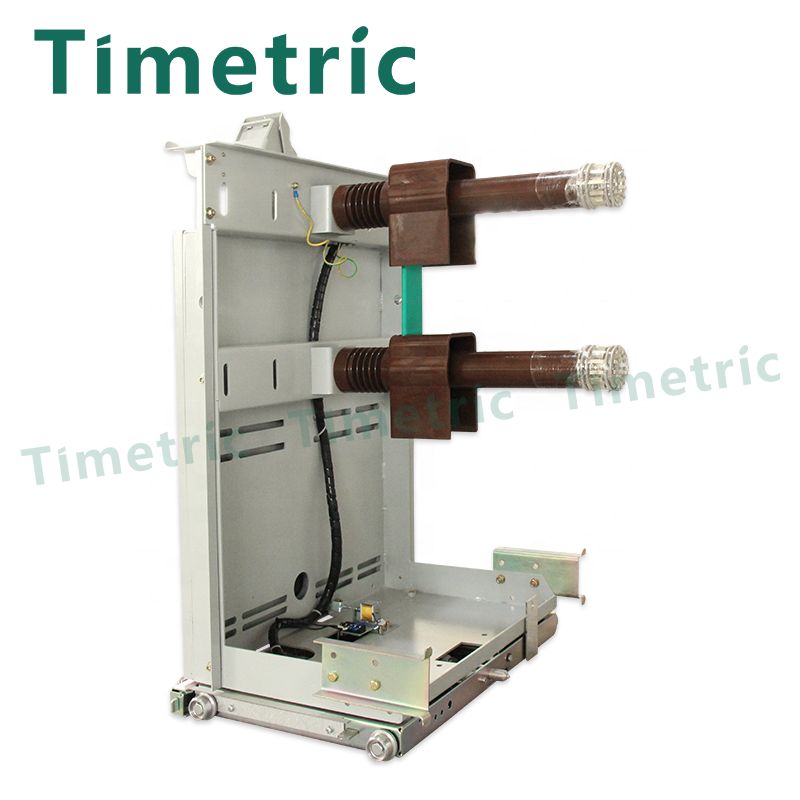

Korpus wyłącznika składa się z obwodu przewodzącego, układu izolacyjnego, uszczelnień i obudowy. Ogólna struktura to trójfazowy typ wspólnej skrzynki. Obwód przewodzący składa się z pręta przewodzącego linii wlotowej i wylotowej, wspornika izolacyjnego linii wlotowej i wylotowej, przewodzącego zacisku, miękkiego połączenia i próżniowej komory gaszenia łuku.

Mechanizm służy do magazynowania energii elektrycznej, elektrycznego przełączania i zamykania oraz ma funkcję ręczną. Cała konstrukcja składa się ze sprężyny zamykającej, układu magazynowania energii, wyzwalacza nadprądowego, cewki zamykającej, ręcznego układu zamykania, przełącznika pomocniczego, wskaźnika magazynowania energii i innych elementów.

Zasada działania

Wyłącznik próżniowy wykorzystuje plazmę do szybkiego rozproszenia i gaszenia łuku, gdy prąd przepływa przez punkt zerowy w wysokiej próżni, aby zakończyć cel odcięcia prądu.

Zasada działania

Proces magazynowania energii: Gdy silnik 14 do magazynowania energii jest włączony, silnik napędza mimośrodowe koło, aby się obracało, a rolka 10 w pobliżu mimośrodowego koła napędza ramię wahadłowe 9 i płytkę łączącą 7 oraz popycha zapadkową łapę 6 do magazynowania energii wychylać się tak, że zapadka 11 obraca się. Kiedy sworzeń na zapadce 11 opiera się o płytkę tulei 32 wału magazynowania energii, oba poruszają się razem. Wydłużyć sprężynę zamykającą 21 zawieszoną na tulei 32 wału magazynowania energii. Tuleja 32 wału magazynowania energii jest zamocowana za pomocą kołka pozycjonującego 13, aby utrzymać stan magazynowania energii. W międzyczasie ramię korby na tulei 32 wału magazynującego energię napędza przełącznik skoku 5, aby odciąć zasilanie silnika 14 magazynującego energię, a zapadka magazynująca energię jest podnoszona, aby niezawodnie odłączyć się od mechanizmu zapadkowego.

Proces zamykania: Gdy mechanizm odbiera sygnał zamknięcia (przełącznik jest odłączony i magazynuje energię), żelazny rdzeń elektromagnesu zamykającego 15 jest zasysany w dół, a część pozycjonująca 13 jest ciągnięta, aby obracać się w kierunku przeciwnym do ruchu wskazówek zegara, aby zwolnić konserwację magazynowania energii. Sprężyna zamykająca 21 napędza tuleję 32 wału magazynowania energii, aby obracała się w kierunku przeciwnym do ruchu wskazówek zegara, a jej krzywka dociska tuleję 30 wału transmisyjnego, aby napędzać płytkę łączącą 29 i wahacz 27 w celu przemieszczenia. Doprowadź wahacz 27 do zapięcia półosi 25, tak aby mechanizm był w stanie zamkniętym. W tym momencie urządzenie blokujące 28 blokuje część pozycjonującą tak, że tuleja pozycjonująca nie może obracać się w kierunku przeciwnym do ruchu wskazówek zegara, aby osiągnąć cel sworznia przegubu mechanizmu i zapewnić, że mechanizm nie może zostać zamknięty w położeniu zamknięcia.

Proces otwierania: po zamknięciu wyłącznika elektromagnes otwierający odbiera sygnał, żelazny rdzeń jest wyciągany, górny pręt w wyzwalaczu otwierającym 19 porusza się w górę, tak że wał wyzwalający 16 obraca się, napędzając górny pręt 18 porusza się w górę , popychając płytkę do gięcia 26 i napędzając półoś 25, aby obracała się w kierunku przeciwnym do ruchu wskazówek zegara.

Półoś 25 i wahacz 27 są odpięte, a wyłącznik automatyczny kończy operację otwierania pod działaniem sprężyny otwierającej.

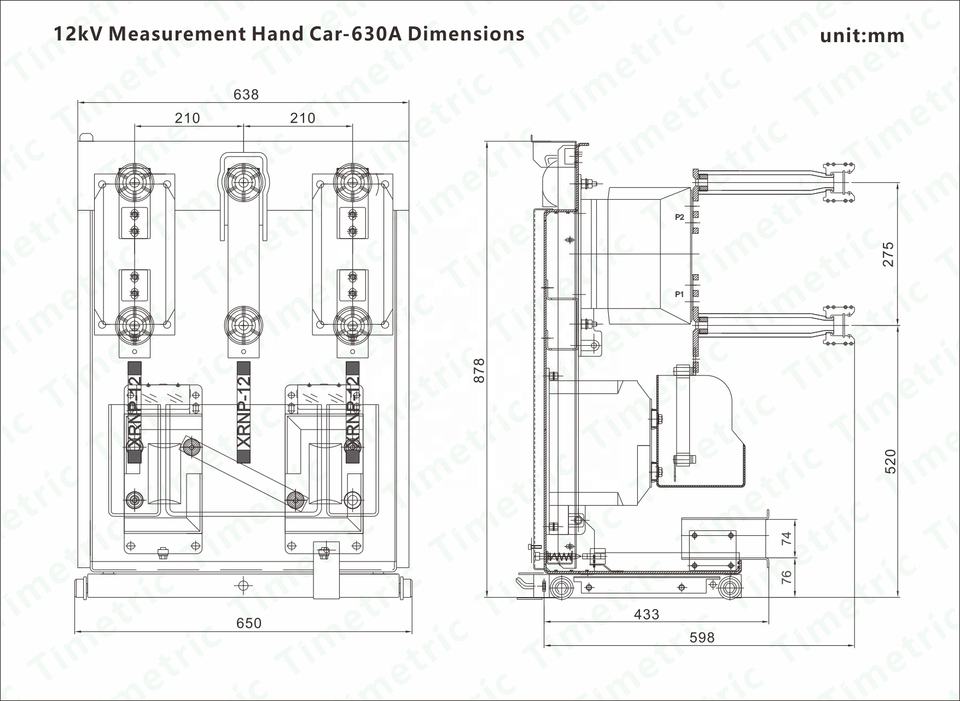

Parametr wyłączników czasowych (specyfikacja)

Przełączniki wyłączników czasowych Użyj środowiska

a) Temperatura otoczenia nie powinna przekraczać 40oC, dolnego limitu; -25oC,
b) Wysokość nie przekracza 2000m
c) wilgotność; Średnia dzienna wartość wilgotności względnej jest mniejsza niż 95%, a średnia miesięczna jest mniejsza niż 90%. Średnia dzienna prężność pary nie przekracza 2,2 KPA, średnia miesięczna nie przekracza 1,8 KPA
d) Otaczające powietrze nie powinno być w znacznym stopniu zanieczyszczone przez korozyjne lub łatwopalne gazy i parę wodną
e) Brak regularnych forsownych ćwiczeń
f) Gdy stycznik pracuje, kąt nachylenia między płaszczyzną instalacji a poziomem nie może być większy niż 5o
g) Poza wymaganiami powyższych warunków, użytkownik i producent muszą wyrazić na to zgodę.
