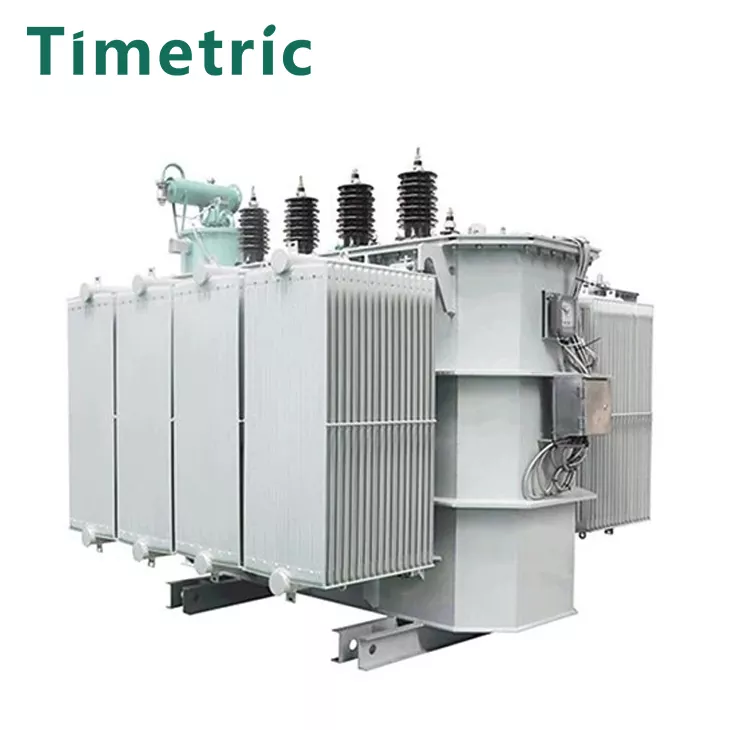

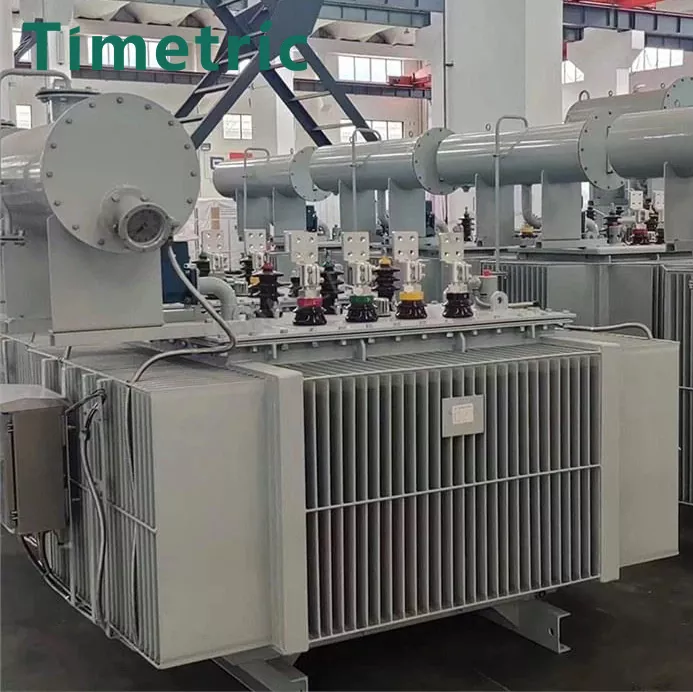

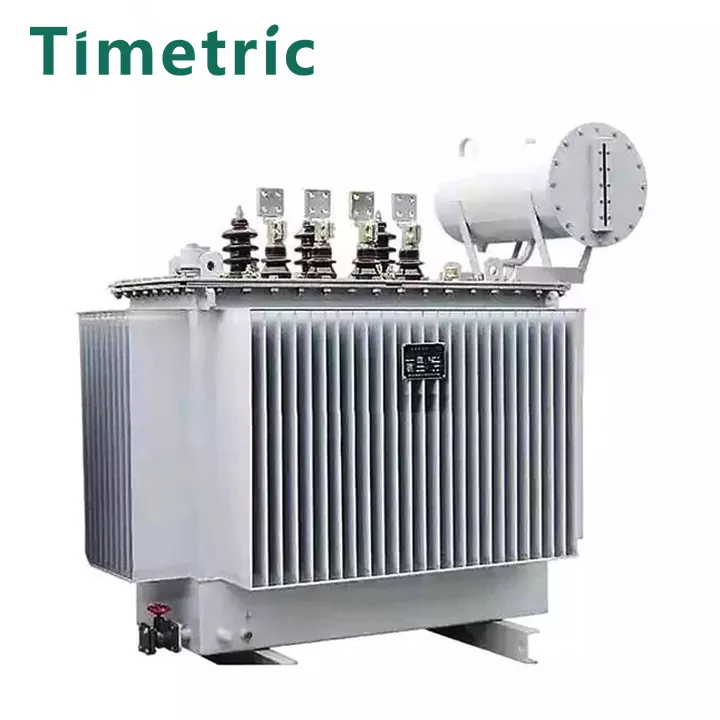

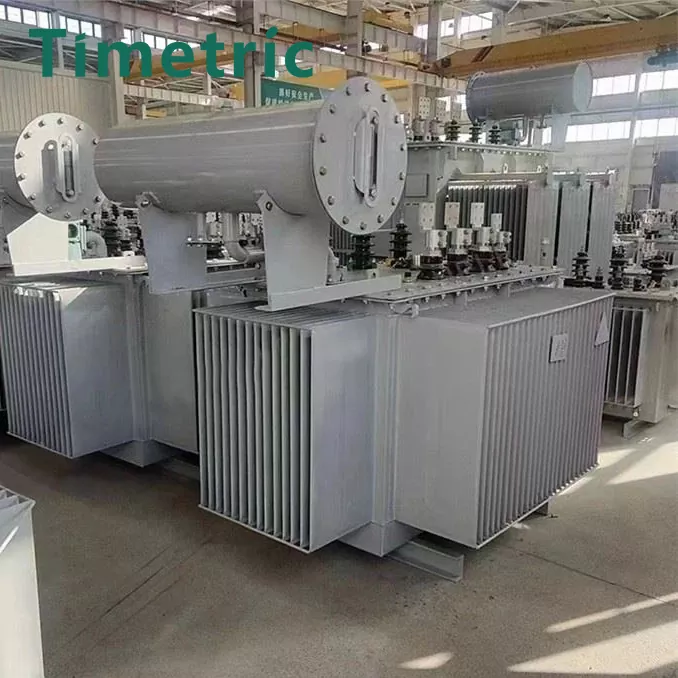

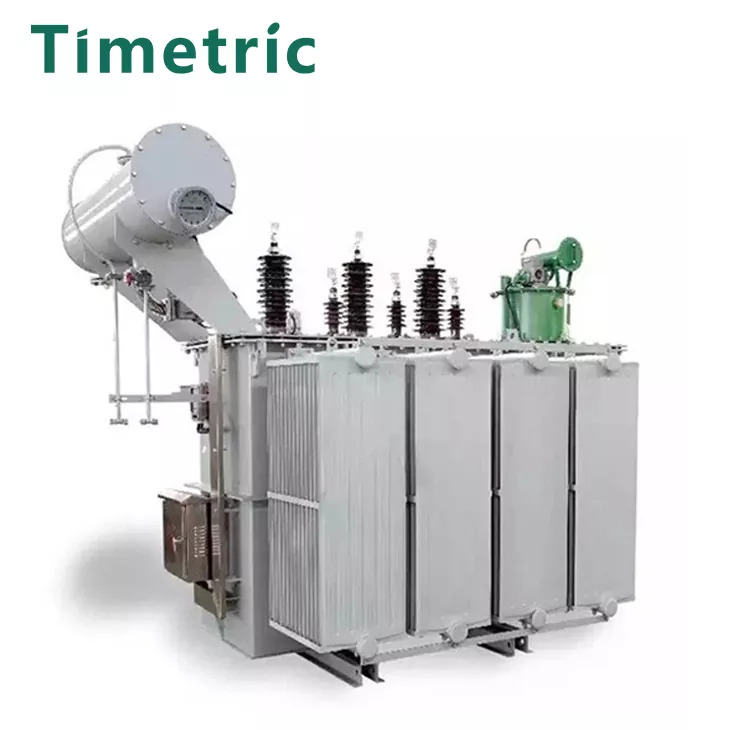

Transformator mocy wysokiego napięcia

Transformator mocy wysokiego napięcia wytwarzany przez elektrometekę czasową jest urządzeniem używanym do przekształcania określonej wartości napięcia prądu przemiennego (prądu) na inną lub kilka różnych wartości napięcia (prąd) o tej samej częstotliwości. Po przejściu AC przez uzwojenie pierwotne generuje się naprzemienny strumień magnetyczny. Przemienny strumień magnetyczny indukuje siłę elektromotoryczną AC w ​​wtórnym uzwojeniu przez magnetyczne przewodzenie żelaznego rdzenia. Poziom wtórnej indukowanej siły elektromotorycznej jest związany z liczbą zakrętów uzwojenia pierwotnych i wtórnych, to znaczy napięcie jest proporcjonalne do liczby zwojów. Główną funkcją jest przesyłanie energii elektrycznej, więc pojemność znamionowa jest jej głównym parametrem. Pojemność znamionowa jest konwencjonalną wartością reprezentującą moc. Jest to charakterystyka wielkości transmitowanej energii elektrycznej, wyrażonej w KVA lub MVA. Po zastosowaniu napięcia znamionowego do transformatora stosuje się ono do określenia znamionowego prądu, który nie przekracza granicy wzrostu temperatury w określonych warunkach. Bardziej energooszczędnym transformatorem mocy jest amorficzny transformator rozkładu rdzenia stopu, którego największą zaletą jest to, że wartość utraty bez obciążenia jest wyjątkowo niska. To, czy wartość utraty bez obciążenia może być zagwarantowana na końcu, jest podstawowym problemem, który należy wziąć pod uwagę w całym procesie projektowym. Podczas układania struktury produktu, oprócz rozważenia, że ​​siły zewnętrzne nie mają wpływu na sam rdzeń stopu amorficznego, charakterystyczne parametry stopu amorficznego muszą być również dokładne i rozsądnie wybrane podczas obliczeń.

Główne parametry techniczne

Środowisko pracy ：

Timetryczne elektryczne transformator wysokiego napięcia Zastosowanie środowiska:

‌1. Wymagania dotyczące temperatury‌: Temperatura robocza transformatora wysokiego napięcia ma bezpośredni wpływ na jego wydajność. Ogólnie rzecz biorąc, temperatura otoczenia transformatora powinna wynosić od -30 ° C do 40 ° C. Przekroczenie tego zakresu wpłynie na normalne działanie transformatora, szczególnie w środowiskach zimnych lub gorących, mogą mieć wpływ na materiały izolacyjne i system chłodzenia transformatora, co powoduje uszkodzenie sprzętu lub niestabilne działanie‌. Ponadto należy również odnotować granicę temperatury transformatora typu suchego. Maksymalna dopuszczalna temperatura transformatora za pomocą materiału izolacyjnego klasy F wynosi 155 ° C, a maksymalna dopuszczalna temperatura transformatora za pomocą materiału izolacyjnego klasy H wynosi 180 ° C‌.

2. Wymagania wilgotności ‌: Ważnym czynnikiem jest również wilgotność otoczenia transformatora. Środowisko wysokiej wilgotności może łatwo powodować wilgoć na powierzchni i wewnętrzne materiały izolacyjne sprzętu, zmniejszając w ten sposób wydajność izolacji i zwiększając wskaźnik awarii sprzętu. Dlatego wilgotność otoczenia transformatora powinna być ogólnie kontrolowana poniżej 85%.

3. Wymagania wysokości‌: Wysokość wpływa również na działanie transformatora. Ogólnie rzecz biorąc, gdy wysokość przekracza 1000 metrów, wydajność izolacji zmniejszy się ze względu na spadek ciśnienia powietrza, a projekt i wybór materiału transformatora należy odpowiednio dostosować, aby zapewnić jej normalne działanie‌. 4. Wymagania dotyczące jakości powietrza: Jakość powietrza w otoczeniu transformatora musi być również dobra, aby uniknąć erozji i zanieczyszczenia sprzętu przez szkodliwe gazy, kurz itp., Szczególnie na obszarach przemysłowych lub miejscach o poważnym zanieczyszczeniu, należy podjąć odpowiednie środki ochronne, aby zapewnić stabilne działanie transformatora.

5. Inne czynniki środowiskowe: Transformator powinien być zainstalowany w miejscu bez oczywistych wstrząsów lub wibracji uderzenia, a w medium nie powinno być gazu i pyłu, które są wystarczające do skorodowania metalu i uszkodzenia izolacji. Ponadto transformator musi być również wyposażony w ochronę błyskawicy, ochronę przeciwpożarową, kradzież i inne środki ochronne w celu ochrony sprzętu i zmniejszenia wpływu czynników zewnętrznych.

Funkcje i zalety transformatorów

Transformatory energetyczne są głównym sprzętem do przesyłania i dystrybucji energii w systemach zasilania. Transformatory mocy zmniejszają głównie wysokie napięcie siatki mocy do napięcia 6000 woltów (v) lub 380 woltów (v), które można bezpośrednio użyć do zasilania sprzętu elektrycznego.

Jeśli przeciążenie lub zwarcie wystąpi w transformatorze, materiał izolacyjny lub olej izolacyjny rozkładają się, rozszerzają, a nawet zgazują z powodu wysokiej temperatury lub iskier elektrycznych, powodując gwałtowny wzrost ciśnienia wewnętrznego transformatora.

Podczas pracy należy zwrócić uwagę na zapobieganie pożarom i eksplozji:

(1) Nie obsługuj przeciążenie: Długoterminowa operacja przeciążenia spowoduje, że cewka będzie się rozgrzać, izolacja stopniowo się starzeje i spowoduje zwarcie.

(2) Regularnie sprawdzaj jakość oleju izolacyjnego: Jakość oleju należy regularnie testować, a olejek niekwalifikowany należy wymienić w czasie lub należy podjąć inne środki.

(3) Zapobiegaj starzeniu się i uszkodzeniu izolacji transformatora. Długoterminowe ogrzewanie rdzenia powoduje starzenie się izolacji.

(4) Zapobiegaj uszkodzeniu izolacji z powodu nieostrożnej konserwacji. Jeśli zostaną znalezione zadrapania lub obrażenia, należy je obsługiwać na czas.

(5) Upewnij się, że przewody są w dobrym kontakcie. Słaby kontakt spowoduje lokalne przegrzanie.

(6) Zapobiegaj uderzeniom pioruna, ponieważ transformator może się wypalić z powodu rozpadu izolacji.

(7) Ochrona zwarcia: Jeśli zwarcie występuje w cewce lub obciążeniu transformatora, transformator może się wypalić, jeśli system ochrony ulegnie awarii lub ustawienie ochrony jest zbyt duże. Dlatego należy zainstalować niezawodną ochronę zwarcia.

(8) Dobra ochrona uziemienia.

(9) Wentylacja i chłodzenie: Jeśli drut cewki transformatora jest izolacją klasy A, jej izolacja to głównie papierowa i bawełniana przędza. Żywotność izolacyjna zostanie zmniejszona o około połowę dla każdego wzrostu temperatury o 8 ° C. Transformator działa w normalnej temperaturze poniżej 90 ° C i ma okres około 20 lat. Jeśli temperatura wzrośnie do 105 ° C, życie wynosi 7 lat. Gdy transformator działa, należy zachować dobrą wentylację i chłodzenie.

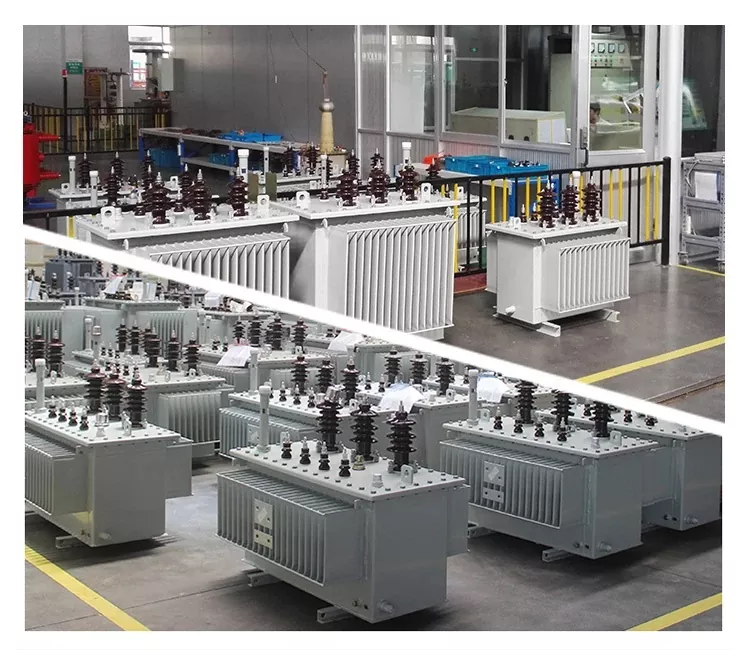

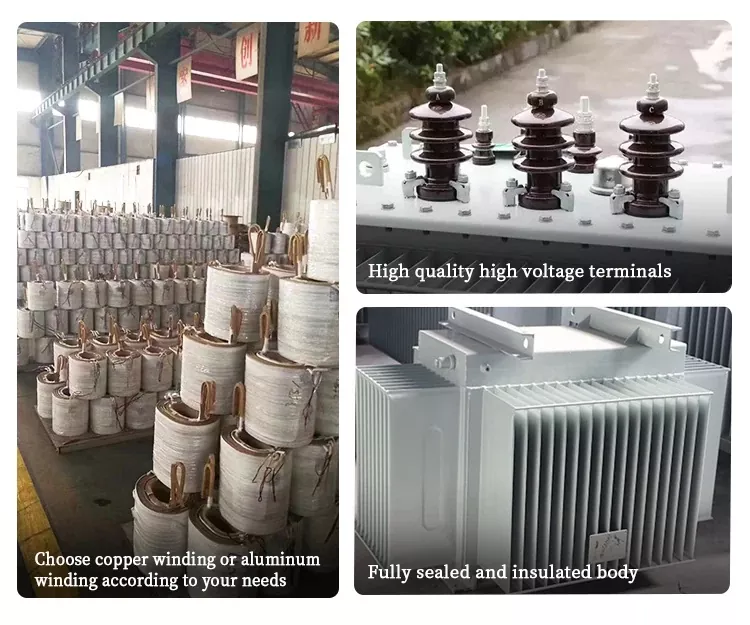

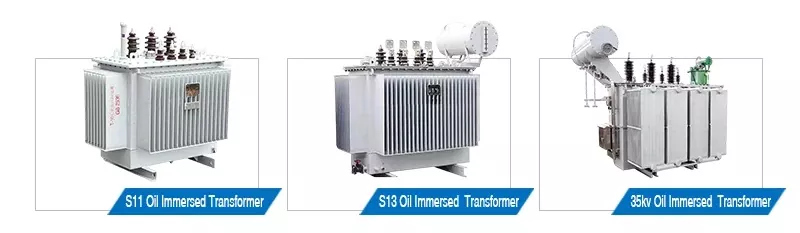

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostarczyć Transformator mocy napięcia Customishight?

Oczywiście, proszę o jak najwięcej wymagań transformatora na oleju, takie jak: napięcie, pojemność, wskaźnik napięcia, częstotliwość, zakres aplikacji produktu, metoda chłodzenia itp.

Jaki jest Twój najszybszy czas dostawy?

W normalnych okolicznościach akceptujemy zapytania klientów, komunikujemy i potwierdzamy konkretne parametry transformatora immerowanego oleju, a faktyczny czas produkcji jest określany zgodnie z ilością zakupu.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. Normalny cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
