Dziękujemy za wybranie naszego najnowszego produktu, trójpozycyjnego wyłącznika próżniowego Timetric. Nasze produkty charakteryzują się nie tylko przystępną ceną, ale także doskonałą jakością. Podczas procesu produkcyjnego ściśle kontrolujemy każde ogniwo, aby zapewnić wysoką jakość produktów. Ponadto zapewniamy również najwyższej klasy wsparcie techniczne. Mocno wierzymy, że w przyszłym rozwoju nasz zespół będzie nadal ciężko pracować i współpracować ze wszystkimi środowiskami, aby osiągnąć cel, jakim są obopólne korzyści i wygrana dla obu stron.

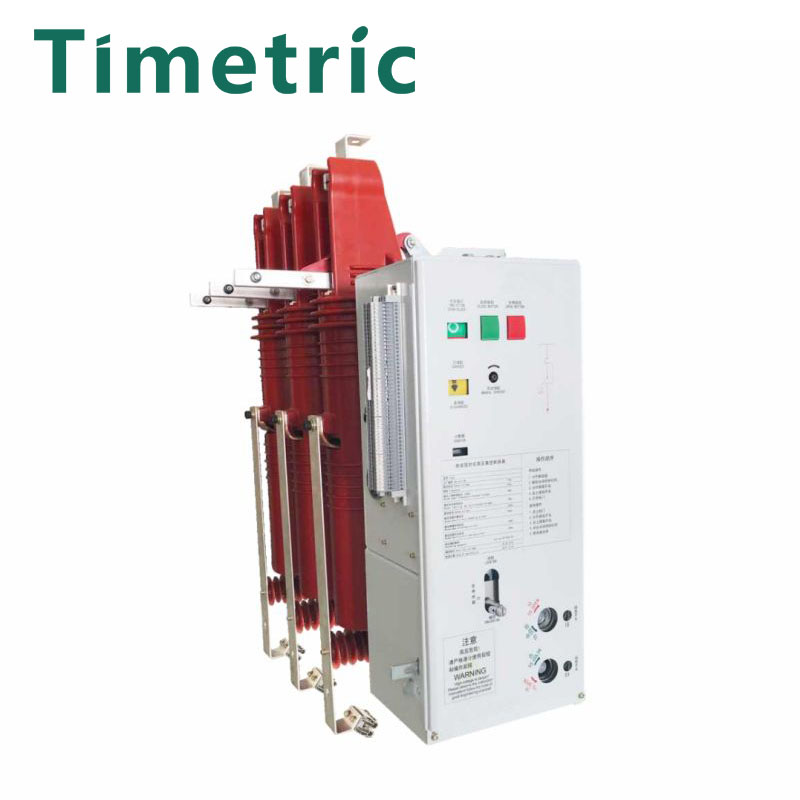

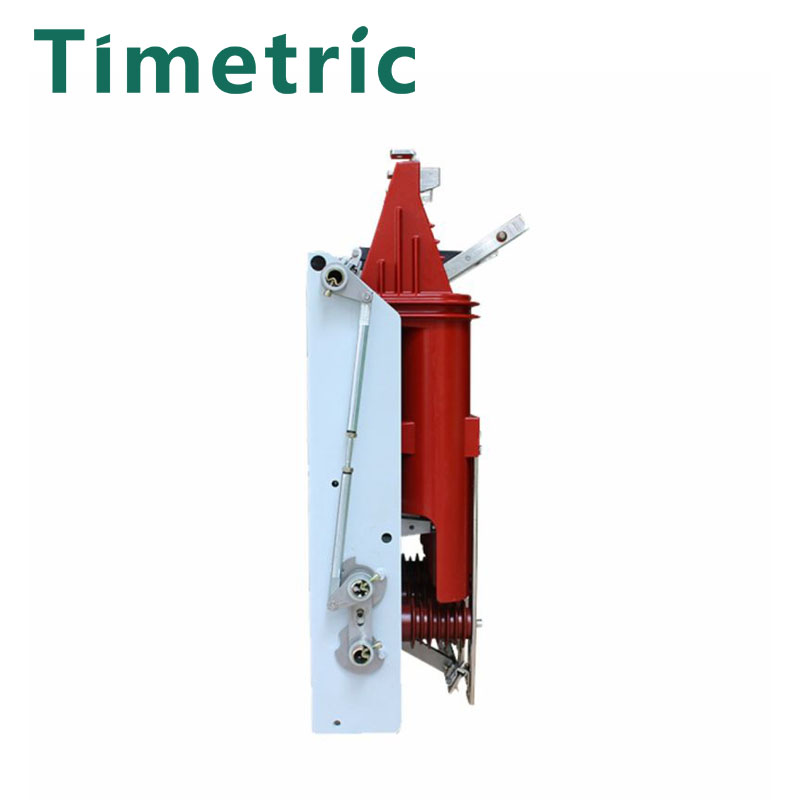

Trójstanowiskowy wyłącznik próżniowy wysokiego napięcia serii VKF(C)-12GD charakteryzuje się doskonałymi właściwościami elektrycznymi i mechanicznymi, niezawodnym i stabilnym mechanizmem oraz długą żywotnością. W obwodzie głównym zastosowano solidny słup uszczelniający, który poprawia zdolność adaptacji do środowiska i niezawodność izolacji wyłącznika. Niezawodne działanie mechaniczne i elektroniczne oraz wydłużona żywotność mechaniczna i elektroniczna umożliwiają stosowanie wyłączników bezobsługowych. Może być stosowany w systemie elektroenergetycznym 3,6–12 kV, jako sprzęt sieci elektroenergetycznej, w przedsiębiorstwach przemysłowych i górniczych jednostka sterująca skrzynką zabezpieczającą do projektowania zasilania, odpowiednia dla różnych rodzajów obciążenia i częstej pracy, wielokrotna w celu przerwania zwarcia aktualne okazje. Produkt posiada doskonałe mechaniczne i elektryczne urządzenie blokujące, o wysokiej stabilności operacyjnej i niezawodności, aby zapewnić bezpieczeństwo operatorów i sprzętu, aby zapewnić bezpieczeństwo energii elektrycznej.
◇ Wykorzystanie technologii solidnych słupów uszczelniających.
◇ Produkt ma konstrukcję modułową: konstrukcję ramy, zintegrowany wyłącznik izolacyjny, solidnie uszczelniony wyłącznik próżniowy, wyłącznik uziemiający, czujnik, mechanizm blokujący, mechanizm operacyjny jako jeden z wysokowydajnych zminiaturyzowanych produktów elektrycznych wysokiego napięcia.
◇ Wymiary szafy adaptacyjnej wynoszą (500 x 1000 x 1800) mm
◇ Obrotowy wyłącznik bezpieczeństwa z widocznym pęknięciem po otwarciu. Pomiędzy wyłącznikiem izolującym, wyłącznikiem automatycznym i wyłącznikiem uziemiającym występuje wymuszona blokada mechaniczna, zapobiegająca nieprawidłowemu działaniu.
◇ Wyłącznik przyjmuje modułowy mechanizm operacyjny, można go niezależnie wymienić lub naprawić, dobra wymienność. Można go obsługiwać ręcznie lub można wybrać tryb magazynowania energii AC i DC, aby uzyskać zdalne sterowanie.
◇ Drzwi szafy i wyłącznik uziemiający zostały zaprojektowane z niezawodną konstrukcją blokady, aby zapewnić bezpieczeństwo operatora.
◇ Temperatura otoczenia: -25 ℃ +40 ℃;
◇ Wilgotność względna: średnia dzienna <95%, średnia miesięczna <90%;
◇ Wysokość: nie wyższa niż 1000 m;
◇ Intensywność sejsmiczna: nie więcej niż 8 stopni:
◇ Miejsce zastosowania: brak ryzyka wybuchu, wibracji chemicznych i gwałtownych oraz zanieczyszczeń.
◇ Warunki użytkowania na wysokości powyżej 1000 metrów
◇ Na wysokości ponad 1000 metrów. Względny spadek gęstości powietrza będzie miał wpływ na współczynnik ochrony urządzenia.
◇ Użytkownik musi dokonać obliczeń przy wyborze przełącznika.
◇ Zalecana metoda obliczeń:
Znajdź wysokość H określonej lokalizacji, oblicz (wzór 1) odpowiedni współczynnik wysokości Ka zgodnie z postanowieniami GB311.1, pomnóż napięcie wytrzymywane udaru piorunowego i napięcie wytrzymywane częstotliwości sieciowej rozłącznika przez Ka, a otrzymana wartość wynosi parametr wytrzymałości napięciowej, który musi zostać osiągnięty w przypadku użytkowania wyłącznika na dużej wysokości H, a jednocześnie w środowisku poniżej 1000 metrów.
Treść | Jednostka | Wartość | ||
Napięcie znamionowe | kV | 12 | ||
Znamionowe krótkotrwałe napięcie wytrzymywane przy częstotliwości sieciowej: faza/pęknięcie | 42 | |||
Znamionowe napięcie wytrzymywane udaru piorunowego (szczyt): faza/pęknięcie | 75/85 | |||
Napięcie wytrzymywane częstotliwości zasilania obwodu wtórnego (1 min) | V | 2000 | ||
Częstotliwość znamionowa | Hz | 50 | ||
Prąd znamionowy | A | 630 1250 | ||
Znamionowy prąd zwarciowy wyłączalny | kA | 20 | 25 | 31.5 |
Znamionowy prąd szczytowy wytrzymywany | kA | 50 | 63 | 80 |
Znamionowy prąd zamykania zwarcia | kA | 50 | 63 | 80 |
Prąd krótkotrwały wytrzymywany o wartości 4s | kA | 20 | 25 | 31.5 |
Znamionowy krótkotrwały prąd wytrzymywany | S | 4 | ||
Znamionowy prąd wyłączający baterię kondensatorów pojedynczy/back-to-back | A | 630/400 | ||
Znamionowe baterie kondensatorów zamykają prąd rozruchowy | kA | 12,5 (częstotliwość nie większa niż 1000 Hz) | ||
Liczba przerwań znamionowego prądu zwarciowego | czas | 30 | ||
Trwałość mechaniczna (rozłącznik/wyłącznik/uziemienie) | 3000/10000/3000 | |||
Dopuszczalna grubość skumulowana zużycia styków dynamicznych i statycznych | mm | 3 | ||
Znamionowe napięcie robocze zamknięcia | V | AC24/48/110/220 DC24/48/110/220 | ||
Znamionowe napięcie robocze otwarcia | ||||
Napięcie znamionowe silnika magazynującego energię | V | AC24/48/110/220 DC24/48/110/220 | ||
Moc znamionowa silnika magazynującego energię | W | 70 | ||
Czas magazynowania energii | S | ≤15 | ||
Odległość otwarcia styków | mm | 9±1 | ||
przekroczenie zasięgu | 3,5 ± 1 | |||
Czas odbicia przy zamknięciu kontaktu | SM | ≤2 | ||
Podział i zamknięcie trójfazowe są inne | ≤2 | |||
Czas przełączania (napięcie znamionowe) | ≤40 | |||
Czas zamykania (napięcie znamionowe) | ≤60 | |||
Średnia prędkość otwierania (minuta kontaktu ~ 6 mm) | SM | 0,9 ~ 1,3 | ||
Średnia prędkość zamykania (6 mm ~styk właśnie zamknięty) | 0,5 ~ 1,1 | |||
Amplituda odbicia przy otwarciu styku | mm | ≤2 | ||
Docisk styku zamykającego | N | 2400±200(20-25kA)3100+200(31,5kA) | ||
Znamionowa sekwencja operacji | O-0,3s-CO-180s-CO |
