Boczne wewnętrzne VCB

Możesz mieć pewność, że kupisz Timetric Lateral Indoor VCB z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę. Od momentu powstania firma zawsze przestrzegała filozofii biznesowej polegającej na jakości na pierwszym miejscu, kliencie na pierwszym miejscu, wysokiej jakości usług i uczciwym zarządzaniu, a także wykonała każdy szczegół produktu w duchu rzemiosła, aby dobrze służyć każdemu klientowi.

Wyślij zapytanie

Opis produktu

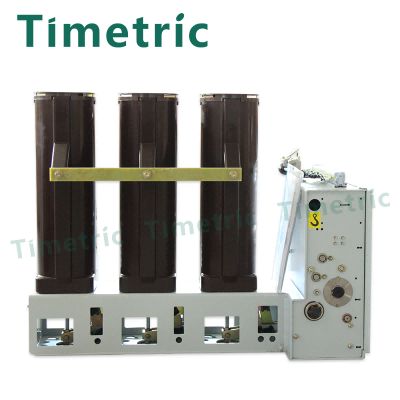

Timetric Sideal Indoor VCB

China Timetric Lateral Indoor VCB (zwany dalej wyłącznikiem automatycznym) nadaje się do rozdzielnic wnętrzowych systemu elektroenergetycznego 12kV. Jako jednostka zabezpieczająco-sterująca urządzeń sieci elektroenergetycznych oraz przedsiębiorstw przemysłowych i wydobywczych, sprawdza się w sytuacjach zrzucania i odcinania różnych obciążeń o różnym charakterze oraz częstej pracy i wielokrotności prądu zwarciowego. Produkt wykorzystuje nowy mechanizm działania wyłącznika, główna część NGVSC może wykorzystywać solidny biegun uszczelniający zagranicznej marki, komora gaszenia łuku próżniowego, a główne części obwodu są uszczelnione w całość, chronią komorę gaszenia łuku przed kolizją, kurzem i uderzeniem kondensacji , silne zdolności adaptacyjne do środowiska, znacznie obniżają koszty eksploatacji i konserwacji, naprawdę realizują część produktu bezobsługowego, mechanizm operacyjny mniej konserwacji; Mechanizm napędowy i korpus wyłącznika - projekt typu, poprzez weryfikację badania typu; Z trwałością elektryczną klasy E2, trwałością mechaniczną klasy M12.

Timetric boczny parametr VCB w pomieszczeniu (specyfikacja)

nazwa		jednostka	parametr
Napięcie znamionowe		kV	12
Maksymalne napięcie robocze		kV	630	630	630
Prąd znamionowy		A	1250	1250	1250
Znamionowy prąd zwarciowy wyłączalny		kA	20	25	31.5
Znamionowy prąd zwarciowy		kA	50	63	80
Znamionowy szczytowy prąd wytrzymywany		kA	50	63	80
Znamionowy prąd wytrzymywany 4S		kA	20	25	31.5
Znamionowy poziom izolacji	Napięcie wytrzymywane o częstotliwości sieciowej (przed i po zerwaniu znamionowym)	kV	42 (złamanie 48)
	Napięcie udarowe wytrzymywane (przed i po zerwaniu znamionowym)	kV	75 (złamanie 84)
Znamionowa kolejność operacji			O-0,3s-C-18s-CO
Żywotność mechaniczna		czas	2000
Znamionowy zwarciowy prąd wyłączania		czas	50
Znamionowe napięcie zamknięcia napędu (DC)		V	110 220
Znamionowe napięcie otwarcia napędu (DC)		V	110 220
Dopuszczalna skumulowana grubość zużycia styków ruchomych i nieruchomych		mm	3

Cecha i zastosowanie Timetric Sideal Indoor VCB

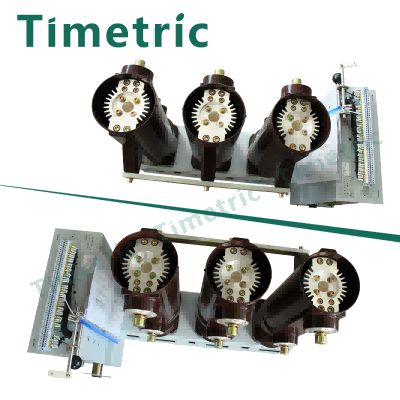

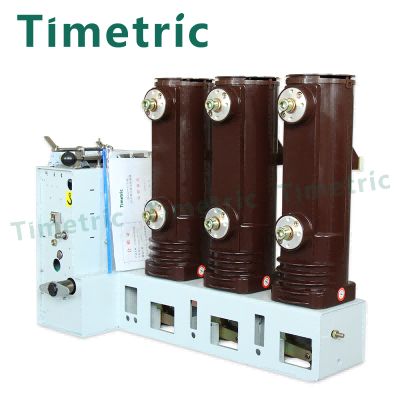

Ogólna struktura bocznego wewnętrznego VCB przyjmuje formę mechanizmu operacyjnego oraz przedniego i tylnego układu części głównej. Podstawową częścią jest trójfazowa konstrukcja podłogi. Górne i dolne gniazdo wylotowe oraz komora gaszenia łuku są uszczelnione razem w procesie APG z żywicy epoksydowej, dzięki czemu na powierzchni komory gaszenia łuku nie gromadzi się kurz, co może zapobiec uszkodzeniu próżniowej komory gaszenia łuku przez czynniki zewnętrzne i upewnij się, że może być używany w wilgotnym, gorącym i brudnym środowisku.

Tor prądowy pętli głównej, gdy wyłącznik jest w pozycji zamkniętej

Od górnego gniazda wylotowego 21 do styku statycznego w próżniowej komorze gaszenia łuku, poprzez styk ruchomy, ruchomy pręt przewodzący i połączone z nim miękkie połączenie, do dolnego gniazda wylotowego 20.

Timetric Sideal Indoor VCB

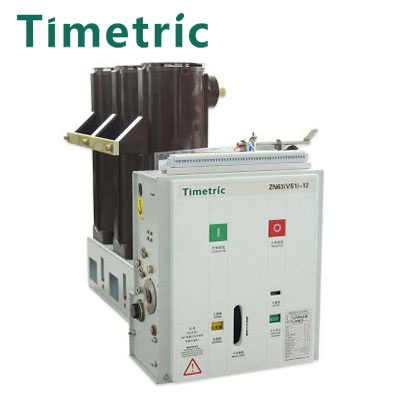

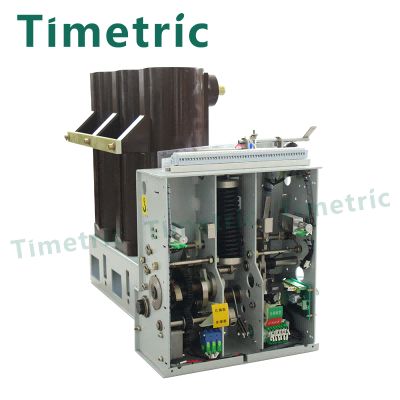

Boczny mechanizm operacyjny VCB do zastosowań wewnętrznych to modułowy mechanizm sprężynowy do magazynowania energii. Mechanizm napędowy jest zintegrowany z zespołem zamykającym, zespołem otwierającym składającym się z jednego lub kilku elektromagnesów nadprądowych wyzwalających, łącznika pomocniczego, urządzenia wskazującego i innych elementów; Przód wyposażony w przyciski zamykania i rozdzielania, ręczny uchwyt magazynowania energii, wskaźnik stanu magazynowania energii sprężynowej, wskaźnik zamykania i rozdzielania itp.
