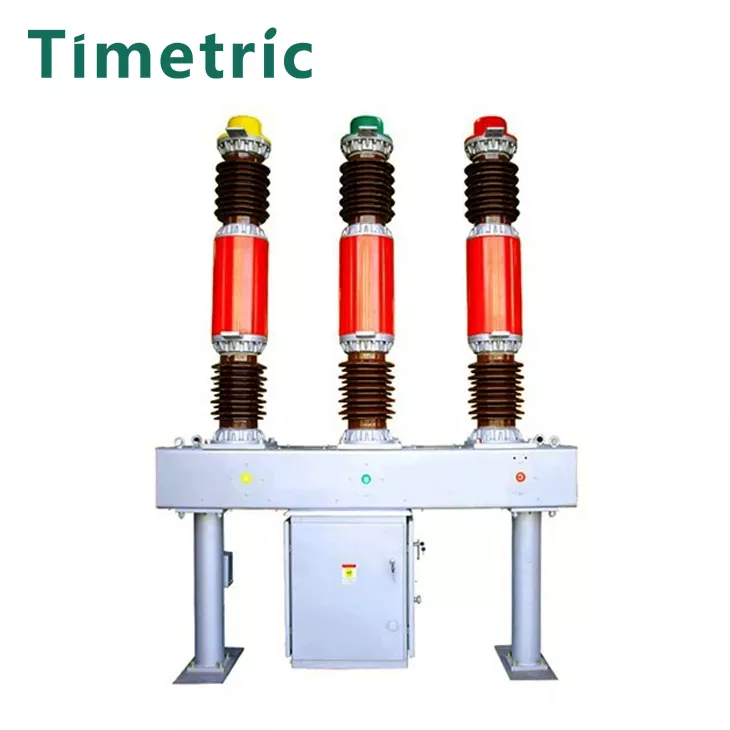

Wyłącznik obwodu LW16-40.5 SF6

Pozycja: LW16-40.5 Obwód SF6
SF6 Gas: Zapewnia doskonałą wydajność gaszenia łuku.
Kompaktowa i prosta struktura dla łatwej instalacji i oszczędności przestrzeni.
Gładka operacja: Dobra wydajność otwierania z zrównoważonym działaniem.
Zapieczętowana konstrukcja: niski szum operacyjny.
Niska konserwacja: Zmniejszona obciążenie kontroli i konserwacji.

Wyślij zapytanie

Opis produktu

Pozycja: LW16-40.5 Obwód SF6

THELW16-40.5 SF6 wyłącznik SF6 jest zaprojektowany do częstego działania i może być używany jako:

· Breaker Atie.

· Breaker ocalałowy do zamykania banków kondensatorów i banków reaktorów.

Posiada wbudowany transformator do pomiaru i ochrony. LW16-40.5 może bezpośrednio wymienić wyłącznik obwodu bez oleju THESW2-35, a w przypadku wsporników filtracyjnych może również zastąpić różne typy wyłączników wielopoziomowych. Jest to bezproblemowy wyłącznik obwodu dla systemów zasilania 35KV.

Opis modelu

Główne parametry techniczne

NIE.	Ltem		Jednostka	Dane
1	Oceniane	woltaż	kv	40.5
	Oceniona izolacja poziom	Błyskawica bezdeszczowa napięcie (pełne cechy valuel	kv	185
		Częstotliwość zasilania wytrzymanie napięcia (IMIN)	kv	95
2	Prąd oceniany		A	1600 2000
3	Życie mechaniczne		Następny fime	3000
4	Ciśnienie znamionowe ciśnienie Lgauge w sześciokąśni		MPA	0.50
5	Ciśnienie alarmu/minimalne ciśnienie funkcjonalne (ciśnienie w skrajniu przy 20 ℃)		MPA	0,47/0,45
6 7	Znamionowy prąd przełączający zwarcie		.	25	31.5
	Znamionowy prąd zamykania zwarcia (pik)		.	63	80
8	Znamionowy prąd stały krótkoterminowy (prąd stabilny termiczny)		.	25	31.5
9	Znamionowy prąd stały krótkoterminowy (prąd stabilny termiczny)		.	60	80
10	Znamionowy prąd przełączający zwarcie		.	63	8
11	Skumulowana liczba czasów Swilching w ramach znamionowego przełączania zwarcia		Czasy	15	10
12	Znamione czas trwania zwarcia		S	4
13	Czas zamykania Lat Wolta robocza		S	≤0,1
14	Czas przełączania (w znamionowej woltomie roboczej		S	0.06
15	Zamówienie kolejności działania			C-0,3S-CO-180S-CO
16	Ocenione otwarcie i zamykanie monomianów Kopacitor Bank Prąd			400
17	W wycieku		%lat	≤1
18	Zawartość wody w gosie heksaklorku siarki (v/vm)			≤150 x 10-9
19	Mechanizm obsługi sprężyny CT14 z znamionowym napięciem roboczym
	Cewka zamykająca, otwieranie napięcia cewki		V	IAC): 220 380 (DC): 48 110 220
	Napięcie silnika magazynowania energii		V	IAC): 220 380 (DC): 110 220
20	Ciężar gazu sześciokątny siarki		Kg	8
21	Waga wyłącznika okrągłego [w tym mechanizm operacyjny		Kg	1400

Struktura i wymiary montażu

Środowisko pracy ：

Pozycja: LW16-40.5 Obwód SF6

Środowisko pracy LW16-40.5 Obwód SF6:

· Temperatura otoczenia: -30 ° C do +40 ° C

· Wysokość: do 1000 metrów (można dostosować na wyższe wysokości)

· Wilgotność: wilgotność względna nie powinna przekraczać 95%.

· Poziom zanieczyszczenia: odpowiednie dla umiarkowanych środowisk zanieczyszczenia (do stopnia zanieczyszczenia III).

· Oporność sejsmiczna: zaprojektowana tak, aby wytrzymać intensywność trzęsienia ziemi do 8 stopni w skali Richtera.

Te warunki środowiskowe zapewniają niezawodnie wyłącznik wyłącznika w typowych warunkach występujących w systemach dystrybucji energii.

Możliwe przyczyny niewydolności obwodu elektrycznego

Pozycja: LW16-40.5 Obwód SF6

· Wadliwe ciśnienie gazowe SF6:

· · Niewystarczające ciśnienie gazu SF6 może prowadzić do słabej wydajności wygaszania łukowego, powodując, że wyłącznik nie przerywa prawidłowego uszkodzeń.

· Zanieczyszczenie gazu SF6:

· · Wilgoć lub zanieczyszczenia w gazie SF6 mogą degradować jego właściwości dielektryczne, wpływając na wydajność wyłącznika.

· Niepowodzenie mechaniczne:

· · Zużycie elementów wewnętrznych, takich jak kontakty, sprężyny lub mechanizm operacyjny, może powodować awarię podczas operacji otwierania/zamykania.

· Przeciążenie elektryczne:

· · Nadmierny prąd przechodzący przez przełom poza jego pojemnością może powodować przegrzanie, uszkodzenie kontaktów lub awaria izolacji.

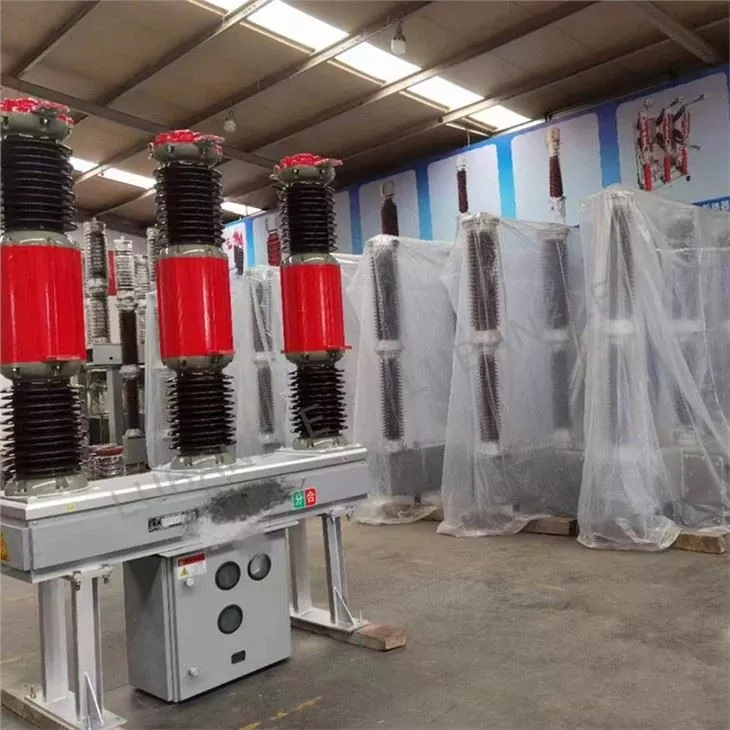

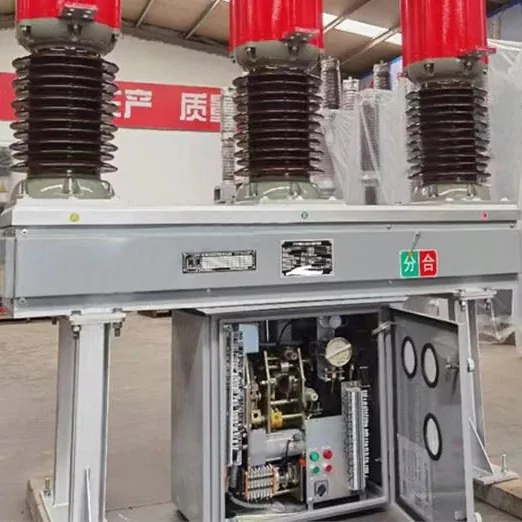

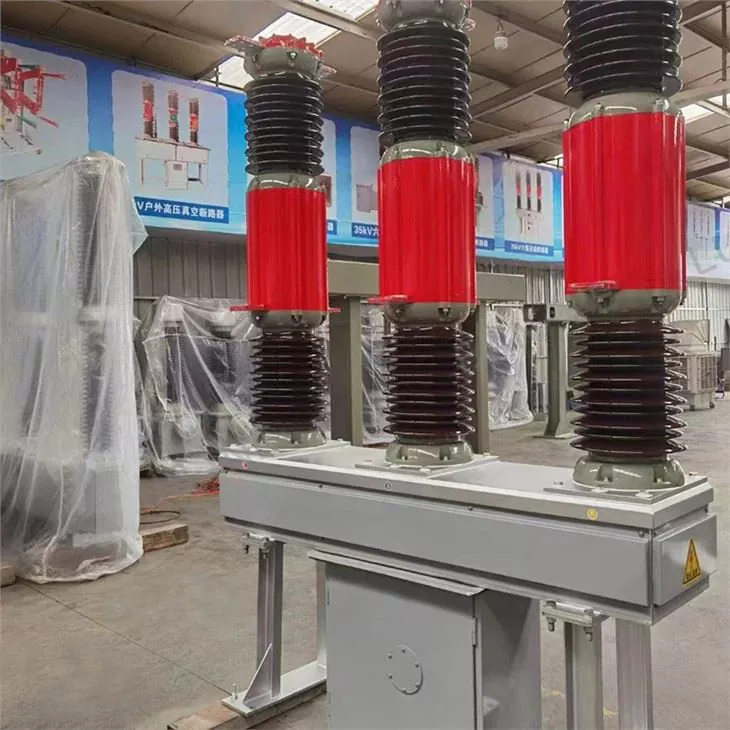

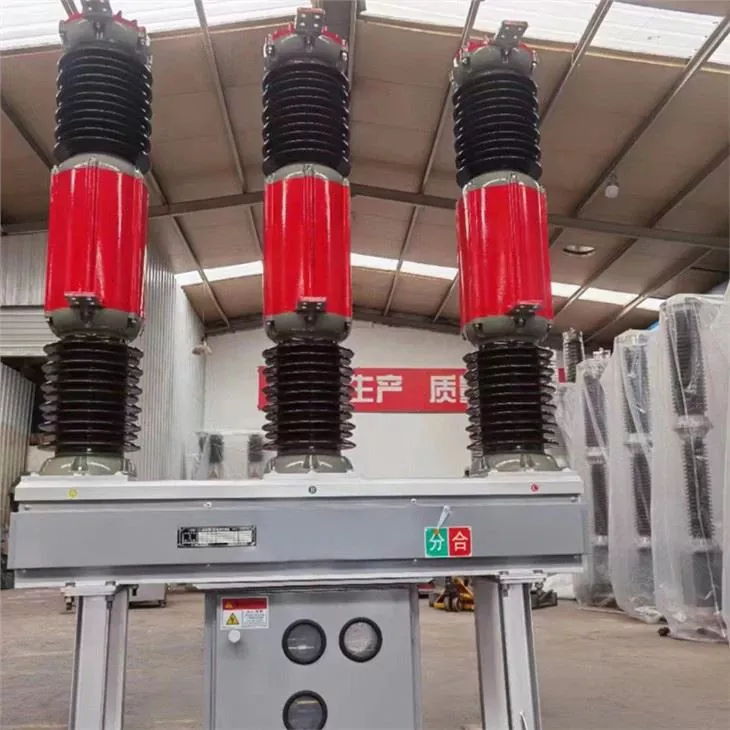

Produkt prawdziwy strzał

FAQ

Pozycja: LW16-40.5 Obwód SF6

1. Jakie jest znamionowe napięcie wyłącznika LW16-40.5 SF6?

· Wyłącznik obwodu LW16-40.5 SF6 jest przeznaczony dla napięcia znamionowego 40,5 kV i jest odpowiednie dla systemów zasilania 35 kV.

2. Jaki rodzaj gazu jest używany w wyłączniku?

· LW16-40.5 USESSF6 (siarka heksakfluoridu), który ma doskonałe właściwości dielektryczne i inwazyjne łukowe.

3. Jak często może działać wyłącznik obwodu LW16-40.5 SF6?

· LW16-40.5 został zaprojektowany niezgodnie z działaniem, dzięki czemu jest idealny do zastosowań takich jak wyłączniki i wyłączniki obwodów dla kondensatora i banków reaktora.

4. Czy ten wyłącznik zastąp inne typy wyłączników?

· Tak, LW16-40.5 Kanuj bezpośrednio wyłącznik obwodu bez oleju SW2-35. Przy użyciu wsporników filtracyjnych może również zastąpić różne typy wyłączników olejowych.
