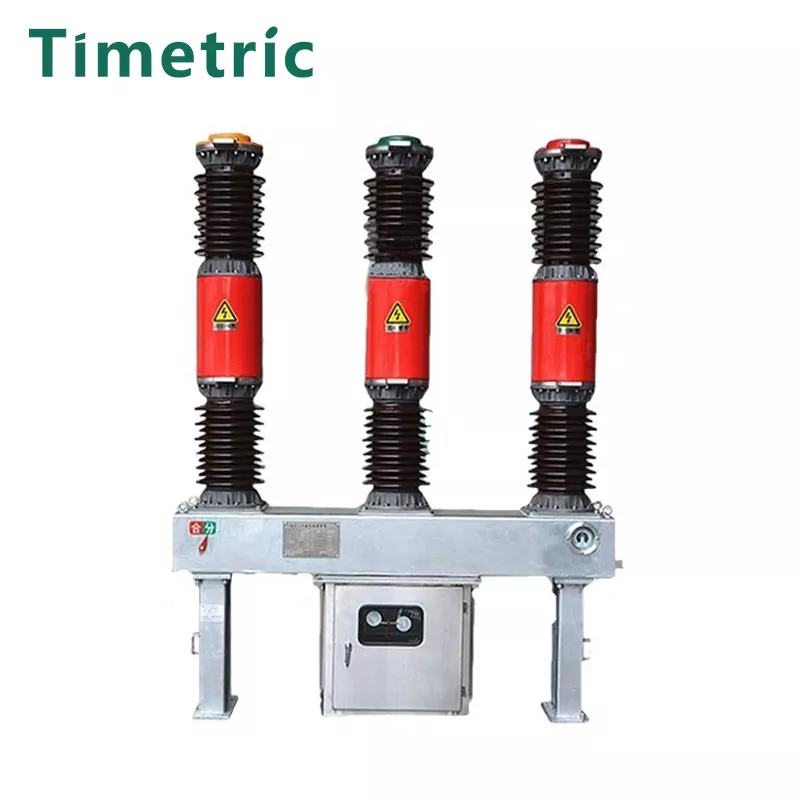

Wyłącznik obwodu LW36-40.5 SF6

Pozycja: LW36-40.5 Obwód SF6

THELW 36-40.5 SF6 Breaker to trójfazowy, o wysokim napięciu o wysokim napięciu 50 Hz zaprojektowany do sterowania i ochrony systemów transmisji i dystrybucji mocy 40,5 kV. Jest odpowiedni do aplikacji, w tym:

· Wyłączniki obwodów krawatowych.

· Przełączanie banków kondensatorów.

· Pomiar i ochrona z przyłącznymi transformatorami prądowymi.

Kluczowe funkcje:

Zgodność ze standardami: spełnia National Standard GB1984-1989 („wyłącznik wysokiego napięcia AC”) i Międzynarodową Komisję Elektrotechniczną Standardieciec60056: 1987 („Obwód AC o wysokim napięciu”).

Doskonała wydajność łamania:

o Wykorzystuje komorę gaśnącego łuku kompresowanego do szybkiego wygaszania łukowego.

o Krótki czas łuku na zwiększoną ochronę.

o Zdolny do przełomu 25 ka 20 razy przy napięciu znamionowym bez degradacji wydajności.

Niski konserwacja:

o Brak potrzeby konserwacji lub zastępowania gazu SF6 podczas jego żywotności.

o oferuje długotrwałe życie elektryczne przy minimalnej interwencji.

Niezawodna izolacja:

o może wytrzymać 40,5 kV przez 10 minut przy ciśnieniu zerowym, zapewniając solidną wydajność izolacji.

Wysoka niezawodność mechaniczna:

o Zaprojektowane niezależnie od działania, z zdolnością zamknięcia.

o może bezpiecznie otrzymać i zamykać prądy bankowe kondensatorów do 400 wzmacniaczy bez ponownego uwzględnienia.

o Zdolny do bezpiecznego przełączania długich linii (do 25–50 km) bez problemów takich jak łuk lub wypalenie.

Kompaktowy i prosty projekt:

o Kompaktowy rozmiar ze strukturą Asimple.

o Długie okresy pracy bezobsługowej, zapewniając skrócony przestoje i koszty.

Opis modelu

Główne parametry techniczne

Struktura i wymiary montażu

Środowisko pracy ：

Pozycja: LW36-40.5 Obwód SF6

Środowisko pracy LW36-40.5 Obwód SF6:

Zakres temperatur otoczenia:

Min: -30 ° C.

MAX: +40 ° C.

(W przypadku specjalnych warunków można dostosować do wyższych lub niższych zakresów temperatury.)

Wysokość:

Może być używany do 1 000 metrów nad poziomem morza.

W przypadku wysokości powyżej 1000 metrów konieczne mogą być korekty, aby zapewnić odpowiednią wydajność.

Wilgotność:

Względna wilgotność nie powinna przekraczać 95%(niekondensowanie).

Poziom zanieczyszczenia:

Odpowiednie dla środowisk z umiarkowanym poziomem zanieczyszczenia (stopień na górę III zgodnie ze standardami IEC).

Odporność na sejsmiczną:

Zaprojektowany, aby wytrzymać intensywność trzęsienia trzęsienia poziomu do 8 stopni w skali Richtera.

Odporność na wiatr:

Można wytrzymać prędkości wiatru do 160 km/h, co sprawia, że ​​nadaje się do instalacji na zewnątrz w obszarach podlegających silnym wiatrom.

Możliwe przyczyny niewydolności obwodu elektrycznego

Pozycja: LW36-40.5 Obwód SF6

Możliwe przyczyny awarii obwodu elektrycznego:

Niewystarczające ciśnienie gazowe SF6:

Niskie ciśnienie gazowe SF6 może upośledzać zdolność do gatunku łuku, co prowadzi do prawidłowego przerwania błędów. Regularne kontrole ciśnienia gazowego są niezbędne do niezawodnego działania.

Zanieczyszczenie gazu SF6:

Zanieczyszczenia (np. Wilgoć, powietrze lub cząstki stałe) w gazie SF6 mogą degradować jego właściwości dielektryczne i skuteczność kwalifikowania łukowym, co powoduje wadliwe działanie.

Niepowodzenia mechaniczne:

Zużycie elementów wewnętrznych (np. Kontakty, sprężyny, mechanizmy orkiestra) mogą prowadzić do nieprawidłowego działania, takich jak brak zamknięcia lub otwarcia wyłącznika w razie potrzeby.

Nieprzepuszczalne lub zwarte warunki:

Jeśli przełom jest poddany Warunki Orshort Orshort-Calcuit poza jego pojemnością znamionową, może skutecznie przerwać prąd błędu, potencjalnie prowadząc do uszkodzenia systemu.

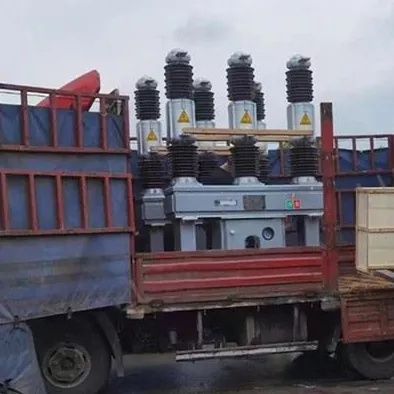

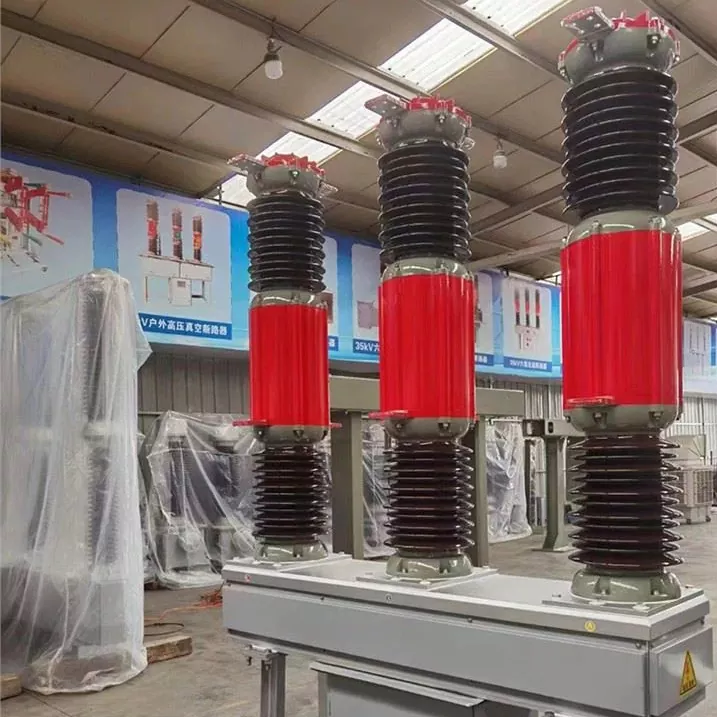

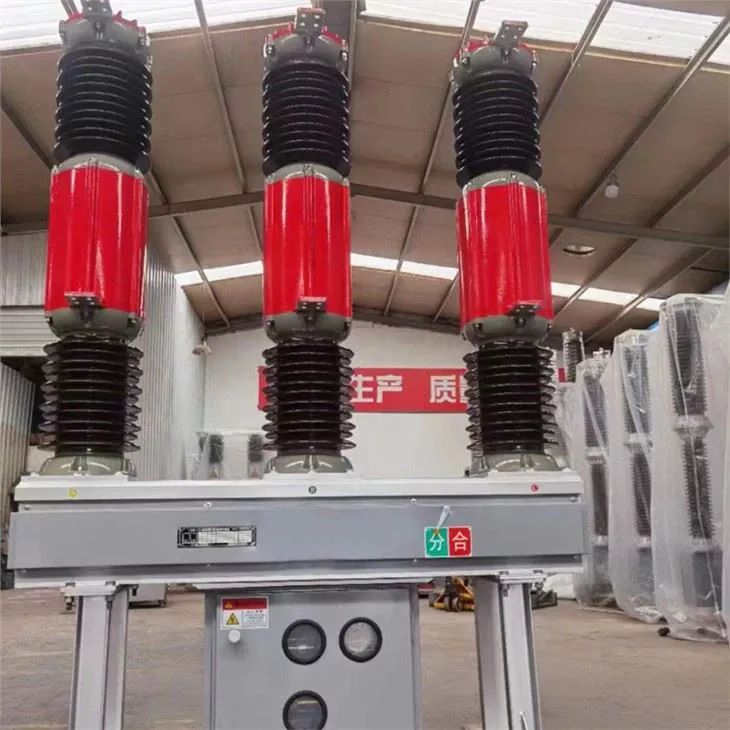

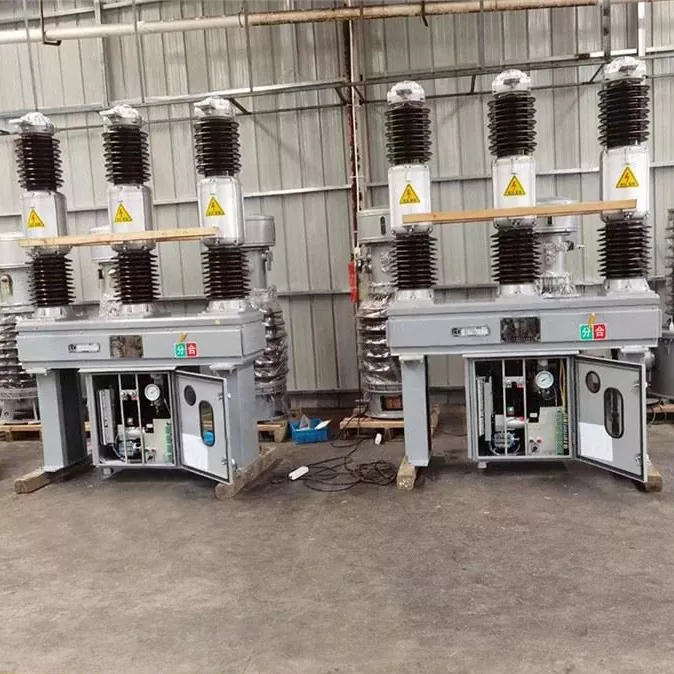

Produkt prawdziwy strzał

FAQ

Pozycja: LW36-40.5 Obwód SF6

1. Jakie jest znamionowe napięcie wyłącznika LW36-40.5 SF6?

· Wyłącznik obwodu LW36-40.5 SF6 został zaprojektowany do wyznaczonego napięcia 40,5 kV, odpowiedni dla systemów transmisji i dystrybucji mocy 35 kV.

2. Jaki rodzaj gazu używa LW36-40.5 do gaszenia łuku?

· Breaker USESSF6 (Siarfur Hexafluoride) Gas, znany z doskonałych właściwości dielektrycznych i wkładających łuk, zapewniając niezawodne działanie nawet w warunkach wysokiego uszkodzenia.

3. Jaka jest żywotność mechaniczna wyłącznika SF6 LW36-40.5?

· Żywotność tematyczna obwodu LW36-40.5 SF6 jest zaprojektowana tak, aby przekroczyć 3000 operacji, dzięki czemu nadaje się do częstego przełączania w wymagających środowiskach.

4. Czy można użyć wyłącznika obwodu LW36-40.5 SF6 do przełączania banków kondensatorów?

· Tak, LW36-40.5 może być używany do przełączania banków kondensatorów i jest w stanie bezpiecznie przejść do 400 wzmacniaczy prądu bez ponownego uwzględnienia.
