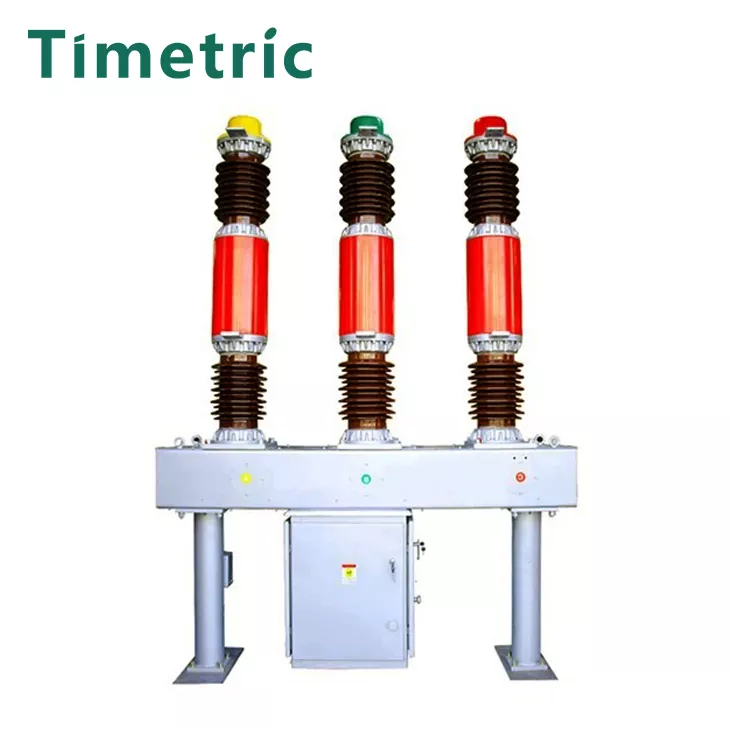

LW8-40.5AG SF6 Breaker

Pozycja: LW8-40.5AG SF6 Breaker

· Struktura: Każdy biegun jest zaprojektowany z strukturą pojedynczej kolumny.

· Gaszenie ARC: Wykorzystuje zasadę gaszenia łukowego energii dla wydajności.

· Uruchamianie: wyposażone w wiosenny siłownik ACT14, umożliwiający niezawodne działanie.

· Połączenie mechaniczne: obejmuje połączenie mechaniczne w fazie Athree, zapewniając zsynchronizowaną wydajność na wszystkich fazach.

· Zgodność: Ten wyłącznik spełnia wymagania standardów GB1984 i TEC62271-100 dla sprzętu wysokiego napięcia.

Opis modelu

Główne parametry techniczne

Struktura i wymiary montażu

Środowisko pracy ：

Pozycja: LW8A-40.5 SF6 Breaker

Temperatura otoczenia:

Górna granica: +40 ° C.

Dolny limit: -30 ° C.

Wysokość:

≤2000 metrów nad poziomem morza

Jeśli zostanie zainstalowany na wyższych wysokościach, konieczne mogą być dostosowanie poziomu izolacji.

Ciśnienie wiatru:

≤700 PA (równoważne prędkości wiatru do 34 m/s).

Warunki sejsmiczne:

Wyłącznik został zaprojektowany tak, aby wytrzymywać intensywność trzęsienia trzęsienia ziemi do 8 stopni.

Poziom zanieczyszczenia:

Klasa I, wskazując, że jest odpowiednia dla normalnych poziomów zanieczyszczenia środowiska.

Fluktuacje temperatury:

Maksymalna dzienna różnica temperatur: nie więcej niż 25 ° C.

Możliwe przyczyny niewydolności obwodu elektrycznego

Pozycja: LW8A-40.5 SF6 Breaker

1. Wartości w izolacji gazowej SF6

· Przeciek gazu SF6: SF6 (siarka heksakfluorek) Gaz jest używany do izolacji styków wyłącznika. Wszelkie wycieki lub pogorszenie gazu może zmniejszyć jego właściwości izolacyjne, co prowadzi do awarii w zakresie wydajności i możliwego niepowodzenia prądów uszkodzenia.

· Niewystarczające ciśnienie gazu: Niskie ciśnienie gazowe może powodować niewłaściwe działanie wyłącznika, ponieważ gaz SF6 jest zintegrowany w celu wygaszania łuku podczas uskoku.

2. Niepowodzeniamechaniczne awarie

· Nieprzyjemna funkcja mechanizmu sprężynowego: wyłącznik działa poprzez mechanizm sprężyny, który przechowuje energię do otwierania i zamykania. Nieprawidłowe działanie na wiosnę lub mechanizm siłownika może zapobiec właściwej pracy, co prowadzi do braku otwarcia lub zamknięcia wyłącznika.

· Zużycie lub uszkodzenie kontaktu: z czasem kontakty wyłącznika mogą zużywać, stać się wyprostowane lub ponieść uszkodzenia mechaniczne, zagrażając jego zdolności do tworzenia lub rozbijania obwodu w razie potrzeby.

3. Ustanie elektryczne

· Overcurrent lub zwarcia: Przeciążenie lub zwarcie poza zdolność przerywającego wyłącznika może powodować przegrzanie lub uszkodzenie wewnętrznych elementów wyłącznika.

· Niepoprawne ustawienia podróży: Jeśli ustawienia podróży są błędnie konfigurowane lub przekaźnik ochrony nie działa poprawnie, wyłącznik nie może potknąć się w przypadku nadprądu lub usterki.

4. Wady Arm

Awaria gaszenia łuku: wyłączniki SF6 polegają na właściwościach gaszenia łuku gazu SF6. Jeśli wyłącznik nie zgasi prawidłowo łuku elektrycznego (z powodu problemów z ciśnieniem gazowym lub zanieczyszczeniem), może to prowadzić do trwałych łuków, uszkadzania wyłącznika i otaczającego sprzętu.

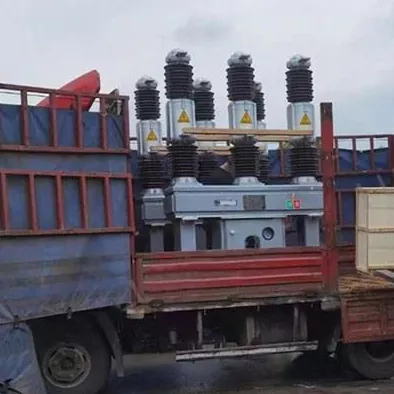

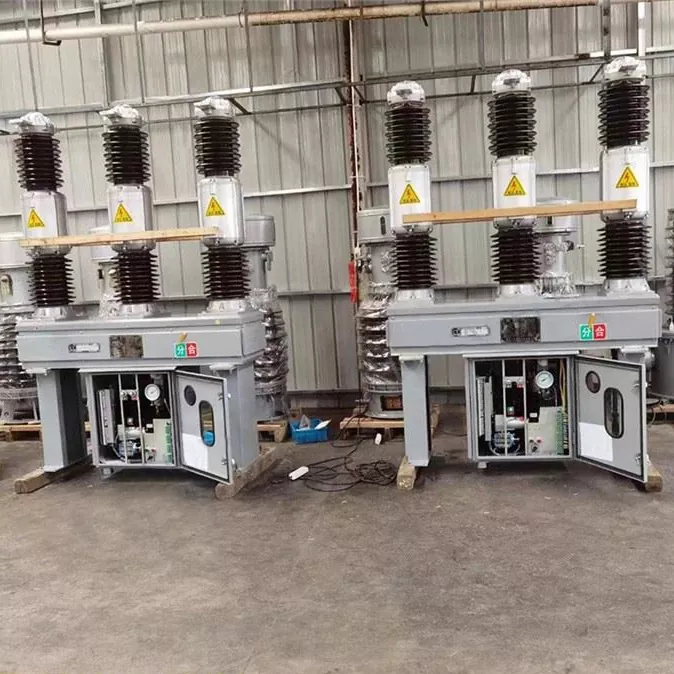

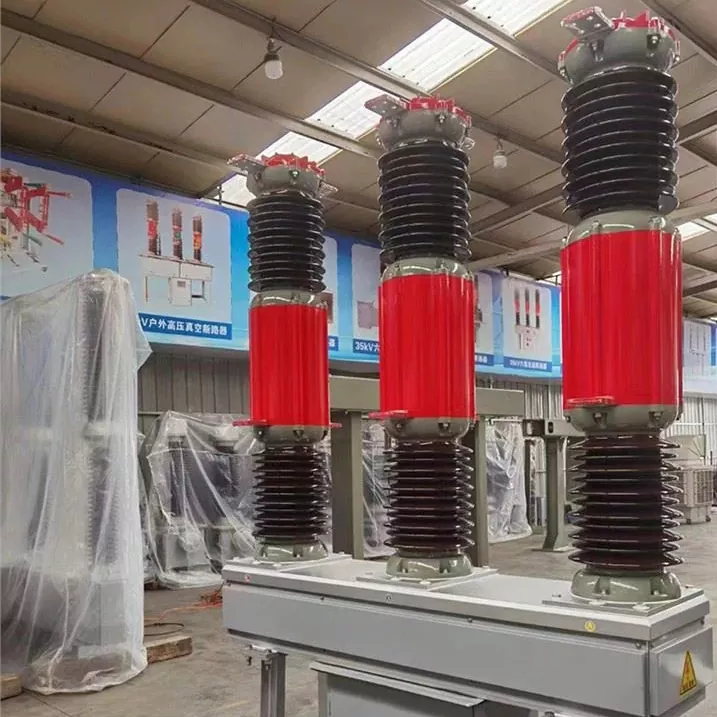

Produkt prawdziwy strzał

FAQ

Pozycja: LW8A-40.5 SF6 Breaker

1. Jaki jest wyłącznik obwodu LW8A-40.5 SF6?

Odpowiedź: Wyłącznik obwodu LW8A-40.5 SF6 to wyłącznik o wysokim napięciu oceniany dla 40,5 kV, zwykle stosowany w podstacjach elektrycznych i systemach zasilania. Wykorzystuje gaz SF6 do celów izolacyjnych i kazania łuku, zapewniając niezawodne działanie w środowiskach wysokiego napięcia.

2. Jakie są główne cechy wyłącznika LW8A-40.5 SF6?

Odpowiedź:

Napięcie znamionowe: 40,5 kV

Izolacja gazu SF6 i wygaszanie łukowe

Wysoka pojemność, odpowiednia do przerywania prądów uszkodzenia

Szybki mechanizm operacyjny dla szybkiego prześwitu uskoków

Nadaje się do zastosowań na zewnątrz i wewnętrznej

Kompaktowa konstrukcja dla łatwej instalacji

3. Jak działa wyłącznik LW8A-40.5 SF6?

Odpowiedź: Breaker działa przy użyciu gazu SF6 do gaszenia łuku utworzonego, gdy kontakty otwierają się podczas błędu. Po wykryciu usterki system sterowania wyłącznikiem aktywuje mechanizm sprężyny, zmuszając kontakty do oddzielenia. Gaz SF6 pochłania energię z łuku i ochładza ją, zapewniając bezpiecznie przerywany obwód.
