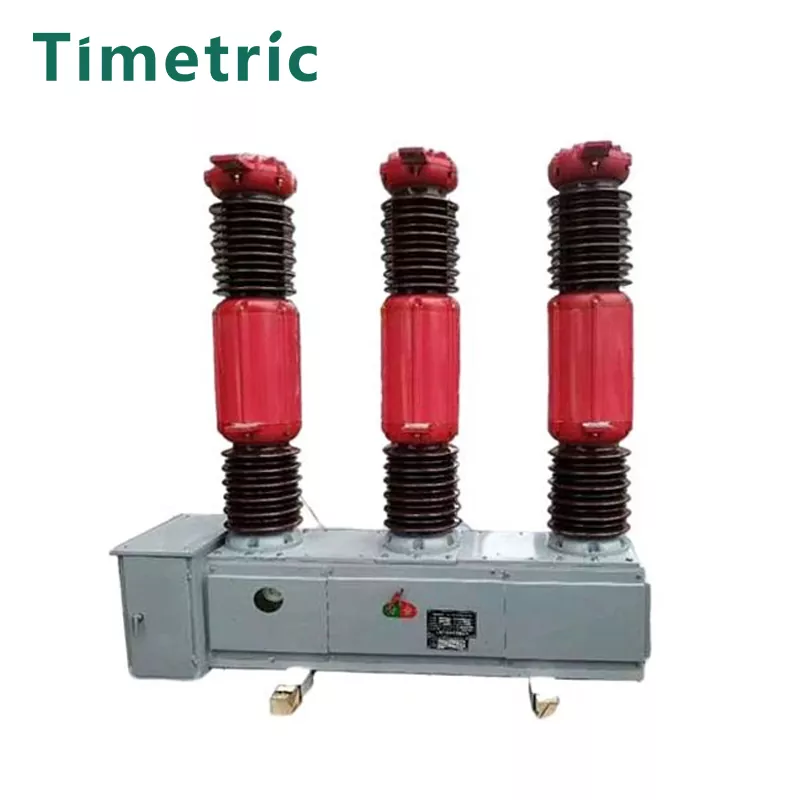

Wyłącznik obwodu LW8A-40.5 SF6

Pozycja: LW8A-40.5 SF6 Breaker
Dobra wydajność gaszenia łuku: Zapewnia niezawodne przerwanie prądów elektrycznych.
Prosta struktura i kompaktowy rozmiar: ułatwia łatwą instalację i wydajne wykorzystanie przestrzeni.
Dobra wydajność otwarcia, zrównoważona operacja: zwiększa niezawodność operacyjną i bezpieczeństwo.
Uszczelniony wyłącznik z małym szumem operacyjnym: zapewnia cichą operację i zapobiega zewnętrznym zanieczyszczeniu
. Niskie obciążenie kontroli i konserwacji: zmniejsza koszty operacyjne i poprawia wydajność.

Wyślij zapytanie

Opis produktu

Pozycja: LW8A-40.5 SF6 Breaker

· Podłoża izolacyjnego i gaszenia łuku: Wykorzystuje gaz heksaklorydu siarki (SF6) do doskonałej izolacji i wydajności gaszenia łuku.

· Struktura: Zawiera jednokolumnową konstrukcję dla każdego bieguna, zapewniającą kompaktową i wydajną obsługę.

· Zasada gaśnictwa ARC: działa na zasadzie gaśniczej łuku samoobsługowego dla niezawodnej wydajności.

· Siłownik: Wyposażony w strukturę sprężynową CT14, umożliwiającą trójfazowe połączenie mechaniczne do zsynchronizowanej pracy.

· Zgodność: MeetSGB1984 i TEC62271-100 Międzynarodowe standardy, zapewniające bezpieczeństwo i niezawodność.

Opis modelu

Główne parametry techniczne

NIE.	Ltem		Jednostka	Dane
1	Oceniane	vlage	kv	40.5
	Oceniona izolacja poziom	Błyskawica napięcie wytrzymujące (pełna wartość grzebienia)	kv	185
		Częstotliwość zasilania wytrzymanie napięcia (IMIN)	kv	95
2	Prąd oceniany		A	1600 2000
3	Życie mechaniczne		Fime	3000
4	Ciśnienie znamionowe ciśnienie Lgauge w sześciokąśni		MPA	0.50
5	Ciśnienie alarmu/minimalne ciśnienie funkcjonalne (ciśnienie w skrajniu przy 20 ℃)		MPA	0,47/0,45
6 7	Znamionowy prąd przełączający zwarcie		.	25 63	31.5
	Znamionowy prąd zamykania zwarcia (pik)		.		80
8	Znamionowy prąd stały krótkoterminowy (prąd stabilny termiczny)		.	25	31.5
9	Znamionowy prąd stały krótkoterminowy (prąd stabilny termicznej)		.	60	80
10	Znamionowy prąd zwarcia		.	63	8
11	Skumulowana liczba czasów przełączania w ramach znamionowego przełączania zwarcia		Czasy	15	10
12	Znamione czas trwania zwarcia		S	4
13	Czas zamykania Lat Wolta robocza			≤0,1
14	Czas przełączania (przy znamionowym napięciu roboczym)		S	≤0,06
15	Znamionowy order działania			C-0,3S-CO-180S-CO
16	Znamionowe otwarcie i zamykanie monomialnych kondensatorów Bank Bank		A	400
17	W wycieku		% lat	≤1
18	Zawartość wody w gosie heksaklorku siarki (v/v)			≤150 x 10-9
19	Mechanizm obsługi sprężyny CT14 z znamionowym napięciem roboczym
	Cewka zamykająca, otwieranie napięcia cewki		V	Transmisja: 220 380 IDC): 48 110 220
	Napięcie silnika magazynowania energii		V	IAC): 220 380 (DC): 110 220
20	Ciężar gazu sześciokątny siarki		Kg	8
21	Waga wyłącznika okrągłego [inkupowanie mechanizmu operacyjnego		Kg	1400

Struktura i wymiary montażu

Środowisko pracy ：

Pozycja: LW8A-40.5 SF6 Breaker

· Temperatura otoczenia:

· Wysoki: + 40 ° 100

· Minimum: -30 ° 100

· Wysokość:

· ≤2000 m (dla instalacji powyżej tej wysokości wymagane są korekty poziomu izolacji).

· Ciśnienie wiatru:

· Niezwykle przekracza 700PA (równoważne prędkości wiatru około 34 m/s).

· Opór sejsmiczny:

· Wytrzymuje intensywność trzęsienia ziemi do 8 stopni.

· Poziom zanieczyszczenia:

· Nadaje się do poziomów zanieczyszczenia klasy I.

· Maksymalna dzienna różnica temperatur:

· Nie powinno przekraczać 25 ° C.

· Instalacja:

· Nadaje się zarówno dla konfiguracji montowanych na montowanych i montowanych na morzu.

Możliwe przyczyny niewydolności obwodu elektrycznego

Pozycja: LW8A-40.5 SF6 Breaker

· Wydajne gaśnięcie łuku:

· Wykorzystuje gaz SF6 do supresji i izolacji łuku.

· Struktura jednobiegunowa:

· Posiada jednokologiczną, jednoliciową konstrukcję dla każdego bieguna.

· Zasada samozadowolenia:

· Działa na podstawie mechanizmu gaśniczego łuku samoobsługowego, zapewniając niezawodne działanie w warunkach wysokiego uszkodzenia.

· Mechanizm operacyjny sprężyny:

· Wyposażony w wiosenny siłownik CT14 do solidnego i precyzyjnego połączenia mechanicznego w trzech fazach.

· Zgodność:

· Dostosowuje się do międzynarodowych standardów GB1984 Andiec622271-100, zapewniając jakość i bezpieczeństwo.

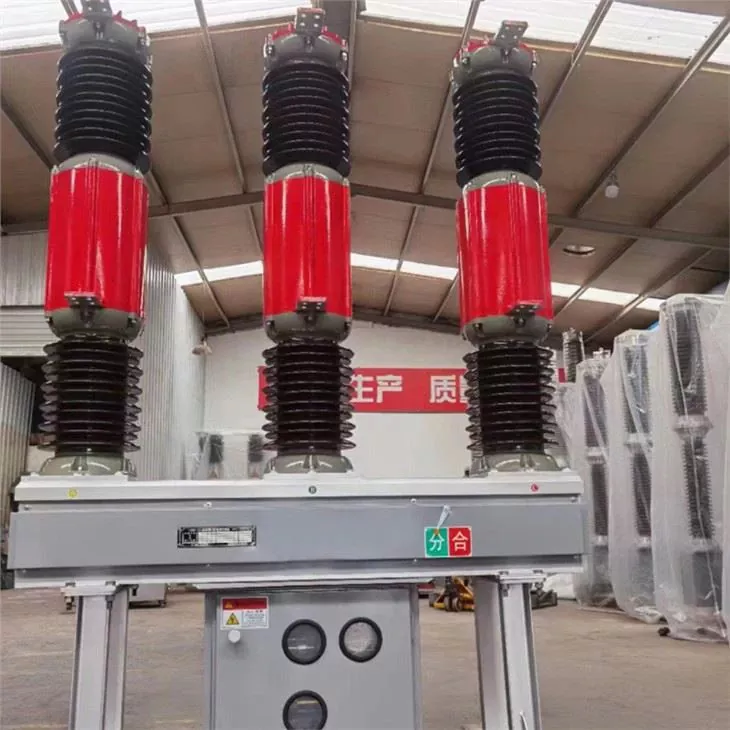

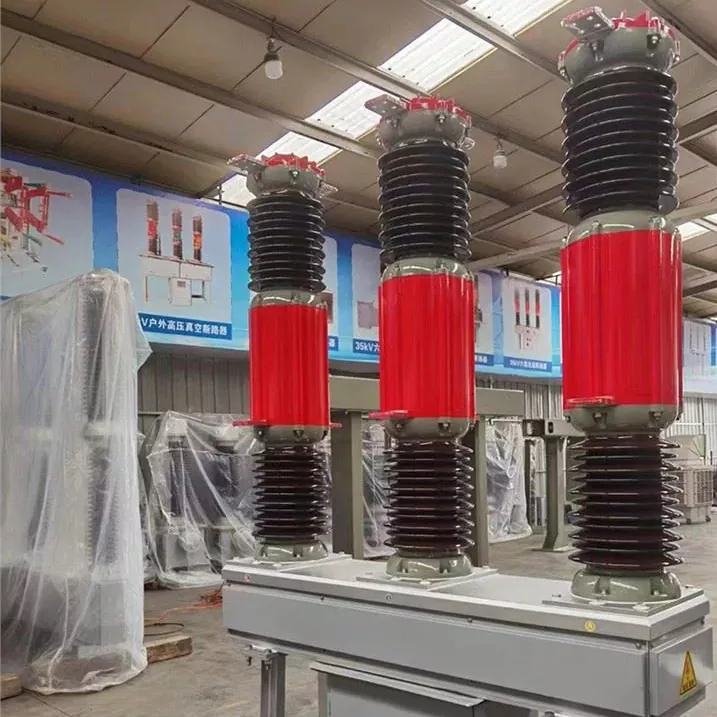

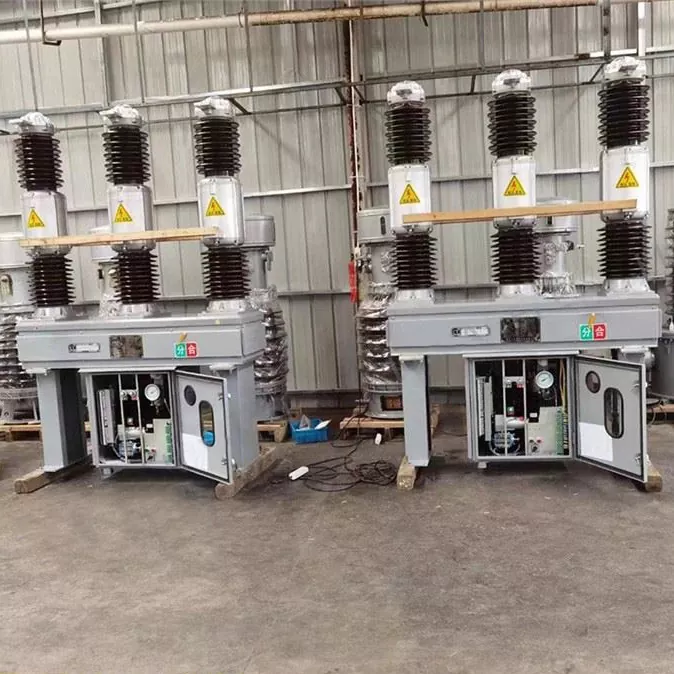

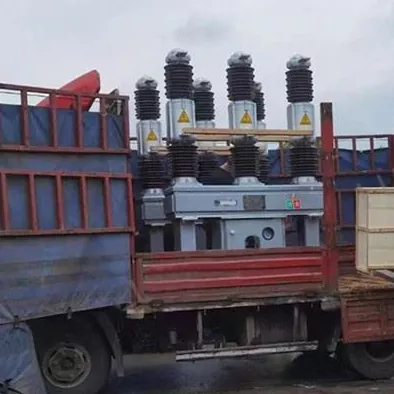

Produkt prawdziwy strzał

FAQ

Pozycja: LW8A-40.5 SF6 Breaker

P1: Jakie jest znamionowe napięcie wyłącznika LW8A-40.5 SF6?
A1: Znamione napięcie wynosi 40,5 kV.

P2: Jakie jest przerywające medium w tym wyłączniku?
A2: Używa gazu heksaklorku siarki (SF6) jako podłoża izolacyjnego i gaszenia łukowego.

P3: Jak działa wyłącznik?
A3: Wyłącznik jest wyposażony w sprężynik sprężyny CT14, umożliwiając mechaniczne połączenie trzech faz do obsługi synchronicznej.

P4: Czy LW8A-40.5 jest zgodny ze standardami międzynarodowymi?
A4: Tak, spełnia standardy GB1984 i IEC 62271-100.
