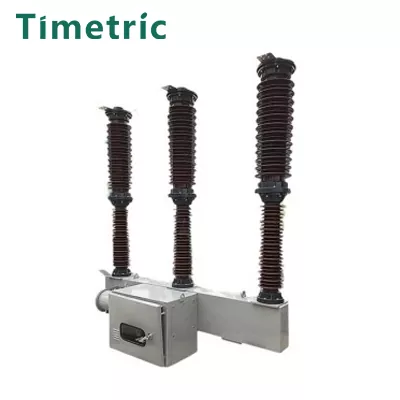

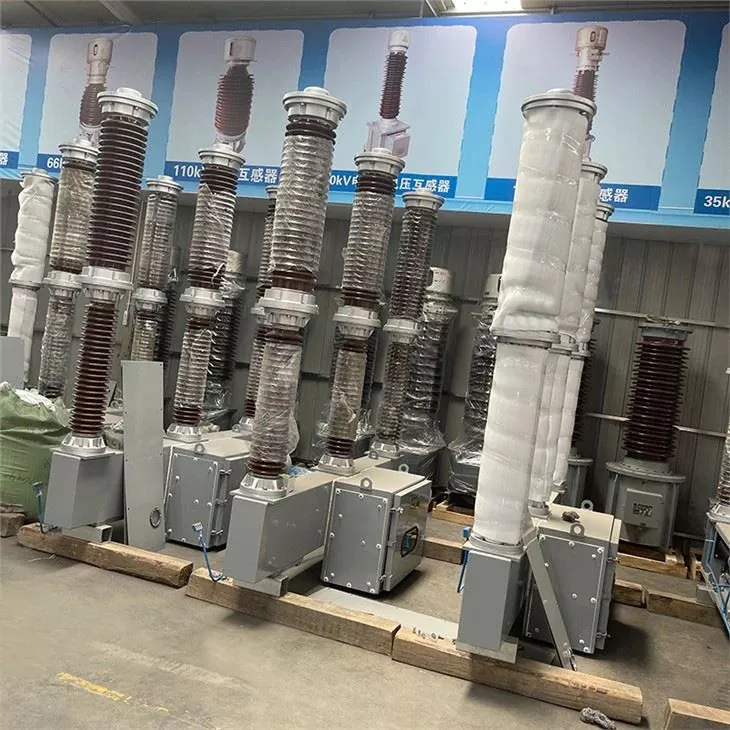

Wyłącznik automatyczny LW9-72.5 Sf6

Pozycja: wyłącznik automatyczny LW9-72.5 Sf6
Doskonała skuteczność gaszenia łuku:
Gaz SF6 zapewnia wyjątkowe możliwości gaszenia łuków elektrycznych.
Kompaktowa i prosta konstrukcja:
Wyłącznik ma prostą konstrukcję i niewielkie rozmiary, co ułatwia instalację.
Efektywna wydajność otwierania:
Zapewnia zrównoważone działanie i niezawodne otwieranie.
Uszczelniona konstrukcja o niskim poziomie hałasu:
Uszczelniona konstrukcja minimalizuje hałas podczas pracy.
Niskie wymagania konserwacyjne:
Wyłącznik ma zmniejszone nakłady pracy związanej z przeglądami i konserwacją, dzięki czemu jest przyjazny dla użytkownika.

Wyślij zapytanie

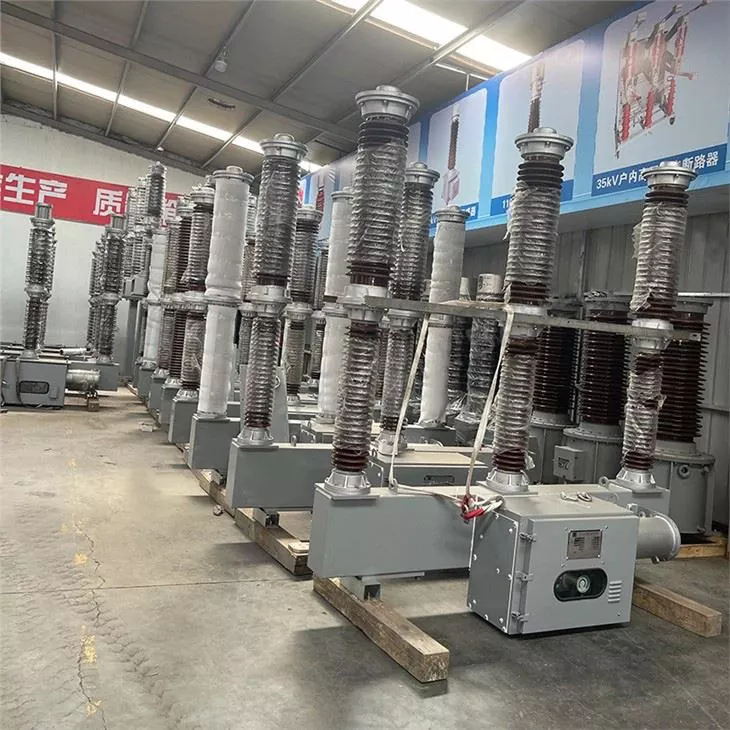

Opis produktu

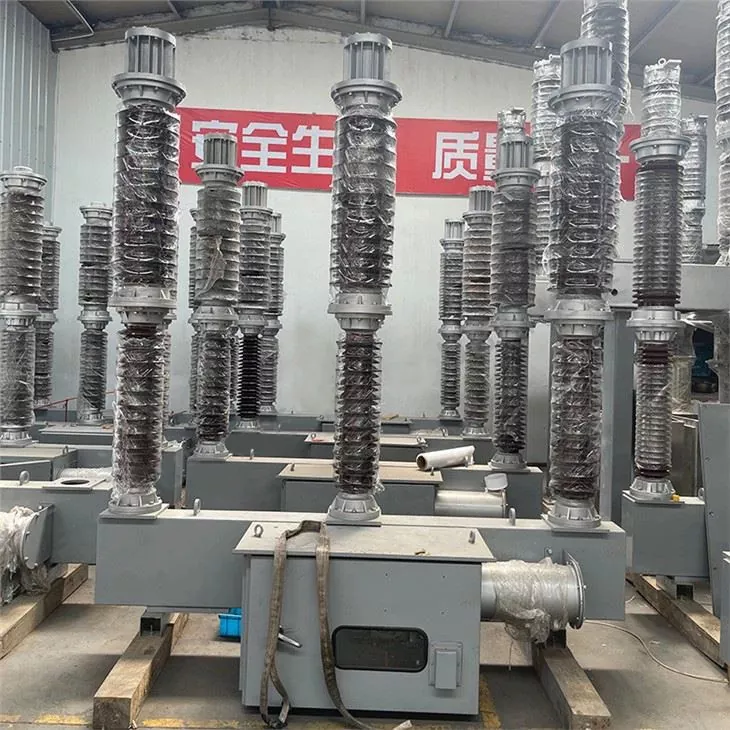

Zalety wyłącznika napowietrznego wysokiego LW9-72.5 SF6:

Główne korzyści:

Potężna zdolność łamania

Wyłącznik LW9-72.5 SF6 wykorzystuje gaz pod wysokim ciśnieniem do szybkiego gaszenia łuków elektrycznych, zapewniając szybkie i bezpieczne przerwanie dużych prądów. Skutecznie zapobiega ryzyku ponownego zapłonu podczas wyłączania prądów pojemnościowych lub indukcyjnych, dzięki czemu jest niezawodny w obwodach średniego i wysokiego napięcia.

Długotrwałe i trwałe

Ten wyłącznik automatyczny ma długą żywotność i wymaga rzadszej konserwacji. Przeznaczony jest do obsługi częstych operacji i może wykonać do 19 kolejnych przerw przy pełnej wydajności (50 kA), przy łącznej zdolności wyłączania do 4200 kA.

2, długa żywotność elektryczna

Doskonała izolacja

Gaz SF6 zapewnia doskonałą izolację, umożliwiając bezpieczną pracę młota nawet pod wysokim ciśnieniem (0,3 MPa). Z łatwością przechodzi różne testy izolacji, zapewniając wysoki poziom ochrony przed awariami elektrycznymi.

Niezawodne uszczelnienie i niskie koszty utrzymania

Konstrukcja wyłącznika zapewnia szczelne uszczelnienie przedziałów gazowych, zapobiegając przedostawaniu się wilgoci. Każda część, łącznie z komorą przerywacza i rezystorem, jest umieszczona w osobnej komorze gazowej. Dzięki temu instalacja i konserwacja są proste i nie wymagają otwierania wewnętrznych komponentów.

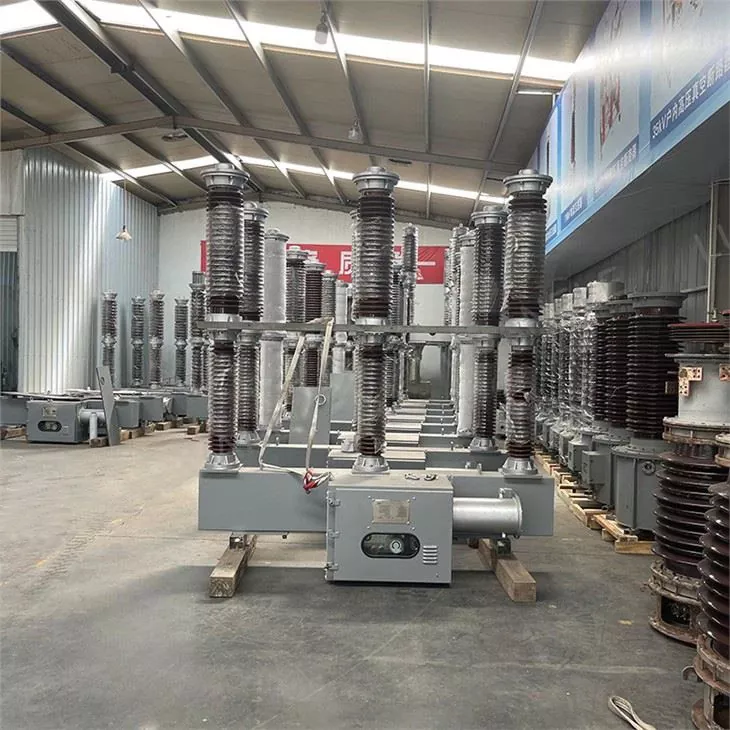

Opis modelu

Środowisko pracy:

Pozycja: wyłącznik automatyczny LW9-72.5 Sf6

Warunki instalacji i pracy:

Opcje montażu: montaż boczny lub środkowy

Zakres temperatur:

Górna granica: +40°C

Dolna granica: -30°C

Wysokość: ≤2000m

(W przypadku większych wysokości należy zwiększyć znamionowy poziom izolacji)

Odporność na wiatr:

Maksymalne ciśnienie wiatru: 700 Pa (co odpowiada prędkości wiatru 34 m/s)

Odporność sejsmiczna:

Intensywność trzęsień ziemi do 8 stopni

Poziom zanieczyszczenia: Klasa I

Maksymalna dzienna różnica temperatur: nie więcej niż 25°C

Główne parametry techniczne

Numer	Parametr	Jednostka	Wartość
1	Napięcie znamionowe	kV	72.5
2	Prąd znamionowy	A	2500/3150
3	Znamionowy prąd zwarciowy wyłączalny	kA	31,5/40
4	Znamionowy prąd załączeniowy zwarcia (wartość szczytowa)	kA	80
5	Znamionowy krótkotrwały prąd wytrzymywany	kA	31,5/40
6	Znamionowy czas zwarcia	S	4
7	Znamionowy szczytowy prąd wytrzymywany (szczyt)	kA	80
8	Prąd wyłączający zwarcie w pobliżu strefy	kA	31,5×75%
9	Znamionowy prąd wyłączający poza krokiem	kA	31,5×25%
10	współczynnik pierwszego bieguna otwartego		1.5
11	Czas otwarcia	S	≤0,03
12	Czas złamania	S	≤0,06
13	Czas zamknięcia	S	≤0,15
14	podzielony czas	S	≥0,3
15	zjednoczony czas	S	0.06
16	Masa gazowego sześciofluorku siarki załadowanego do wyłącznika	kg	3.5
17	Masa brutto wyłącznika	kg	1000
18	Żywotność mechaniczna	Drugorzędne	3000

Uwaga na okablowanie wtórne

Blokowanie przełączników

Blokadę elektryczną wyłącznika uzyskuje się poprzez konwersję FK, która obejmuje również niezawodną wewnętrzną blokadę mechaniczną. Podczas ręcznego otwierania wyłącznika nie ciągnij na siłę za zatrzask, jeśli stawia opór. Podobnie, jeśli zatrzask zamykający nie chce się poruszyć, nie ciągnij mocno. Zamiast tego sprawdź położenie wskaźnika przed ponowną próbą otwarcia lub zamknięcia przełącznika.

Manometr próżniowy

Przewody elektryczne manometru podciśnienia są podłączone w dolnej części pokrywy, przy czym styk normalnie otwarty wychodzi z manometru. Dolna wskazówka graniczna jest ustawiona na 0,2 MPa (lub 0,25 MPa, biorąc pod uwagę -10°C). Gdy ciśnienie gazu SF6 spadnie do 0,2 MPa, styk zamyka się i łączy z obwodem ochronnym przekaźnika. Użytkownicy mogą dostosować dolną granicę w zależności od swoich potrzeb operacyjnych, ale nie powinna być ona niższa niż 0,2 MPa.

Pierścienie obsługi ręcznej

Pierścień zamykający znajduje się na zewnętrznej stronie puszki, natomiast pierścień rozrywający znajduje się wewnątrz. Aby uniknąć błędów, podczas obsługi ręcznej należy używać prawidłowego pierścienia.

Zasilanie silnika magazynującego energię

Silnik magazynujący energię musi być zasilany prądem przemiennym.
