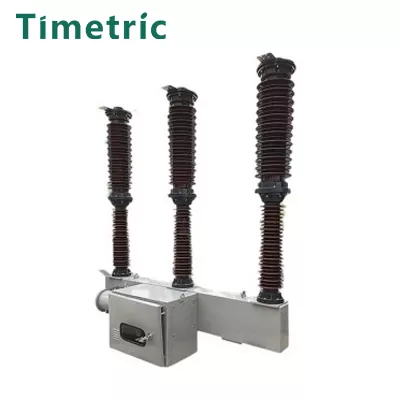

LW9-72.5 Wyłącznik sześciofluorku siarki

Pozycja: LW9-72.5 Wyłącznik sześciofluorku siarki
Gaz 1.SF6 zapewnia doskonałe możliwości gaszenia łuków elektrycznych.
2. Wyłącznik ma prostą konstrukcję i niewielkie rozmiary, dzięki czemu jest łatwy w montażu.
3. Zapewnia zrównoważoną pracę z efektywną wydajnością otwierania.
4. Uszczelniona konstrukcja minimalizuje hałas podczas pracy, zapewniając cichszą pracę.
5. Wyłącznik ma niewielkie nakłady pracy związanej z przeglądami i konserwacją, dzięki czemu jest przyjazny dla użytkownika.

Wyślij zapytanie

Opis produktu

Wyłącznik sześciofluorku siarki LW9-72.5 to zewnętrzne trójfazowe urządzenie elektryczne wysokiego napięcia prądu przemiennego 50 Hz. Przeznaczony jest przede wszystkim do ochrony linii elektroenergetycznych i transformatorowych, może także pełnić funkcję wyłącznika sprzęgłowego.

Kluczowe funkcje:

Zespół trójfazowy:

Wyłącznik jest montowany jako jednostka trójfazowa na ramie, wyposażonej w mechanizm sprężynowy CT15.

Opcje sterowania:

Umożliwia ręczne sterowanie pracą trójfazową na miejscu, a także zdalne sterowanie. Nie obsługuje jednak pracy jednofazowej.

Wysokiej jakości izolacja:

Wykorzystując gaz sześciofluorku siarki (SF6) jako medium izolacyjne, wyłącznik ten zapewnia wyjątkowo wysoki poziom izolacji. Przy ciśnieniu 0,3 MPa z łatwością przechodzi różne testy izolacji ze znacznym marginesem bezpieczeństwa.

Prosta konstrukcja i skuteczność uszczelniania:

Wyłącznik ma prostą konstrukcję i dobre właściwości uszczelniające. Komora gasząca łuk, rezystor i rozpórka tworzą niezależną barierę gazową, a niska zawartość wilgoci w gazie SF6 zwiększa niezawodność.

Łatwa instalacja i konserwacja:

Wyłącznik sześciofluorku siarki LW9-72.5 został zaprojektowany z myślą o łatwej instalacji i konserwacji, nie wymagając demontażu elementów wewnętrznych w celu zachowania szczelności.

Opis modelu

Środowisko pracy:

Pozycja: LW9-72.5 Wyłącznik sześciofluorkowy siarki Instalacja i warunki pracy

Opcje montażu:

Montowane z boku

Montowany centralnie

Zakres temperatury otoczenia:

Górna granica: +40°C

Dolna granica: -30°C

Wysokość:

Maksymalnie: ≤2000m

(W przypadku wysokości powyżej 2000 m należy odpowiednio zwiększyć znamionowy poziom izolacji)

Odporność na wiatr:

Maksymalne ciśnienie wiatru: 700 Pa (co odpowiada prędkości wiatru 34 m/s)

Odporność sejsmiczna:

Intensywność trzęsień ziemi: do 8 stopni

Poziom zanieczyszczenia:

Klasa I

Maksymalna dzienna różnica temperatur:

Nie więcej niż 25°C

Główne parametry techniczne

Numer seryjny	Parametr	Jednostka	Wartość
1	Napięcie znamionowe	kV	72.5
2	Prąd znamionowy	A	2500/3150
3	Znamionowy prąd zwarciowy wyłączalny	kA	31,5/40
4	Znamionowy prąd załączeniowy zwarcia (wartość szczytowa)	kA	80
5	Znamionowy krótkotrwały prąd wytrzymywany	kA	31,5/40
6	Znamionowy czas zwarcia	S	4
7	Znamionowy szczytowy prąd wytrzymywany (szczyt)	kA	80
8	Prąd wyłączający zwarcie w pobliżu strefy	kA	31,5×75%
9	Znamionowy prąd wyłączający poza krokiem	kA	31,5×25%
10	współczynnik pierwszego bieguna otwartego		1.5
11	Czas otwarcia	S	≤0,03
12	Czas złamania	S	≤0,06
13	Czas zamknięcia	S	≤0,15
14	podzielony czas	S	≥0,3
15	zjednoczony czas	S	0.06
16	Masa gazowego sześciofluorku siarki załadowanego do wyłącznika	kg	3.5
17	Masa brutto wyłącznika	kg	1000
18	Żywotność mechaniczna	Drugorzędne	3000

Struktura i wymiary montażowe

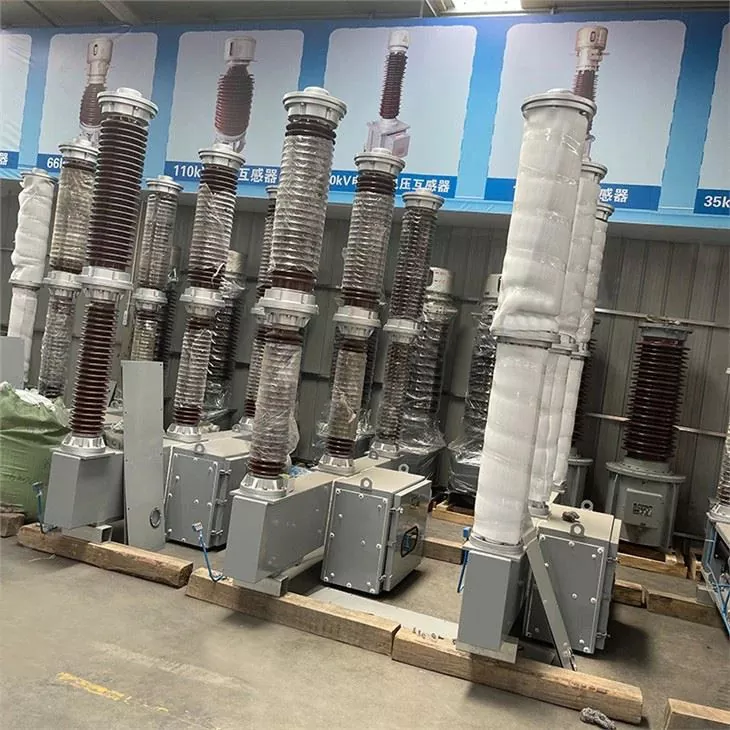

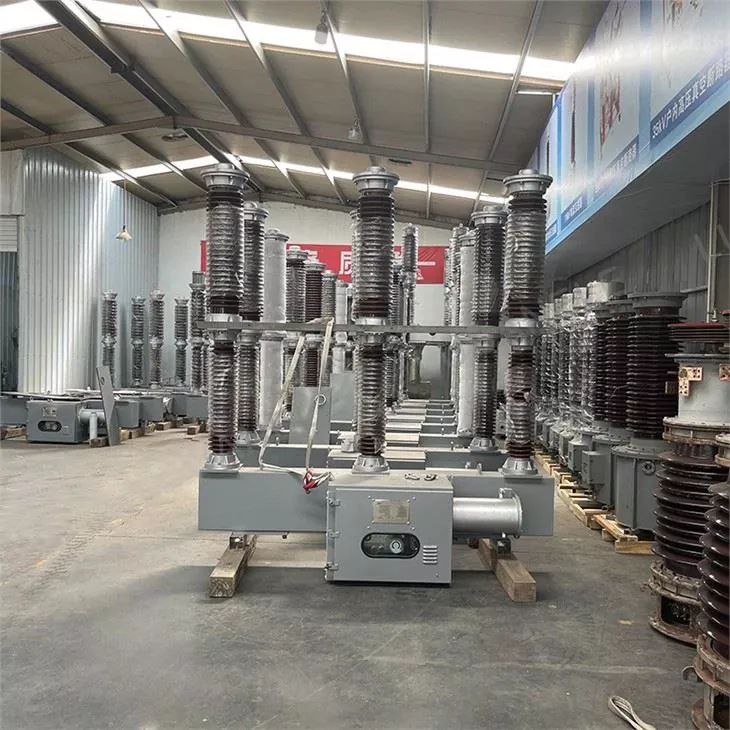

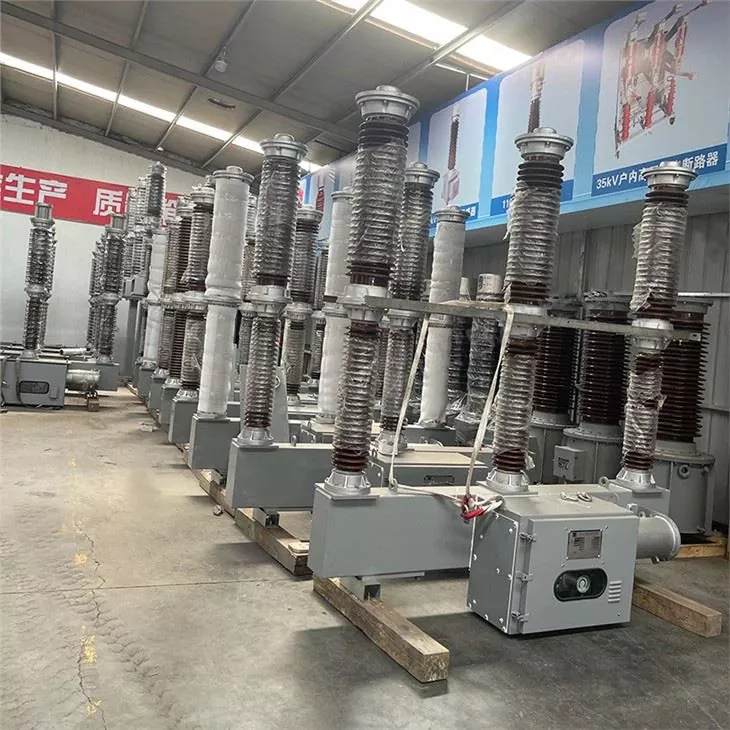

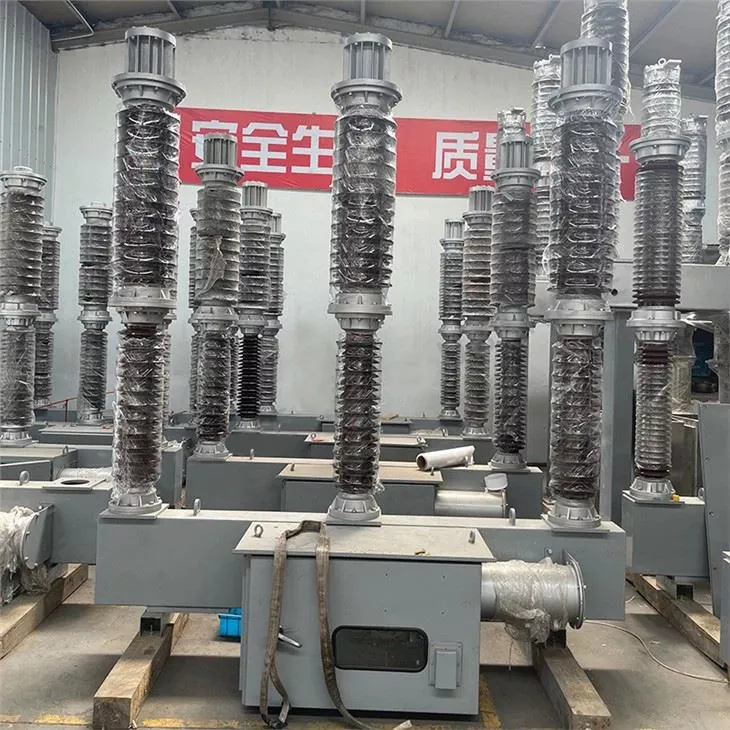

Produkt Prawdziwy strzał

Często zadawane pytania

P1: Jaki jest czas realizacji lub wysyłki?

A1: Czas realizacji zależy od zamówionej ilości, zazwyczaj w ciągu 20-30 dni od otrzymania zaliczki.

P2: Jakie jest napięcie znamionowe sześciofluorku siarki wyłącznika LW9-72.5?

A2: Napięcie znamionowe wynosi 72,5 kV i 66 kV.

P3: Jak kontrolujesz jakość?

A3: Mamy profesjonalny zespół kontroli jakości, który przestrzega zasad całkowitego zarządzania jakością (TQM), aby zapewnić jakość. Każdy krok jest zgodny ze standardami, a my udostępnimy zdjęcia lub filmy w celach informacyjnych.
