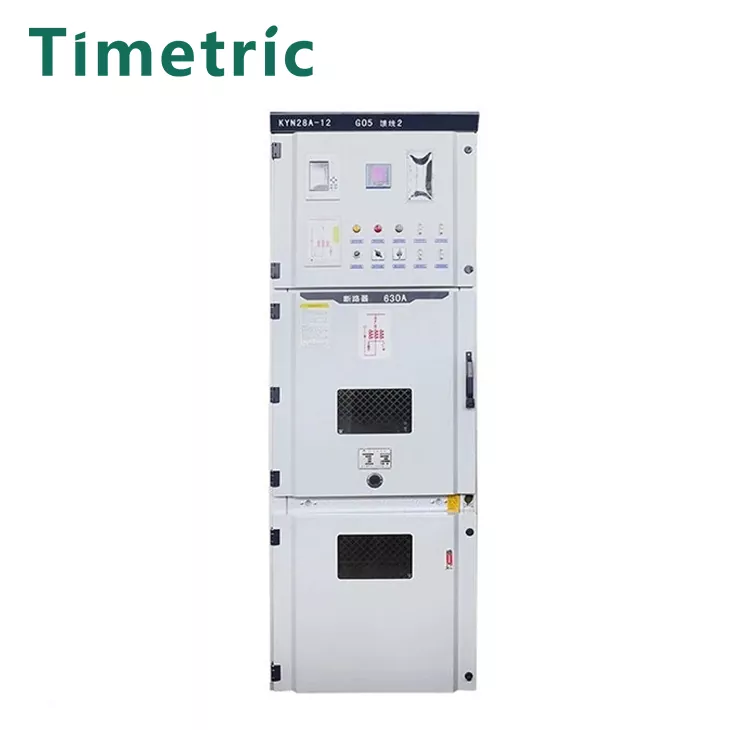

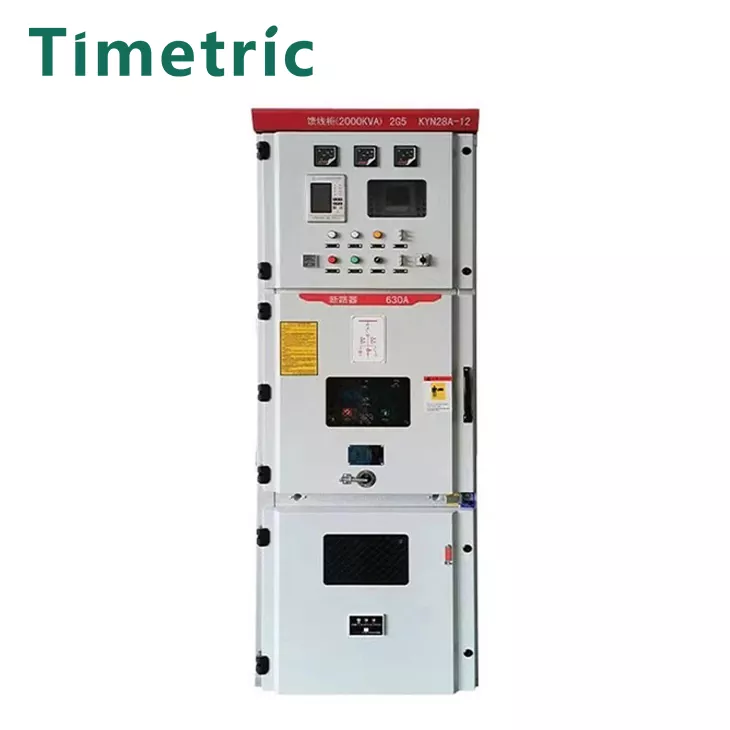

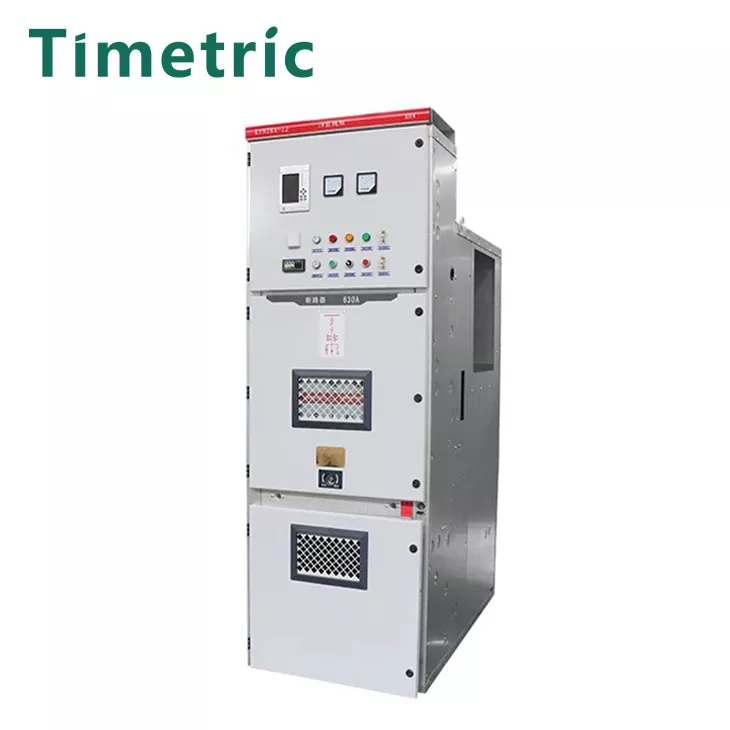

Szafka przełącznika średniego napięcia

Zakres napięcia szafki przełącznika średniego napięcia można również rozszerzyć na 36 kV, w tym bardziej popularne poziomy napięcia, takie jak 3KV, 6KV, 10KV, 20KV i 35 kV.

Obszary zastosowania: Szafki na średnich napięciach są wykorzystywane głównie w obszarach mieszkalnych miejskich, budynkach publicznych, autostradach, branżach chemicznych itp. W celu przesyłania i dystrybucji i ochrony podstacji oraz oczyszczalni i ochrony.

Co to jest szafka przełącznika średniego napięcia? Zamknięte metalowe rozdzielnicy, które ma dobrą wydajność izolacji dla innych urządzeń innych niż przełączniki średniego napięcia, zapobiega spalaniu łuków przez sprzęt zasilania, zapewnia bezpieczeństwo zasilania, a także unika rozszerzenia zakresu uszkodzeń przełączników średniego napięcia przy użyciu energii elektrycznej. Szafka przełącznika średniego napięcia składa się z dwóch głównych części: korpusu szafki i wyłącznika, i ma takie funkcje, jak górne linie wlotowe i wylotowe, linia wlotu kablowego i gniazda oraz połączenie szyn. Korpus gabinetu składa się z obudowy, elementów elektrycznych (w tym części izolacyjnych), różnych mechanizmów, wtórnych zacisków i połączeń.

Jakie są kategorie rozdzielnic średniego napięcia?

Zgodnie ze strukturą rozdzielnic średniego napięcia, istnieje kilka kategorii rozdzielnic średniego napięcia:

(1) Półprzewodzone rozdzielnice średniego napięcia, przednie i boki szafki są odsłonięte, tylne i szynowe szynie, konstrukcja jest prosta, koszt jest niski, bezpieczeństwo jest słabe i jest blisko wyeliminowania, takiego jak typ GGLA.

(2) rozdzielnica średniego napięcia typu pudełka, z metalową skorupą, ale mniej jest również załączona szyna, a bezpieczeństwo jest lepsze. Takie jak typ xgn.

(3) Rozdzielnica średniego napięcia typu przedziału, każdy pokój jest oddzielony jedną lub więcej niemetalicznymi partycjami, a bezpieczeństwo jest lepsze. Takie jak Jyn Typ.

(4) Opancerzone rozdzielnice średniego napięcia, każdy pomieszczenie jest oddzielona metalowymi partycjami i uziemiona, z dobrym bezpieczeństwem, złożoną strukturą, precyzją wysokiej przetwarzania i nieco wyższą ceną. Takie jak Kyn Typ wykonany w Chinach i ZSL ABB.

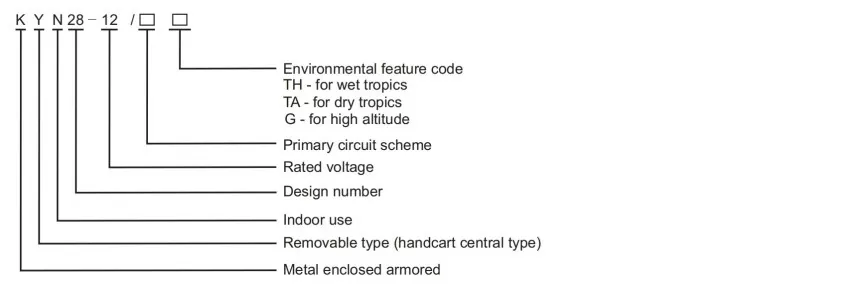

Opis modelu

Główne parametry techniczne

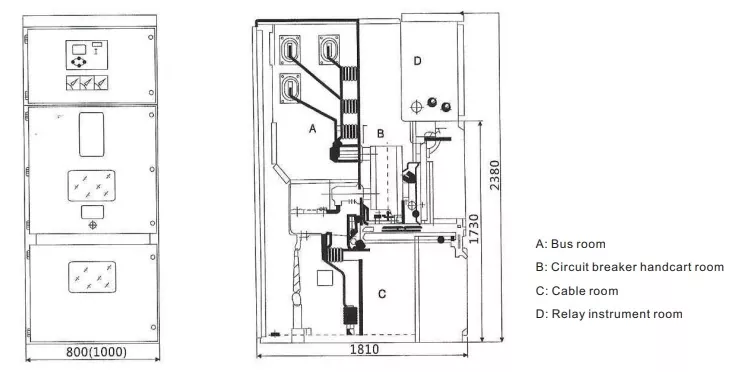

Struktura i wymiary montażu

Środowisko pracy ：

Wymagania dotyczące środowiska użytkowania rozdzielnicy średniego napięcia obejmują temperaturę, wilgotność, wysokość, jakość powietrza i inne aspekty ‌

1. Wymagania dotyczące temperatury‌: Wymagania dotyczące temperatury rozdzielnicy średniego napięcia wynoszą na ogół -5 ℃ ~+40 ℃. Gdy temperatura przekroczy ten zakres, wpłynie to na wydajność mechaniczną i poziom ochrony szafki elektrycznej ‌.

‌2. Wymagania wilgotności ‌: Wymagania dotyczące wilgotności rozdzielnicy średniego napięcia jest ogólnie tym, że wilgotność względna nie przekracza 50%. Gdy wilgotność jest zbyt wysoka, w szafce elektrycznej może wystąpić wyciek, redukcja izolacji i inne problemy

3. Wymagania dotyczące wysokości ‌: W obszarach na dużych wysokościach rozdzielnicy o średnim napięciu należy stosować przy zmniejszonej pojemności lub poddać się testom napięcia zgodnie z odpowiednimi standardami. Na przykład na wysokości 3000 metrów wymagane są testy korekcji izolacji i wytrzymałości napięcia, aby zapewnić normalne działanie sprzętu

4‌. Wymagania dotyczące jakości powietrza ‌: Wymagania dotyczące jakości powietrza rozdzielnicy średniego napięcia są stosunkowo wysokie i generalnie nie zawierają gazy korozyjnej, kurzu i innych szkodliwych substancji. Kiedy te szkodliwe substancje istnieją w powietrzu, będą one uszkodzić sprzęt elektryczny i wpłyną na żywotność i bezpieczeństwo urządzeń‌

Zalety i funkcje rozdzielnicy

Główne funkcje i zalety rozdzielni średniego napięcia obejmują następujące aspekty:

1. Parametry wysokiej wydajności: rozdzielnica średniego napięcia ma doskonałe parametry wydajności, takie jak możliwości wytrzymania wysokiego napięcia i prąd zwarciowy. Na przykład napięcie przeciwprawy błyskawicy rozdzielnicy średniego napięcia osiąga 75 kV, a znamionowy prąd stały krótkoterminowego może osiągnąć 25-40KA. Może działać stabilnie w różnych środowiskach o wysokim napięciu, skutecznie odpierać wstrząsy uszkodzeń, takich jak przepięcie i prąd zwarcia w systemie zasilania, i zapewnić ciągłość zasilania.

2. Dobra wydajność izolacji i łuku: rozdzielnica średniego napięcia została zaprojektowana z dobrą izolacją i wydajnością łuku. Na przykład wewnętrzna zdolność łukowania rozdzielni średnio napięcia osiąga 31,5KA/4S i 40KA/0,5S, co spełnia standard AFLR na poziomie IAC, może skutecznie ograniczyć zakres uderzenia łuku podczas uskoków wewnętrznych, zmniejszyć uszkodzenie szafki i sprzętu otaczającego, a także zapewnić bezpieczeństwo personelu i urządzeń.

3. Projekt modułowy i zminiaturyzowany: rozdzielnica średniego napięcia zwykle przyjmuje modułową konstrukcję, która jest łatwa w produkcji, montażu, utrzymywaniu i remontowaniu. Na przykład szafka rozdzielnicy średniego napięcia jest podzielona na niezależne jednostki funkcjonalne, takie jak pokój szyny, pokój wyłącznika, kabel i komora sterująca. Interfejs rozmiaru i połączenia każdego urządzenia są standaryzowane, co jest wygodne dla lokalizacji i izolacji uszkodzeń, skracania czasu przerwy i kosztów konserwacji.

4. Ponadto szerokość szaf niektórych modeli wynosi tylko 550 mm, co znacznie zmniejsza przestrzeń podłogową i nadaje się do miejsc o ciasnych zasobach lądowych.

5. Funkcje inteligentne: Nowoczesne rozdzielnice średniego napięcia ma różne inteligentne funkcje, w tym wbudowane inteligentne monitorowanie temperatury, próżniowe monitorowanie komory łukowej, Monitorowanie Inteligentne szafki w strojach, cechy mechaniczne i monitorowanie obwodów wtórnych itp., Które mogą uchwycić status operacji w czasie rzeczywistym, odkrywaj potencjalne zagrożenie w czasie, zapewnić obsługę danych prognostycznych, zmniejszającą kontrolę sprzętu, a funkcje operacyjne mogą uchwycić funkcje urządzeń i mogą uchwycić funkcje operacyjne, a funkcje operacyjne mogą uchwycić funkcję operacyjną. Kontrola, monitorowanie i ochrona itp. Kontrola nożem wózka i itp. Popraw stopień automatyzacji sprzętu i bezpieczeństwa pracy. 6. Gwarancja wysokiej bezpieczeństwa: rozdzielnica średniego napięcia została zaprojektowana z pięcioma środkami bezpieczeństwa i innymi środkami bezpieczeństwa. Na przykład rozdzielnica średniego napięcia przyjmuje projekt blokady pięcioosobowej, aby zapobiec niewłaściwemu opomrzeniu, takim jak pchanie i ciągnięcie wózka wyłącznika pod obciążeniem, niewłaściwe otwarcie i niewłaściwe zamknięcie wyłącznika itp., Zasadniczo zapewniając bezpieczeństwo operatorom.

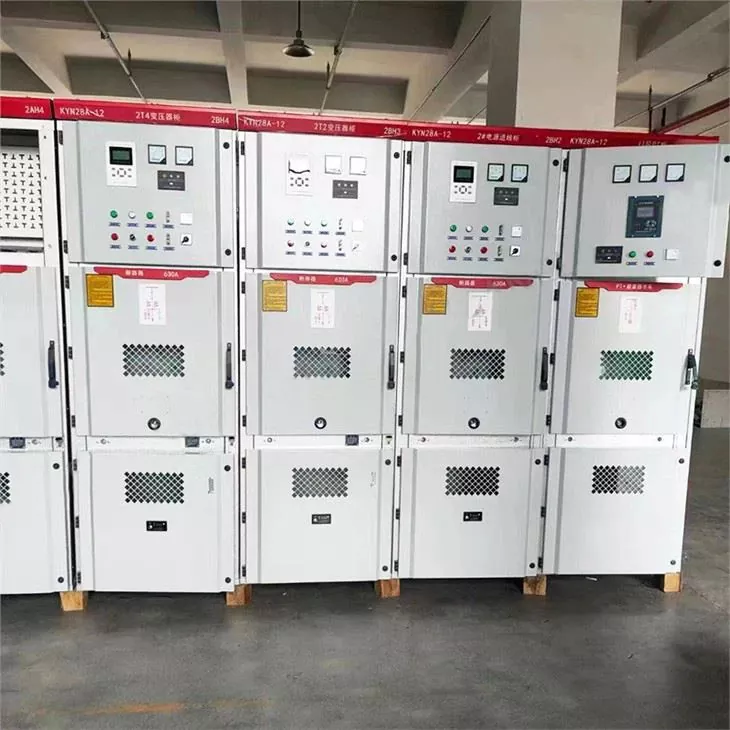

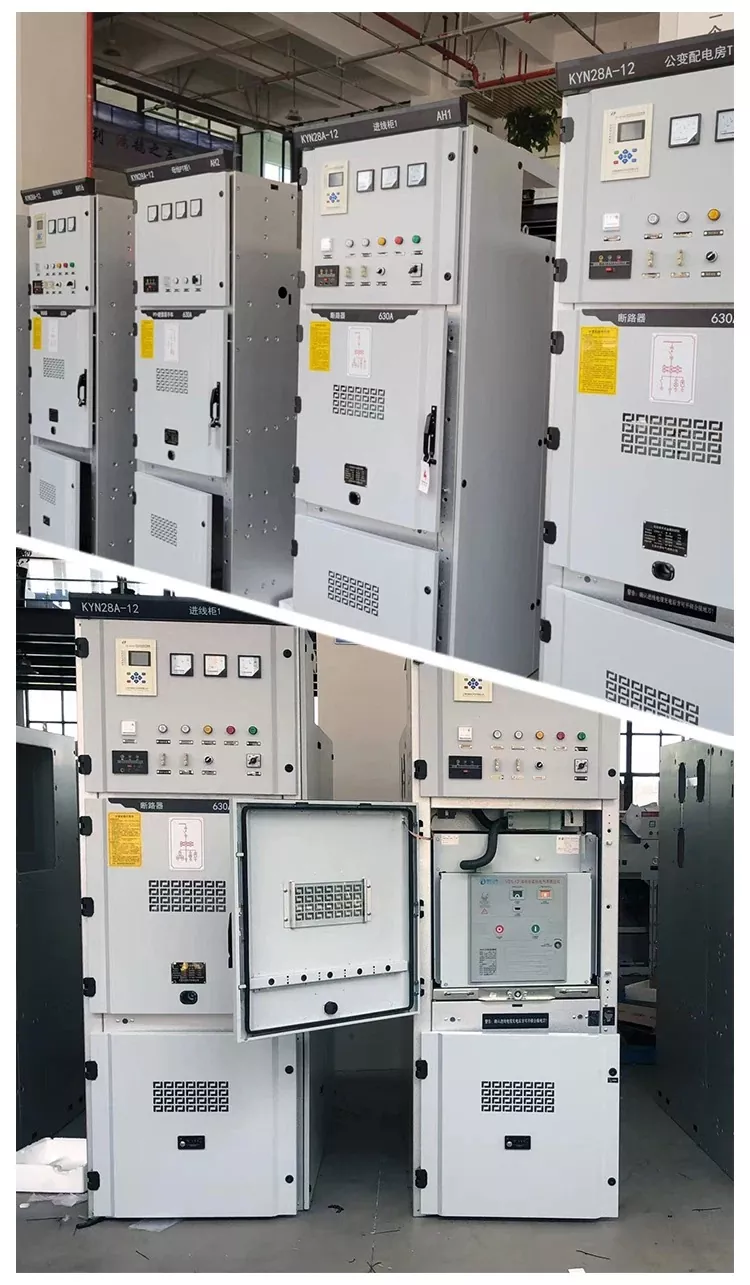

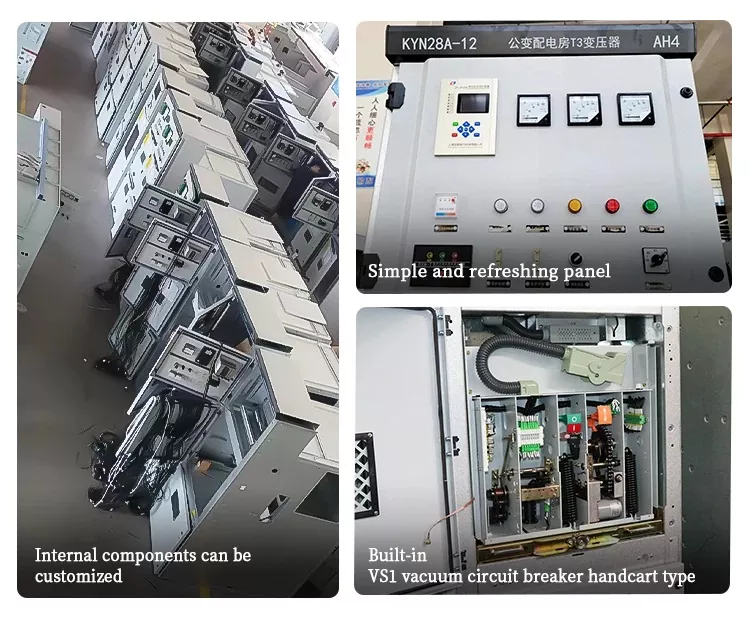

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostosować produkty zgodnie z moimi wymaganiami?

Tak, możemy dostosowywać produkty zgodnie z wymaganiami klientów. Ogólnie rzecz biorąc, klienci muszą tylko zapewnić: układ obwodu, napięcie, prąd itp.

Jaki jest Twój najszybszy czas dostawy?

Zwykle przyjmujemy zapytania klientów. Po podłączeniu parametrów technicznych Gabinetu przełącznika, wydawanie cen i komunikowanie się z klientami na temat czasu produkcji i dostawy w oparciu o faktyczną sytuację zajmuje 1-2 dni.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. Normalny cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
