Co sprawia, że ​​wewnętrzne wyłączniki próżniowe są preferowanym wyborem dla systemów średniego napięcia?

Wewnątrz podstacji średniego napięcia rząd pokrytych metalem rozdzielnic strzeże przepływu energii elektrycznej. Kiedy wystąpi awaria – zwarcie, przeciążenie, awaria kabla – wyłącznik musi zadziałać zdecydowanie, izolując uszkodzoną sekcję, zanim uszkodzenie może się rozprzestrzenić. Od dziesięcioleci wybór technologii wyłączników jest przedmiotem debaty: olej, powietrze, SF6 czy próżnia. Jednak dzisiaj wyłonił się wyraźny zwycięzca w zakresie zastosowań wewnętrznych średniego napięcia. TheWewnętrzny wyłącznik próżniowystał się standardem branżowym, wybieranym przez zakłady użyteczności publicznej, obiekty przemysłowe i budynki komercyjne ze względu na wyjątkową wydajność, niezawodność i bezpieczeństwo. Ale co takiego jest w technologii próżniowej, że jest tak fascynująca?

Wnętrzny wyłącznik próżniowy zawdzięcza swoją dominację prostej, ale głębokiej zasadzie: przerywaczowi próżniowemu. Tworząc niemal idealną próżnię wewnątrz komory przerywacza, wyłącznik może ugasić łuk elektryczny z niezwykłą szybkością i wydajnością. W przeciwieństwie do powietrza lub oleju, próżnia nie zawiera cząsteczek gazu, które mogłyby zjonizować, więc po rozłączeniu się styków nie można utrzymać łuku. Ta nieodłączna zaleta przekłada się na krótsze czasy przerw, dłuższą żywotność styków i minimalną konserwację. Dodatkowo przerywacz próżniowy jest uszczelniony na całe życie, chroniąc styki przed środowiskiem i zapewniając stałą wydajność przez dziesięciolecia. W tym artykule zbadane zostaną czynniki techniczne, operacyjne i ekonomiczne, które sprawiają, że wyłącznik próżniowy do wnętrz jest preferowanym wyborem dla systemów średniego napięcia, porównując go z technologiami alternatywnymi i opisując szczegółowo specyficzne cechy konstrukcyjne, które zapewniają doskonałą wydajność.

Spis treści

• 1. Co to jest wyłącznik próżniowy do wnętrz i jak działa?
• 2. Dlaczego próżnia jest lepsza od innych mediów zakłócających?
• 3. Jakie są kluczowe dane techniczne wysokowydajnego wyłącznika próżniowego do zastosowań wewnętrznych?
• 4. W jaki sposób wyłącznik próżniowy do zastosowań wewnętrznych poprawia bezpieczeństwo i niezawodność systemu?
• 5. Jakie są zalety związane z kosztami konserwacji i cyklu życia?
• 6. Jak wybrać odpowiedni wyłącznik próżniowy do zastosowań wewnętrznych?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Co to jest wyłącznik próżniowy do wnętrz i jak działa?

Wnętrzny wyłącznik próżniowy to rodzaj rozdzielnicy elektrycznej zaprojektowanej specjalnie do pracy wewnątrz budynków, podstacji i innych środowiskach wewnętrznych. Służy do ochrony obwodów średniego napięcia (zwykle od 3,6 kV do 40,5 kV) przed przetężeniami i zwarciami. Rdzeniem wewnętrznego wyłącznika próżniowego jest przerywacz próżniowy, szczelna ceramiczna lub szklana obudowa zawierająca parę styków. Jeden styk jest stały, a drugi ruchomy. Przerywacz jest opróżniany do bardzo wysokiej próżni, zwykle w zakresie od 10⁻⁵ do 10⁻⁷ Torr. Kiedy wyłącznik jest zamknięty, styki są dociskane do siebie, umożliwiając przepływ prądu. W przypadku wykrycia usterki mechanizm operacyjny szybko rozdziela styki.

Kiedy styki się rozłączają, pomiędzy nimi tworzy się łuk elektryczny. Jednakże łuk istnieje tylko w oparach metalu odparowywanych z powierzchni styku. Środowisko próżniowe ma dwa kluczowe skutki. Po pierwsze, łuk jest bardzo krótkotrwały, ponieważ nie ma gazu, który mógłby go zjonizować i podtrzymać. Po drugie, łuk szybko gaśnie, gdy opary metalu skraplają się na chłodniejszych powierzchniach przerywacza. Łuk porusza się po spiralnej ścieżce na powierzchniach stykowych, co pomaga w rozprowadzaniu ciepła i zapobiega nadmiernej erozji kontaktowej. Cały proces przerwania trwa kilka milisekund, a prąd zostaje przerwany przy następnym naturalnym przejściu przez zero. Rezultatem jest czyste, wydajne przerwanie przy minimalnej energii łuku i braku emisji zewnętrznych.

Konstrukcja wyłącznika próżniowego do wnętrz obejmuje również solidny mechanizm operacyjny, zazwyczaj siłownik sprężynowy lub magnetyczny, który zapewnia siłę i prędkość niezbędną do otwierania i zamykania styków. Mechanizm zaprojektowano z myślą o wysokiej niezawodności i przewidywanej żywotności od 10 000 do 20 000 operacji. Wnętrzny wyłącznik próżniowy jest montowany w metalowej obudowie rozdzielnicy, która zapewnia niezbędną izolację, ochronę i funkcje sterujące. Cały system został zaprojektowany z myślą o bezpieczeństwie, z blokadami, izolacją i uziemieniem. Na Wenzhou Shuyi Import and Export Co., Ltd.nasze wewnętrzne wyłączniki próżniowe są produkowane z precyzją i testowane, aby zapewnić niezawodne działanie w każdych warunkach pracy.

2. Dlaczego próżnia jest lepsza od innych mediów zakłócających?

Aby zrozumieć, dlaczego próżnia jest preferowanym środkiem przerywającym w wyłącznikach średniego napięcia, pomocne jest porównanie jej z alternatywami: powietrzem, olejem i SF6. Każdy z tych mediów był stosowany w wyłącznikach, ale wszystkie mają istotne wady, które czynią je mniej odpowiednimi do zastosowań średniego napięcia w pomieszczeniach zamkniętych. Na przykład powietrze wymaga dużej szczeliny i podmuchu powietrza pod wysokim ciśnieniem, aby zgasić łuk, co sprawia, że ​​wyłącznik jest nieporęczny i głośny. Olej stwarza ryzyko pożaru i wymaga regularnej konserwacji w celu wymiany zanieczyszczonego oleju. SF6 jest silnym gazem cieplarnianym i podlega coraz większym ograniczeniom regulacyjnym.

Z kolei próżnia oferuje unikalną kombinację korzyści, które czynią ją idealnym wyborem. Najbardziej znaczącą zaletą jest wyjątkowo wysoka wytrzymałość dielektryczna próżni. Próżnia o wartości 10⁻⁵ Torra może wytrzymać gradient napięcia do 100 kV na milimetr, czyli znacznie więcej niż jakikolwiek gaz lub ciecz. Dzięki temu wewnętrzny wyłącznik próżniowy może być znacznie mniejszy i bardziej kompaktowy niż wyłącznik powietrzny lub olejowy o tej samej wartości znamionowej. Kompaktowy rozmiar jest główną zaletą w przypadku instalacji wewnętrznych, gdzie przestrzeń jest na wagę złota. Brak środka gaszącego łuk oznacza również, że wyłącznik próżniowy do wnętrz jest przyjazny dla środowiska, nie wytwarza emisji ani produktów odpadowych.

Kolejną kluczową zaletą próżni jest szybkość przerwania. Przerywacz próżniowy może ugasić łuk w zaledwie 10 milisekund, czyli szybciej niż jakakolwiek inna technologia. Prędkość ta ma kluczowe znaczenie dla ochrony wrażliwego sprzętu i minimalizacji szkód spowodowanych usterką. Przerywacz próżniowy ma również bardzo niskie napięcie łuku, co zmniejsza energię rozpraszaną w łuku i minimalizuje erozję styków. W rezultacie styki wyłącznika próżniowego do wnętrz mogą wytrzymać od 20 000 do 30 000 operacji, czyli znacznie dłużej niż w wyłącznikach powietrznych lub olejowych. Wydłużona żywotność przekłada się na niższe koszty konserwacji i krótsze przestoje. Poniższa tabela podsumowuje porównanie mediów przerywających.

3. Jakie są kluczowe dane techniczne wysokowydajnego wyłącznika próżniowego do zastosowań wewnętrznych?

Wybór odpowiedniego wyłącznika próżniowego do zastosowań wewnętrznych wymaga dokładnego zrozumienia kluczowych specyfikacji technicznych. Parametry te definiują możliwości wyłącznika, jego właściwości fizyczne i przydatność do określonych zastosowań. Specyfikacje są zazwyczaj podzielone na trzy kategorie: parametry elektryczne, parametry mechaniczne i parametry środowiskowe. Parametry elektryczne są najbardziej podstawowe i określają zdolność wyłącznika do przewodzenia prądu i przerywania zwarć.

Pierwotne parametry elektryczne to napięcie znamionowe, czyli maksymalne napięcie systemu, dla którego zaprojektowano wyłącznik próżniowy do zastosowań wewnętrznych. W przypadku zastosowań średniego napięcia jest to zazwyczaj 12 kV, 24 kV lub 40,5 kV. Kolejną krytyczną wartością jest prąd znamionowy, który jest maksymalnym prądem ciągłym, jaki wyłącznik może wytrzymać bez przekraczania limitów temperaturowych. Dla rozdzielnic średniego napięcia mieści się to zazwyczaj w zakresie od 630 A do 3150 A. Znamionowy prąd zwarciowy wyłączalny to maksymalny prąd zwarciowy, jaki może przerwać wyłącznik próżniowy do wnętrz. Jest to kluczowy parametr bezpieczeństwa, zwykle podawany w kiloamperach (kA), przy czym typowe wartości to 25 kA, 31,5 kA i 40 kA.

Dane mechaniczne dotyczą mechanizmu operacyjnego. Znamionowa sekwencja działania określa cykl pracy wyłącznika, zwykle określany jako „O – 0,3 s – CO – 3 min – CO” (otwarty – 0,3 sekundy – zamknięty – otwarty – 3 minuty – zamknięty – otwarty). Wytrzymałość mechaniczna to liczba operacji, które wyłącznik może wykonać bez konieczności konserwacji. Wysokiej jakości wyłącznik próżniowy do wnętrz będzie miał wytrzymałość mechaniczną od 10 000 do 20 000 operacji. Do ocen środowiskowych zalicza się stopień ochrony (IP), który określa poziom ochrony przed wnikaniem ciał stałych i cieczy oraz zakres temperatur otoczenia. Poniższa tabela zawiera podsumowanie typowych specyfikacji wyłącznika próżniowego do zastosowań wewnętrznych.

4. W jaki sposób wyłącznik próżniowy do zastosowań wewnętrznych poprawia bezpieczeństwo i niezawodność systemu?

Bezpieczeństwo i niezawodność systemu dystrybucji energii elektrycznej są najważniejsze, a wybór wyłącznika odgrywa kluczową rolę w osiągnięciu tych celów. Wewnętrzny wyłącznik próżniowy oferuje kilka funkcji zwiększających bezpieczeństwo systemu. Najbardziej znaczący jest szczelny charakter przerywacza próżniowego. Przerywacz to szczelna jednostka, zwykle wykonana z ceramiki lub szkła, niewymagająca ponownego napełniania ani konserwacji. Eliminuje to ryzyko związane z wyciekami oleju, gazu lub zanieczyszczeniem powietrza. Przerywacz próżniowy jest również niewrażliwy na warunki środowiskowe, takie jak wilgoć lub kurz, które mogą mieć wpływ na działanie innych typów wyłączników.

Duża prędkość przerywania wewnętrznego wyłącznika próżniowego to kolejna krytyczna cecha bezpieczeństwa. Możliwość usunięcia usterki w ciągu 30–50 milisekund minimalizuje czas trwania usterki, zmniejszając obciążenie termiczne i mechaniczne systemu. Ten krótki czas wyłączenia zmniejsza również ryzyko wystąpienia łuku elektrycznego, niebezpiecznego zdarzenia, które może spowodować poważne obrażenia personelu. Energia błysku łuku jest proporcjonalna do czasu wyłączenia, więc szybszy wyłącznik znacznie zmniejsza ryzyko wystąpienia łuku elektrycznego. Jest to główna zaleta wewnętrznego wyłącznika próżniowego w porównaniu z wolniejszymi technologiami, takimi jak wyłączniki powietrzne.

Wnętrzny wyłącznik próżniowy oferuje również doskonałą niezawodność dzięki swojej prostej, solidnej konstrukcji. Mechanizmem operacyjnym jest zazwyczaj siłownik sprężynowy lub magnetyczny z kilkoma ruchomymi częściami. Mechanizm został zaprojektowany z myślą o długiej żywotności, wysokiej niezawodności i minimalnej konserwacji. Zastosowanie technologii przerywaczy próżniowych eliminuje potrzebę stosowania skomplikowanych komór łukowych lub systemów gaszenia łuku, upraszczając konstrukcję i zmniejszając liczbę potencjalnych punktów awarii. Ta niezawodność jest kluczowym powodem, dla którego klienci z sektora użyteczności publicznej i przemysłowi wybierają wyłączniki próżniowe do zastosowań wewnętrznych do swoich krytycznych zastosowań. W firmie Wenzhou Shuyi Import and Export Co., Ltd. projektujemy nasz wyłącznik próżniowy do zastosowań wewnętrznych, koncentrując się na bezpieczeństwie i niezawodności, zapewniając naszym klientom pewność nieprzerwanego zasilania w zakresie rozdzielnicy.

Co więcej, wyłącznik próżniowy do zastosowań wewnętrznych jest z natury bezpieczny dla personelu. W przeciwieństwie do wyłączników olejowych, które mogą stwarzać ryzyko pożaru, lub wyłączników SF6, które w przypadku rozkładu gazu mogą uwalniać toksyczne produkty uboczne, przerywacz próżniowy nie zawiera żadnych materiałów niebezpiecznych. Szczelna komora próżniowa gwarantuje brak ryzyka wystąpienia łuku elektrycznego lub eksplozji. Wnętrzny wyłącznik próżniowy został również zaprojektowany z kompleksowymi systemami blokad, które zapobiegają przypadkowemu uruchomieniu, co dodatkowo zwiększa bezpieczeństwo personelu.

5. Jakie są zalety związane z kosztami konserwacji i cyklu życia?

Koszt cyklu życia wyłącznika jest krytycznym czynnikiem przy planowaniu projektu i alokacji budżetu. Chociaż początkowa cena zakupu jest ważnym czynnikiem, całkowity koszt posiadania (TCO) w całym okresie użytkowania sprzętu jest często bardziej znaczącym czynnikiem. Wnętrzny wyłącznik próżniowy oferuje znaczne korzyści w zakresie kosztów cyklu życia w porównaniu z innymi typami wyłączników, przede wszystkim ze względu na minimalne wymagania konserwacyjne i długą żywotność.

Wymagania konserwacyjne dla wewnętrznego wyłącznika próżniowego są minimalne. Przerywacz próżniowy to uszczelniona jednostka bez ruchomych części wymagających smarowania lub regulacji. Styki są uszczelnione w osłonie próżniowej i nie są wystawione na działanie atmosfery, dzięki czemu nie korodują ani nie utleniają się. Mechanizm operacyjny został zaprojektowany z myślą o długiej żywotności przy minimalnym zużyciu. W praktyce wyłącznik próżniowy do zastosowań wewnętrznych może wymagać jedynie okresowego smarowania mechanizmu operacyjnego i wizualnej kontroli elementów mechanicznych. Kontrastuje to z wyłącznikami olejowymi, które wymagają regularnego testowania, filtrowania i wymiany oleju, lub wyłącznikami SF6, które wymagają obsługi gazu i wykrywania wycieków.

Długa żywotność wewnętrznego wyłącznika próżniowego to kolejna ważna zaleta kosztowa. Przerywacz próżniowy może wytrzymać od 20 000 do 30 000 operacji, co znacznie przekracza żywotność innych technologii. Wydłużona żywotność oznacza, że ​​w całym okresie eksploatacji instalacji wewnętrzny wyłącznik próżniowy może nie wymagać wymiany. Inwestycja w wysokiej jakości wyłącznik próżniowy do wnętrz jest zatem amortyzowana w dłuższym okresie, co zmniejsza roczny koszt posiadania. Poniższa tabela ilustruje porównanie kosztów cyklu życia wewnętrznego wyłącznika próżniowego i wyłącznika SF6 w okresie 25 lat.

6. Jak wybrać odpowiedni wyłącznik próżniowy do zastosowań wewnętrznych?

Wybór odpowiedniego wyłącznika próżniowego do zastosowań wewnętrznych to systematyczny proces obejmujący ocenę wymagań technicznych aplikacji, warunków środowiskowych i planów przyszłej rozbudowy. W procesie selekcji należy kierować się poniższymi ramami. Pierwszym krokiem jest określenie wartości znamionowych napięcia i prądu systemu. Wnętrzny wyłącznik próżniowy musi być przystosowany do maksymalnego napięcia systemu, które zazwyczaj wynosi 12 kV, 24 kV lub 40,5 kV. Prąd znamionowy musi być wystarczający do wytrzymania maksymalnego ciągłego obciążenia, z marginesem na przyszły wzrost.

Drugim krokiem jest określenie poziomu prądu zwarciowego. Wnętrzny wyłącznik próżniowy musi mieć zdolność wyłączania zwarć przekraczającą maksymalny możliwy prąd zwarciowy w miejscu instalacji. Wymaga to badania zwarciowego systemu, które oblicza symetryczne i asymetryczne prądy zwarciowe. Zdolność wyłączania wyłącznika musi być wyższa niż obliczony prąd zwarciowy, z odpowiednim marginesem bezpieczeństwa. Trzecim krokiem jest rozważenie środowiska operacyjnego. Wnętrzny wyłącznik próżniowy jest przeznaczony do użytku w pomieszczeniach zamkniętych, ale specyficzne warunki środowiskowe, takie jak temperatura otoczenia, wilgotność i wysokość nad poziomem morza, mogą mieć wpływ na jego działanie. Wyłącznik musi mieć odpowiednie współczynniki obniżenia wartości znamionowych dla wysokich temperatur, dużych wysokości lub innych specjalnych warunków.

Czwartym krokiem jest ocena wymaganych funkcji ochronnych. Wnętrzny wyłącznik próżniowy jest zazwyczaj częścią zestawu rozdzielnicy, który obejmuje przekaźniki zabezpieczające, przekładniki prądowe i przekładniki napięciowe. Wybór wyłącznika powinien być skoordynowany z tymi systemami zabezpieczającymi, aby zapewnić prawidłowe wykrywanie i usuwanie usterek. Na koniec należy wziąć pod uwagę reputację producenta, certyfikaty jakości i wsparcie posprzedażowe. Poniższa tabela przedstawia schemat wyboru wyłącznika próżniowego do zastosowań wewnętrznych w oparciu o wymagania typowych zastosowań.

7. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest typowa żywotność wewnętrznego wyłącznika próżniowego?

Odpowiedź: Typowy okres użytkowania wysokiej jakości wyłącznika próżniowego do zastosowań wewnętrznych wynosi od 20 do 30 lat lub więcej. Sam przerywacz próżniowy został zaprojektowany na okres eksploatacji od 20 000 do 30 000 operacji, co znacznie przekracza typowe wymagania operacyjne instalacji rozdzielnicy średniego napięcia. Mechanizm operacyjny zaprojektowano również z myślą o wysokiej niezawodności, przy oczekiwanej żywotności od 10 000 do 20 000 operacji. Przy odpowiedniej konserwacji wewnętrzny wyłącznik próżniowy może przetrwać samą podstację.

Pytanie 2: Jak wypada wyłącznik próżniowy do wnętrz w porównaniu z wyłącznikiem SF6 pod względem wpływu na środowisko?

Odpowiedź: Wewnętrzny wyłącznik próżniowy ma znacznie mniejszy wpływ na środowisko niż wyłącznik SF6. SF6 to silny gaz cieplarniany, którego potencjał tworzenia efektu cieplarnianego jest ponad 23 000 razy większy niż CO2. Natomiast wyłącznik próżniowy do zastosowań wewnętrznych wykorzystuje uszczelniony przerywacz próżniowy, który nie emituje gazów cieplarnianych. W rezultacie wiele przedsiębiorstw użyteczności publicznej i gałęzi przemysłu przechodzi na wewnętrzne wyłączniki próżniowe w ramach swoich inicjatyw na rzecz zrównoważonego rozwoju.

Pytanie 3: Czy do przełączania baterii kondensatorów można zastosować wewnętrzny wyłącznik próżniowy?

Odpowiedź: Tak, do przełączania baterii kondensatorów można używać wewnętrznego wyłącznika próżniowego, ale musi on być specjalnie zaprojektowany do tego zadania. Przełączanie baterii kondensatorów wymaga wyłączników automatycznych o dużej wytrzymałości i zdolności do radzenia sobie z prądami rozruchowymi. Nasza fabryka w Wenzhou Shuyi Import and Export Co., Ltd. oferuje wewnętrzne wyłączniki próżniowe z dedykowanymi parametrami przełączania kondensatorów.

Pytanie 4: Jaka jest różnica pomiędzy stacjonarnym i wyjmowanym wyłącznikiem próżniowym do wnętrz?

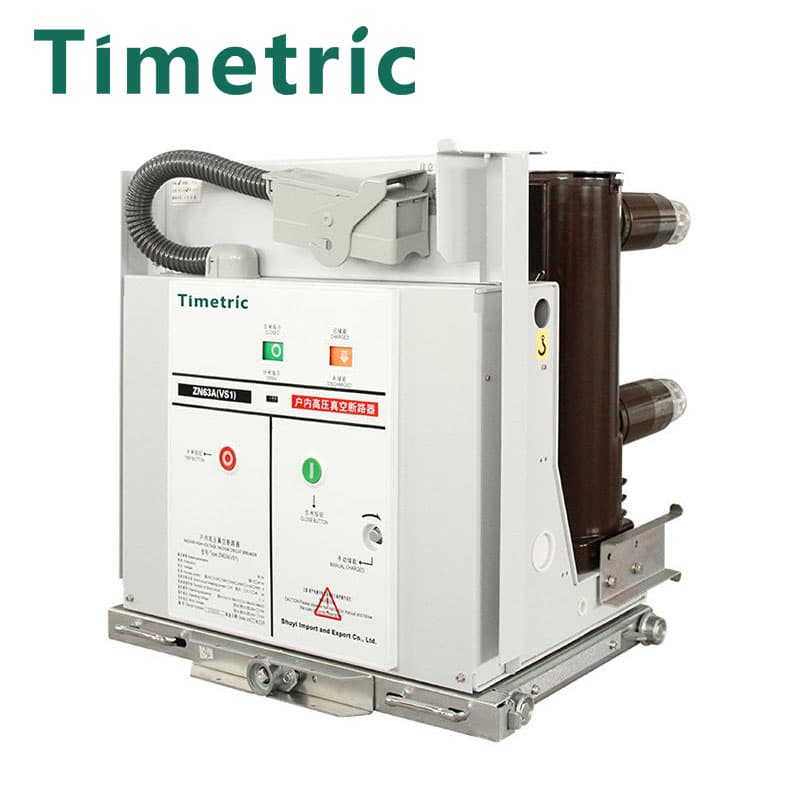

Odpowiedź: Stały wewnętrzny wyłącznik próżniowy jest na stałe zamontowany w panelu rozdzielnicy. Wyjmowany wewnętrzny wyłącznik próżniowy jest montowany na wózku, który można wysunąć z panelu w celu konserwacji lub wymiany. Wyłączniki wysuwne oferują większą elastyczność i łatwiejszą konserwację, ale są również droższe. Wybór zależy od konkretnych wymagań aplikacji.

Pytanie 5: Jakie są typowe wymagania konserwacyjne dla wewnętrznego wyłącznika próżniowego?

Odpowiedź: Wymagania konserwacyjne dla wewnętrznego wyłącznika próżniowego są minimalne. Do podstawowych zadań należy: okresowa kontrola wizualna wyłącznika i jego elementów mechanicznych, smarowanie mechanizmu napędowego zgodnie z harmonogramem producenta oraz okazjonalne sprawdzenie integralności komory próżniowej za pomocą testera próżniowego. Wyłącznik nie wymaga regularnej kalibracji ani regulacji styków, ponieważ przerywacz próżniowy jest uszczelniony na całe życie.

8. Wniosek

Wnętrzny wyłącznik próżniowy stał się preferowanym wyborem dla systemów średniego napięcia, zapewniając atrakcyjne połączenie wydajności, niezawodności i bezpieczeństwa. Jego doskonałe możliwości przerywania, niewielkie rozmiary i minimalne wymagania konserwacyjne sprawiają, że jest to idealne rozwiązanie dla szerokiej gamy zastosowań wewnętrznych. Technologia przerywacza próżniowego zapewnia szybkie i czyste przerwanie, a szczelna konstrukcja zapewnia długoterminową niezawodność i bezpieczeństwo dla środowiska. W porównaniu z innymi technologiami, wyłącznik próżniowy do wnętrz oferuje znaczące korzyści w zakresie całkowitego kosztu posiadania, bezpieczeństwa i zgodności z przepisami.

Dla inżynierów, projektantów systemów i kierowników projektów wybór odpowiedniego wyłącznika próżniowego do zastosowań wewnętrznych to kluczowa decyzja, która wpływa na wydajność i niezawodność całego układu elektrycznego. Biorąc pod uwagę specyfikacje techniczne, wymagania aplikacji i koszty cyklu życia, można wybrać wewnętrzny wyłącznik próżniowy, który będzie zapewniał niezawodną pracę przez dziesięciolecia.

W Wenzhou Shuyi Import and Export Co., Ltd. dokładamy wszelkich starań, aby dostarczać wysokiej jakości wewnętrzne wyłączniki próżniowe, które spełniają najbardziej wymagające standardy branżowe. Nasze produkty projektujemy z naciskiem na niezawodność, bezpieczeństwo i innowacyjność. Zapraszamy do skontaktowania się z naszym zespołem w celu omówienia Twoich specyficznych wymagań i odkrycia, w jaki sposób nasz wewnętrzny wyłącznik próżniowy może zwiększyć wydajność i niezawodność Twojego systemu średniego napięcia.

Skontaktuj się z Wenzhou Shuyi Import and Export Co., Ltd. już dziśaby dowiedzieć się więcej na temat naszych rozwiązań wyłączników próżniowych do zastosowań wewnętrznych i korzyści, jakie mogą one przynieść w Twojej aplikacji.
