Wyłącznik gazowy Sf6

Artykuł: wyłącznik automatyczny gazu Sf6
Doskonała skuteczność gaszenia łuku: Gaz SF6 jest bardzo skuteczny w gaszeniu łuków elektrycznych.
Prosta konstrukcja i kompaktowy rozmiar: konstrukcja jest prosta i zajmuje niewiele miejsca.
Dobra wydajność otwierania: zapewnia niezawodną i zrównoważoną pracę podczas przełączania.
Uszczelniony wyłącznik automatyczny: Działa przy minimalnym poziomie hałasu dzięki uszczelnionej konstrukcji.
Niskie obciążenie pracą związaną z przeglądami i konserwacją: wymaga rzadszej i prostszej konserwacji.

Wyślij zapytanie

Opis produktu

Artykuł: wyłącznik automatyczny gazu Sf6

Wyłącznik gazowy SF6 to trójfazowe urządzenie elektryczne wysokiego napięcia przeznaczone do użytku na zewnątrz i posiadające następujące specyfikacje:

● Częstotliwość prądu przemiennego: 50 Hz

● Napięcie znamionowe: 72,5 kV i poniżej

● Prąd znamionowy: do 3150 A

Stosowany jest przede wszystkim do ochrony linii przesyłowych i transformatorowych elektroenergetycznych. Wyłącznik składa się z trzech biegunów zamontowanych na ramie i nie może być obsługiwany tylko jednym biegunem.

Zalety wyłącznika gazowego SF6:

1. Silna zdolność wyłączania: skutecznie przerywa wysokie prądy.

2. Długa żywotność elektryczna: Zaprojektowana do długotrwałego użytkowania.

3. Wysoki poziom izolacji: Zapewnia doskonałą izolację, aby zapobiec awariom elektrycznym.

4. Dobra skuteczność uszczelnienia: zapewnia niezawodność i minimalną konserwację.

Główne parametry techniczne

Numer	Parametr wyłącznika automatycznego gazu Sf6	Jednostka	Wartość
1	Napięcie znamionowe	kV	72.5
2	Prąd znamionowy	A	2500/3150
3	Znamionowy prąd zwarciowy wyłączalny	kA	31,5/40
4	Znamionowy prąd załączeniowy zwarcia (wartość szczytowa)	kA	80
5	Znamionowy krótkotrwały prąd wytrzymywany	kA	31,5/40
6	Znamionowy czas zwarcia	S	4
7	Znamionowy szczytowy prąd wytrzymywany (szczyt)	kA	80
8	Prąd wyłączający zwarcie w pobliżu strefy	kA	31,5×75%
9	Znamionowy prąd wyłączający poza krokiem	kA	31,5×25%
10	współczynnik pierwszego bieguna otwartego		1.5
11	Czas otwarcia	S	≤0,03
12	Czas złamania	S	≤0,06
13	Czas zamknięcia	S	≤0,15
14	podzielony czas	S	≥0,3
15	zjednoczony czas	S	0.06
16	Masa gazowego sześciofluorku siarki załadowanego do wyłącznika	kg	3.5
17	Masa brutto wyłącznika	kg	1000
18	Żywotność mechaniczna	Drugorzędne	3000

Struktura i wymiary montażowe

Środowisko pracy:

● Zakres temperatur: Zaprojektowany do efektywnej pracy w szerokim zakresie temperatur, zazwyczaj od -25°C do +40°C, choć w przypadku niektórych modeli mogą obowiązywać inne ograniczenia.

● Wilgotność: Młot może pracować w środowiskach o dużej wilgotności, jednak odpowiednie uszczelnienie gwarantuje, że wilgoć nie przedostanie się do komory gazowej.

● Wysokość: Odpowiednia do lokalizacji na dużych wysokościach, ze specyfikacjami wydajności dostosowanymi do obniżonego ciśnienia atmosferycznego.

● Poziom zanieczyszczenia: Można stosować w środowiskach o różnym poziomie zanieczyszczenia; jednakże w przypadku obszarów silnie zanieczyszczonych konieczne jest zapewnienie odpowiedniej izolacji i konserwacji.

Możliwe przyczyny awarii obwodu elektrycznego

● Awaria izolacji: Zniszczenie lub uszkodzenie materiałów izolacyjnych może prowadzić do zwarć lub zwarć doziemnych.

● Zanieczyszczenie gazu SF6: Zanieczyszczenia lub wilgoć w gazie SF6 mogą pogorszyć jego właściwości izolacyjne, prowadząc do awarii.

● Awaria mechaniczna: Zużycie elementów mechanicznych, takich jak ruchome styki lub mechanizmy operacyjne, może powodować problemy w działaniu.

● Niewłaściwa konserwacja: Brak regularnych przeglądów i konserwacji może spowodować niezauważone zużycie lub usterki.

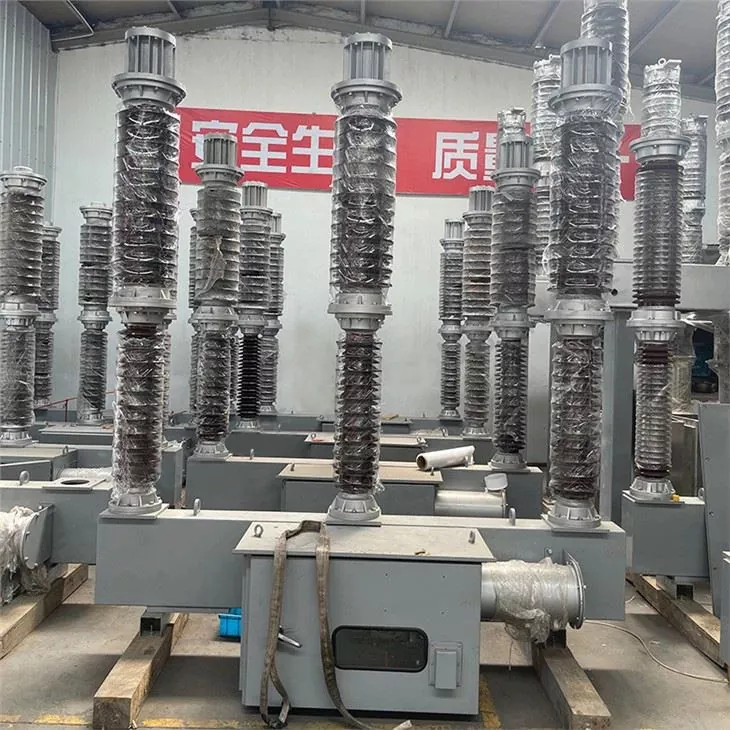

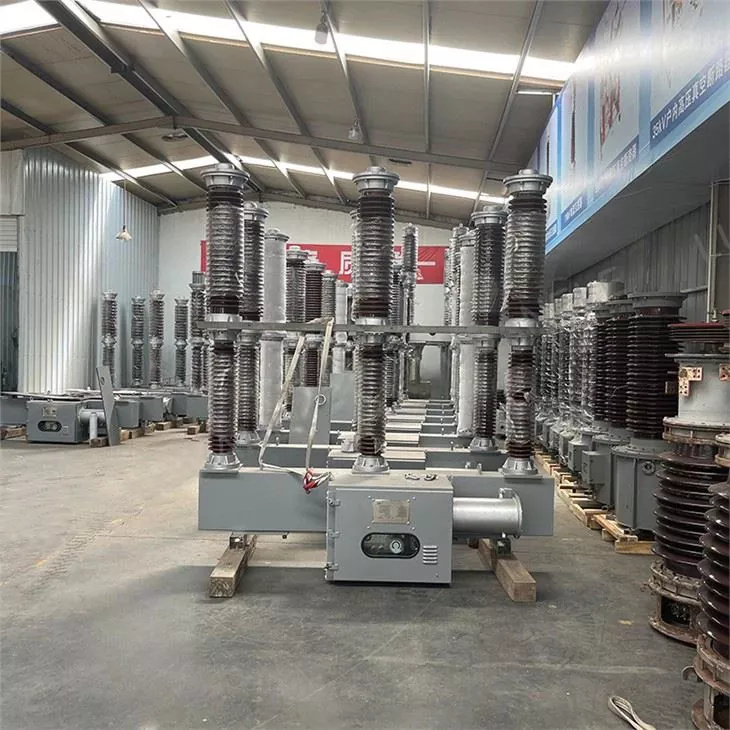

Produkt Prawdziwy strzał

Często zadawane pytania

A1: Co to jest gaz SF6?
Q1:SF6 (sześciofluorek siarki) to gaz elektroujemny stosowany jako środek izolujący i gaszący łuk w urządzeniach wysokiego napięcia.

A2: Dlaczego w wyłącznikach automatycznych stosuje się gaz SF6?
Gaz Q2:SF6 ma doskonałe właściwości izolacyjne i wysoką zdolność wyłączania, dzięki czemu skutecznie zapobiega wyładowaniom łukowym i zapewnia bezpieczeństwo w zastosowaniach wysokiego napięcia.

A3:Jakie są główne zalety wyłączników gazowych SF6?
Pytanie 3:Kluczowe zalety obejmują dużą zdolność wyłączania, długą żywotność elektryczną, wysoki poziom izolacji i dobre właściwości uszczelniające, co prowadzi do zmniejszonych potrzeb konserwacyjnych.

A4:Jakie jest typowe środowisko pracy wyłączników gazowych SF6?

Pytanie 4:Są przeznaczone do pracy w różnych warunkach, w tym w szerokim zakresie temperatur, dużej wilgotności i na dużych wysokościach, ale wymagają dobrej wentylacji i odpowiedniego uszczelnienia.
