Jednostka główna izolowanego gazu SF6

Główna jednostka pierścienia izolowanego gazem SF6: Gaz SF6 jest stosowany jako ośrodek gaszenia i izolacji; Szafka przełącznika jest w pełni uszczelnioną, w pełni izolowaną konstrukcją; Kusiła, przełącznik i części na żywo są całkowicie zamknięte w obudowie ze stali nierdzewnej. Wnęka jest wypełniona gazem SF6, a poziom ochrony osiąga IP67; Cały rozdzielnica są całkowicie nienaruszone przez zewnętrzne warunki środowiskowe, a normalne działanie przełącznika można zapewnić nawet w skrajnych przypadkach (takich jak zanurzenie wody krótkoterminowej), a produkt jest wolny od konserwacji na całe życie. Szafka przełącznika ma kompletne „pięcioosobowe” urządzenie blokujące, które całkowicie eliminuje awarie personelu i sprzętu spowodowane niewłaściwą działaniem człowieka. Wszystkie szafki na przełączniki mają niezawodne i bezpieczne kanały pomocy, które mogą zapewnić bezpieczeństwo osobiste operatorów nawet w skrajnych przypadkach. Szafka przełącznika jest podzielona na dwa typy: kombinacja jednostek stałej i kombinacja jednostek rozszerzalnych. Szafka przełącznika zwykle wchodzi i wychodzi z przodu, a także może zrealizować rozszerzenie boczne lub rozszerzenie boczne zgodnie z różnymi pozycjami instalacyjnymi; Szafka jest niewielka i łatwa w instalacji, co może być odpowiednie do użytku w miejscach o małej przestrzeni i trudnym środowisku; Szafka przełącznika może być wyposażona w urządzenia elektryczne, zdalne i monitorowanie zgodnie z różnymi potrzebami użytkowników.

GB/T3804 3,6KV ~ 40,5 kV Wysokie napięcie przełącznika prądu przemiennego

GB/T1984 WYKRYWA WYSOKIMICA WYSOKIE

GB/T16926 Wysokie napięcie urządzenia łączące przełączanie przełącznika prądu przemiennego

GB/T1985 Wysokie napięcie odłącza prąd przemiennego i przełącznik uziemienia

GB/T3906 3,6KV ~ 40,5 kV AC Exclosed Metal SwEggear and Control Sprzęt

GB/T11022 Wspólne wymagania techniczne dla standardów rozdzielnicy wysokiego napięcia i urządzeń sterujących

GB/T4208 Ochrona Ochrony (kod IP)

DL/T404 3,6KV ~ 40,5 kV AC Exclosed Metal SwEggear and Control Sprzęt

GB/T311.1 Koordynacja izolacji Część 1: Definicja, zasady i planowanie

12KV Ring Network Cabinet (Box) Standaryzowany plan projektowania i dostosowywania (wersja 2022)

Główne parametry techniczne

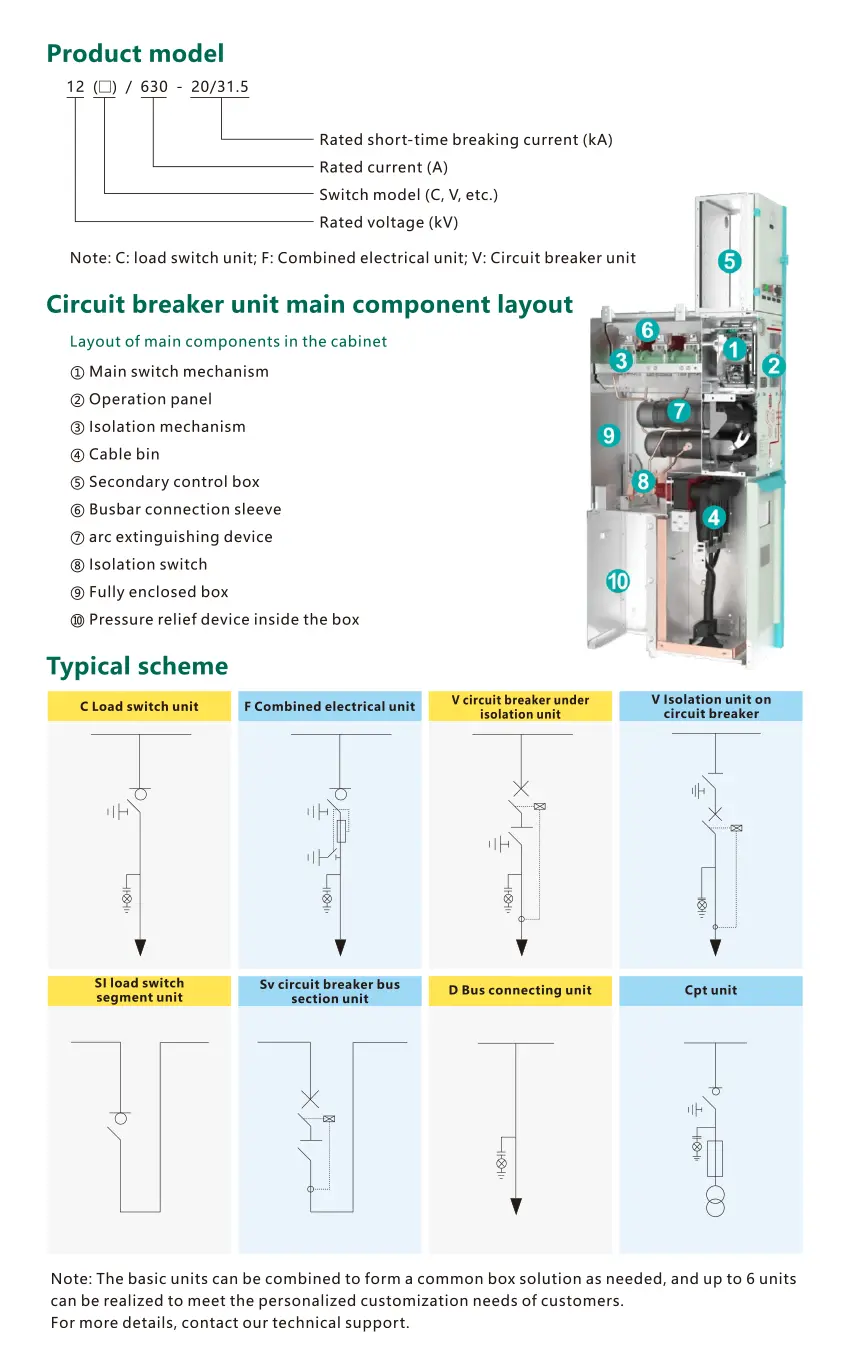

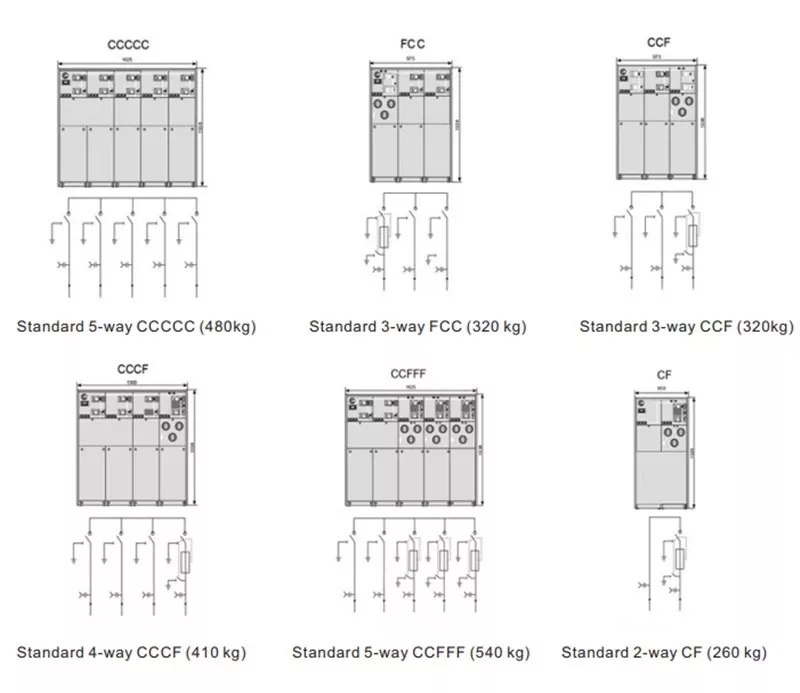

Struktura i wymiary montażu

Środowisko pracy ：

Electrics Electricsf6 Izolowany gaz

1. Temperatura ambitna: -40ºC ~+45ºC;

2. wilgotność powiązana: codzienna średnia nie ponad 95%, co miesiąc nie jest ponad 90%;

3. wolność: nie przekracza 4000 m;

4. Miejsce instalacyjne powinno być wolne od pożaru, wybuchowego niebezpieczeństwa, poważnego zanieczyszczenia, korozji chemicznej lub silnych wibracji.

Zalety i funkcje rozdzielnicy

Jednostka główna izolowana gazem elektryki ElectricsF6 obejmuje następujące aspekty:

1. Bezpieczne i niezawodne: nadmuchiwana szafka wykorzystuje wysokiej jakości gaz SF6, który ma silny ładunek ujemny i doskonałą wydajność izolacji. W jednolitym polu elektrycznym wytrzymałość izolacji jest około 2 do 3 razy większa niż w powietrzu i nie jest toksyczna i bezwonna. Jest również nieskrępowalny, ma doskonałą wydajność gaśniczą łuku i wydajność chłodzenia, dzięki czemu przełącznik obciążenia może szybko i niezawodnie gasić łuk po odcięciu prądu.

2. Mały rozmiar. Zastosowanie gazu SF6 o doskonałej wydajności izolacji sprawia, że ​​nadmuchiwana szafka jest mniejsza, lżejsza i bardziej kompaktowa w zakresie wydajności, bezpieczeństwa i niezawodności, która znacznie oszczędza przestrzeń dla użytkowników.

3. Zaawansowane i elastyczne. Nadmuchiwana szafka przyjmuje zaawansowane na całym świecie koncepcje projektowe i metody testu produkcyjnego, dzięki czemu cała seria produktów jest prosta w strukturze, elastyczną działającą i niezawodną w blokowaniu. Ponadto wykorzystuje zaawansowaną technologię wykrywania i najnowsze urządzenia ochrony mikrokomputerów. Można zapewnić różnorodne rozwiązania techniczne w celu zaspokojenia różnych potrzeb użytkowników.

4. W pełni modułowa konstrukcja, w pełni zamknięta struktura i kompleksowa ekspansja. Nadmuchiwana szafka to nowa generacja kompaktowego modułowego rozdzielnicy. Pudełko gazowe jest przyspawane z wysokiej jakości płytek ze stali nierdzewnej 3 mm, a wszystkie żywe części wysokiego napięcia (takie jak przełączniki próżniowe, przełączniki obciążenia i szyny) są uszczelnione w pudełku wypełnionym gazem SF6. Cała seria produktów ma modułową strukturę, taką jak typ jednostki i uniwersalny typ pudełka. Każdy moduł ma swoją własną funkcję i osobną metalową powłokę, którą można rozszerzyć do woli.

5. Możliwość dostosowania na każdą pogodę. Gaza wypełniona gazem przyjmuje zamkniętą strukturę, a pierwotny system przewodzący jest całkowicie niezależny od środowiska pracy z SF6 jako medium, i nie ma na to wpływu środowisko zewnętrzne (takie jak: kondensacja, zanieczyszczenie, spray solne, małe zwierzęta i chemikalia itp.). Jest naprawdę bezobsługowy, odpowiedni dla różnych trudnych miejsc i ma silne zdolności antymersizacyjne. Pudełko powietrzne i skrzynia bezpieczników osiągnęły poziom ochrony IP67. Zapewnij naszym użytkownikom niezawodny system zasilania oraz ekonomiczne koszty eksploatacji i konserwacji.

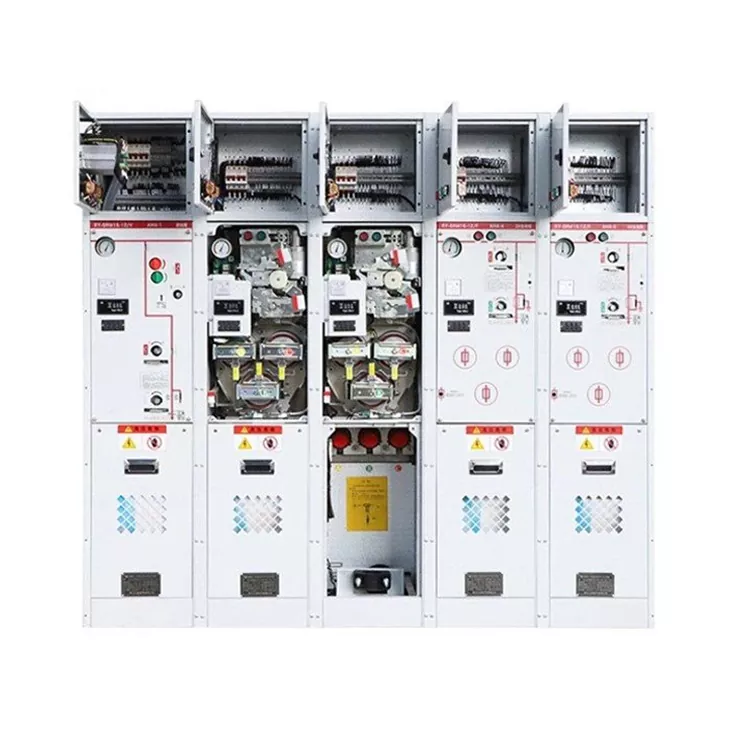

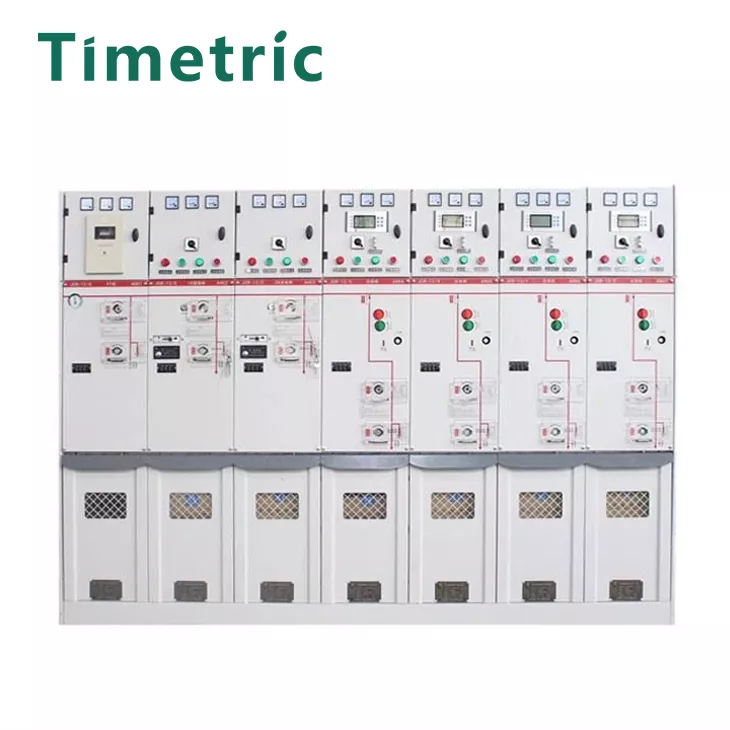

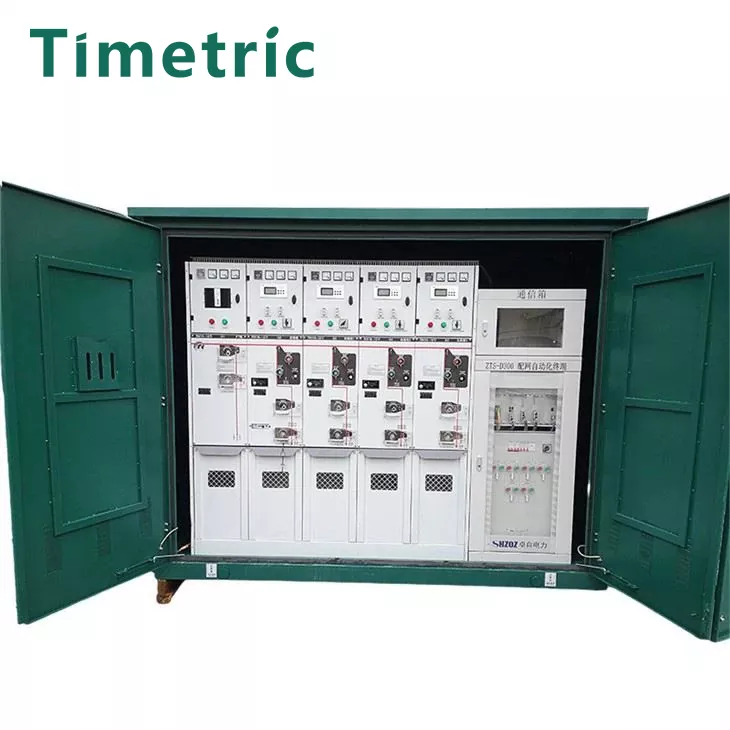

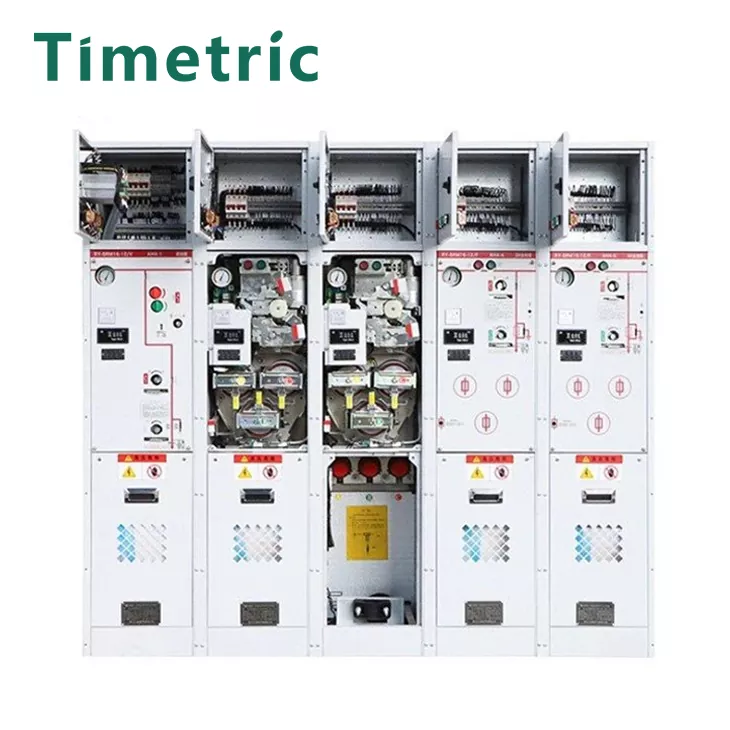

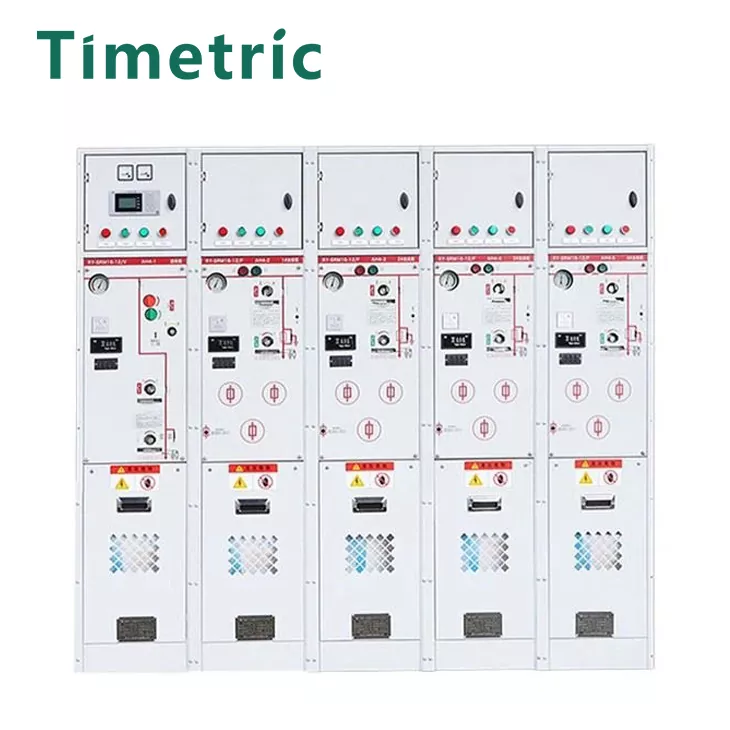

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostosować produkty zgodnie z moimi wymaganiami?

Tak, możemy dostosowywać produkty zgodnie z wymaganiami klientów. Ogólnie rzecz biorąc, klienci muszą tylko zapewnić: układ obwodu, napięcie, prąd itp.

Jaki jest Twój najszybszy czas dostawy?

Zwykle przyjmujemy zapytania klientów. Po podłączeniu parametrów technicznych Gabinetu przełącznika, wydawanie cen i komunikowanie się z klientami na temat czasu produkcji i dostawy w oparciu o faktyczną sytuację zajmuje 1-2 dni.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. .Normalna cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
