XGN -12 (z) T630-20 serii 10KV wyłącznik graniczny rozdzielnica wewnętrzna

1. XGN -12 (Z) T630-20 Seria 10KV wyłącznik graniczny Włącznika główna II i III jest nową generacją głównej jednostki pierścieniowej z przełącznikiem obciążenia heksaklorku siarki jako przełącznik główny. Przyjmuje izolację powietrza, kompaktową i prostą strukturę, elastyczną obsługę, łatwą instalację i ma wiele funkcji blokujących. Może być szeroko stosowany w systemie automatyzacji sieci dystrybucji z mechanizmem elektrycznym, PT, CT, UPS, RTU itp. Dzięki nowoczesnej technologii czujników i przekaźnikowi ochrony może w pełni zaspokoić zmieniające się potrzeby rynku dzięki zaawansowanej wydajności technicznej oraz lekkiej i elastycznej montażu.

Timetryczne elektryczne XGN -12 (Z) / T630-20 Seria 10KV 10KV wyłącznik Włącznika wewnętrzna, podstawowe jednostki przełączników obejmują szafkę przełącznika obciążenia, kombinację szafki elektrycznej, szafka wyłącznika. Szafka przełącznika obciążenia jest wyposażona w połączony trzypozycyjny przełącznik obciążenia; Połączona szafka elektryczna jest wyposażona w kombinację przełącznika obciążenia; Szafka wyłącznika jest wyposażona w specjalny wyłącznik próżniowy XGN-12/T630-20 i odłączenie trzypozycyjne; Wielofunkcyjna szafka jednostkowa jest kombinacją powyższych jednostek funkcjonalnych.

Timetryczne elektryczne XGN -12 (Z) / T630-20 Seria 10KV 10 kV wyłącznik wyłącznika wewnętrznego składa się z funkcjonalnych przedziałów, takich jak jednostka inflacyjna, pomieszczenie mechanizmu, salę kablową, pomieszczenie na kanale pomocy ciśnieniowej, pomieszczenie na przyrząd itp., Wśród których jednostka inflacyjna jest elementem podstawowym.

Trzypozycyjny przełącznik obciążenia ma trzy pozycje: „zamknięcie”, „otwieranie” i „uziemienie”. Trzy pozycje są ze sobą połączone. Zgodnie z funkcją można go rozłożyć na przełącznik obciążenia i przełącznik uziemienia, dzieląc obrotowy wał. Trzy-pozycyjny przełącznik obciążenia jest wyposażony w trzyosobowy mechanizm operacyjny. Strona funkcji przełącznika obciążenia może być obsługiwana przez elektryczne lub ręczne magazynowanie energii sprężyny, a sprężyna można szybko otworzyć i zamykać po przejściu środka; Strona funkcji przełącznika uziemienia jest obsługiwana ręcznie, a sprężynę można otworzyć i szybko zamykać po przejściu środka.

Główny obwód czasowy elektrycznego XGN -12 (Z) / T630-20 serii 10KV 10KV wyłącznik przełącznika wewnętrznego (każdy przełącznik, wewnętrzne szynie łączące, zewnętrzną rurkę bezpiecznika itp.) Jest zamknięty w zamkniętym pudełku wypełnionym gazem SF6.

Gdy występuje wewnętrzna uszkodzenie łuku z powodu nieprawidłowych warunków pracy lub błędnej formy, generowany gaz wysokociśnieniowy jest rozładowywany przez kanał utworzony przez zniszczenie pęknięcia dysku.

Szafki tworzą skuteczne podstawowe połączenie przez łącznik matki, który jest w pełni izolowany i w pełni uszczelniony.

Linie wlotowe i wylotowe, PT i Błyskawica, tworzą skuteczne połączenie poprzez akcesoria kablowe, które są w pełni izolowane i w pełni uszczelnione.

CT przyjmuje typ rdzenia kablowego, aby zapewnić pełną izolację i pełne uszczelnienie.

Opis modelu

Główne parametry techniczne

Struktura i wymiary montażu

Środowisko pracy ：

Czasoprzestrzenny ElectricXGN -12 (Z) / T630-20 Seria 10KV wyłącznik graniczny Włącznika Walka Wewnętrzna środowisko użytkowania ：

◆ Temperatura powietrza otoczenia: górna granica + 40 ℃, dolna granica -40 ℃

◆ Wilgotność: Średnia codzienna wilgotność względna wynosi nie więcej niż 95%; Średnia miesięczna to nie więcej niż 90%.

◆ Ciśnienie pary wodne: Średnia dzienna nie jest większa niż 2,2 kPa; Średnia miesięczna to nie więcej niż 1,8 kPa;

◆ Wysokość jest nie większa niż 2000 m.

◆ Otaczające powietrze nie jest oczywiście zanieczyszczone przez kurz, dym, żrące i łatwopalne gaz, parę lub mgłą solne.

◆ Amplituda interferencji elektromagnetycznej indukowanej w układzie wtórnym nie przekracza 1,6 kV.6. Nie ma ognia, zagrożenia wybuchu, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji.

7. Specjalne warunki pracy, stosowane w normalnych warunkach środowiskowych przekraczających określone warunki, będą negocjowane przez użytkownika i producenta.

Zalety i funkcje rozdzielnicy

Timetryczne elektryczne czasowo -czasowe elektryczne -12 (z) / T630-20 serii 10KV wyłącznik graniczny rozdzielnica indoorInclude następujące aspekty:

1. Modułowa konstrukcja, łatwa do rozszerzenia.

2. Stala ze stali nierdzewnej laserowa komora spawania gazu.

3. Wtyczka izolowana stałe koupler szynowy jest używany między szafkami, a operacja gazu SF6 nie jest zaangażowana po rozszerzaniu szafki przełącznika.

4. Wewnętrzne stożkowe lub zewnętrzne wtyczkę kabla stożkowego, prosta i szybka instalacja.

5. Wszystkie elektrody w napełnieniu gazowym są elektrodami łukowymi.

6. Monitorowanie przekaźników gęstości gazu online.

7. Ma niezawodne urządzenie do uwalniania ciśnienia i kanał zwolnienia.

8. Można zapewnić pojedynczą szafkę lub wspólną szafkę na urządzenia pudełkowe.

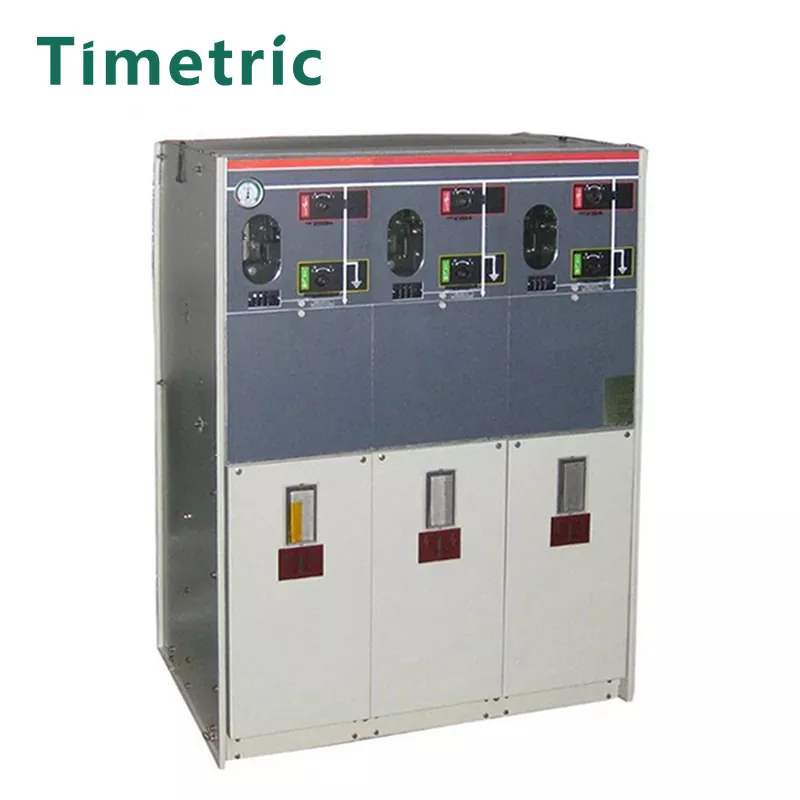

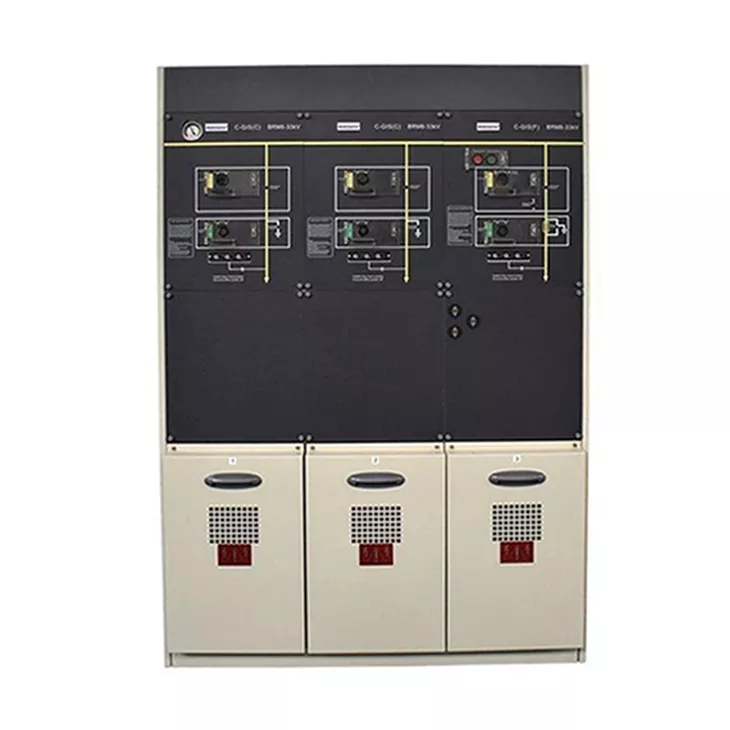

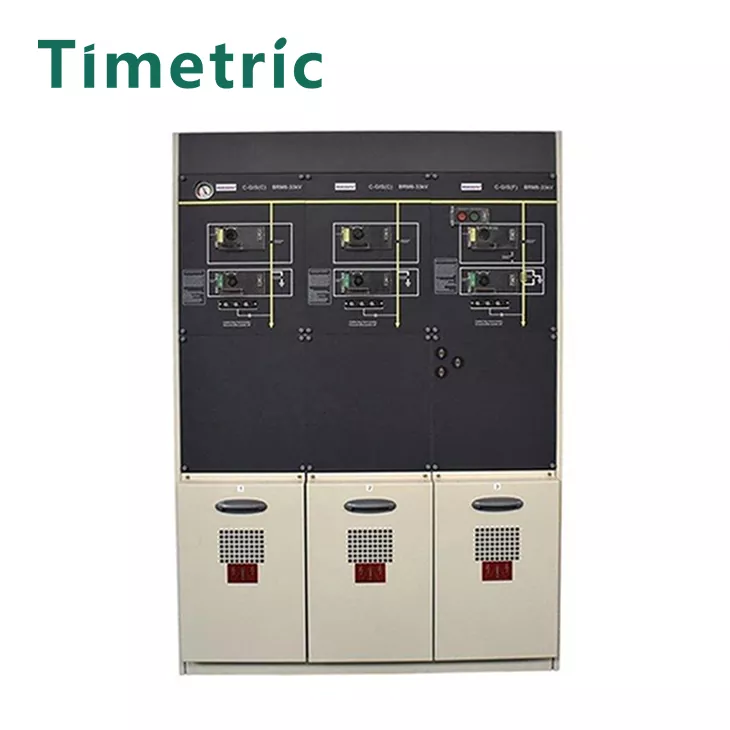

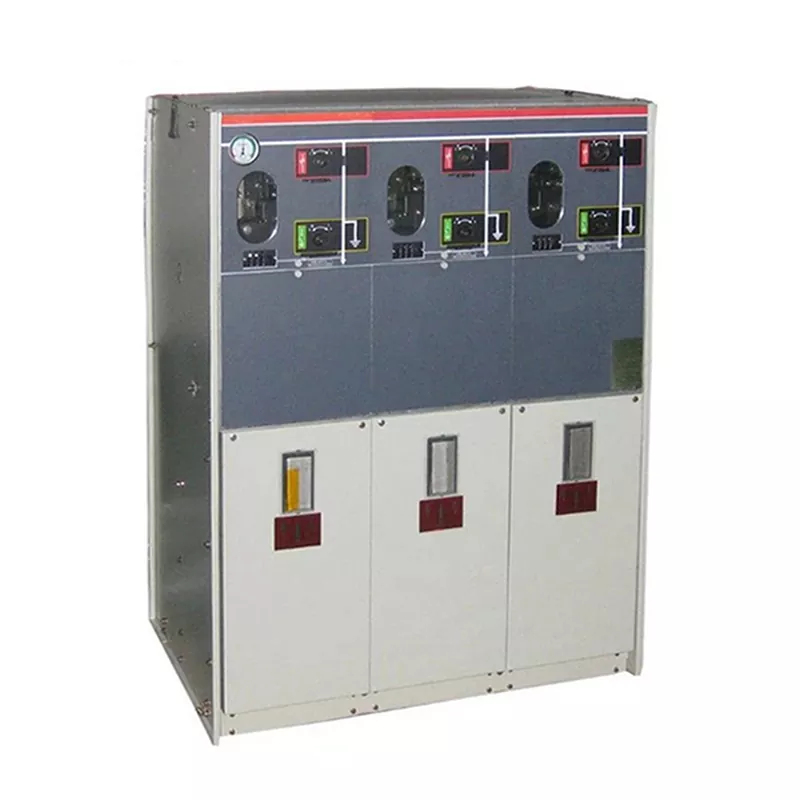

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostosować produkty zgodnie z moimi wymaganiami?

Tak, możemy dostosowywać produkty zgodnie z wymaganiami klientów. Ogólnie rzecz biorąc, klienci muszą tylko zapewnić: układ obwodu, napięcie, prąd itp.

Jaki jest Twój najszybszy czas dostawy?

Zwykle przyjmujemy zapytania klientów. Po podłączeniu parametrów technicznych Gabinetu przełącznika, wydawanie cen i komunikowanie się z klientami na temat czasu produkcji i dostawy w oparciu o faktyczną sytuację zajmuje 1-2 dni.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. Normalny cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
