XGN -12 (z) T630-20 Seria 10KV Odłącznik wyłącznika granicznego

1. Timetryczne XGN -12 (Z) T630-20 Seria 10KV Breaker Breaker Włącznika II i III JEDNOSTKA Główna to nowa generacja głównego urządzenia pierścieniowego z przełącznikiem obciążenia heksaklorku siarki jako przełącznik główny. Przyjmuje izolację powietrza, kompaktową i prostą strukturę, elastyczną obsługę, łatwą instalację i ma wiele funkcji blokujących. Może być szeroko stosowany w systemie automatyzacji sieci dystrybucji z mechanizmem elektrycznym, PT, CT, UPS, RTU itp. Dzięki nowoczesnej technologii czujników i przekaźnikowi ochrony może w pełni zaspokoić zmieniające się potrzeby rynku dzięki zaawansowanej wydajności technicznej oraz lekkiej i elastycznej montażu.

Timetryczne elektryczne XGN -12 (z) / T630-20 Seria 10KV rozdzielnica wyłącznika granicznego, podstawowe jednostki przełączników obejmują szafkę przełącznika obciążenia, kombinację szafki elektrycznej, szafka wyłącznika. Szafka przełącznika obciążenia jest wyposażona w połączony trzypozycyjny przełącznik obciążenia; Połączona szafka elektryczna jest wyposażona w kombinację przełącznika obciążenia; Szafka wyłącznika jest wyposażona w specjalny wyłącznik próżniowy XGN-12/T630-20 i odłączenie trzypozycyjne; Wielofunkcyjna szafka jednostkowa jest kombinacją powyższych jednostek funkcjonalnych.

Timetryczne elektryczne XGN -12 (Z) / T630-20 Seria 10KV rozdzielnica wyłącznika granicznego składa się z funkcjonalnych przedziałów, takich jak jednostka inflacyjna, pomieszczenie mechanizmu, kabla, pomieszczenie na kanale ciśnieniowe, pomieszczenie instrumentów itp., Wśród których jednostka inflacyjna jest komponentem podstawowym.

Trzypozycyjny przełącznik obciążenia ma trzy pozycje: „zamknięcie”, „otwieranie” i „uziemienie”. Trzy pozycje są ze sobą połączone. Zgodnie z funkcją można go rozłożyć na przełącznik obciążenia i przełącznik uziemienia, dzieląc obrotowy wał. Trzy-pozycyjny przełącznik obciążenia jest wyposażony w trzyosobowy mechanizm operacyjny. Strona funkcji przełącznika obciążenia może być obsługiwana przez elektryczne lub ręczne magazynowanie energii sprężyny, a sprężyna można szybko otworzyć i zamykać po przejściu środka; Strona funkcji przełącznika uziemienia jest obsługiwana ręcznie, a sprężynę można otworzyć i szybko zamykać po przejściu środka.

Główny obwód czasowy elektrycznego XGN -12 (Z) / T630-20 Seria 10KV rozdzielnica wyłącznika (każdy przełącznik, wewnętrzne szynie łączące, zewnętrzną rurkę bezpiecznika itp.) Jest zamknięty w uszczelnionym pudełku wypełnionym gazem SF6.

Gdy występuje wewnętrzna uszkodzenie łuku z powodu nieprawidłowych warunków pracy lub błędnej formy, generowany gaz wysokociśnieniowy jest rozładowywany przez kanał utworzony przez zniszczenie pęknięcia dysku.

Szafki tworzą skuteczne podstawowe połączenie przez łącznik matki, który jest w pełni izolowany i w pełni uszczelniony.

Linie wlotowe i wylotowe, PT i Błyskawica, tworzą skuteczne połączenie poprzez akcesoria kablowe, które są w pełni izolowane i w pełni uszczelnione.

CT przyjmuje typ rdzenia kablowego, aby zapewnić pełną izolację i pełne uszczelnienie.

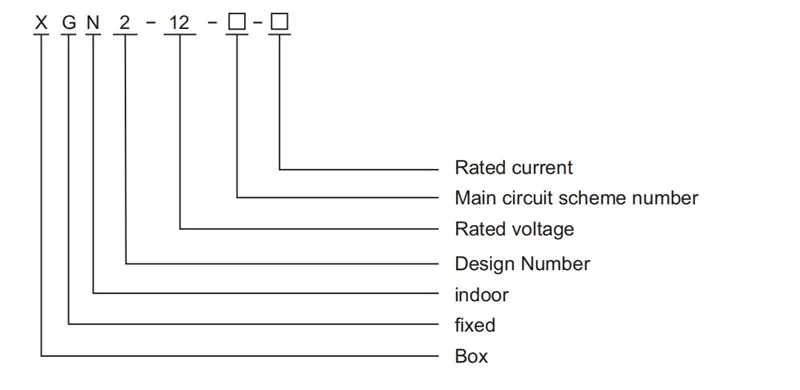

Opis modelu

Główne parametry techniczne

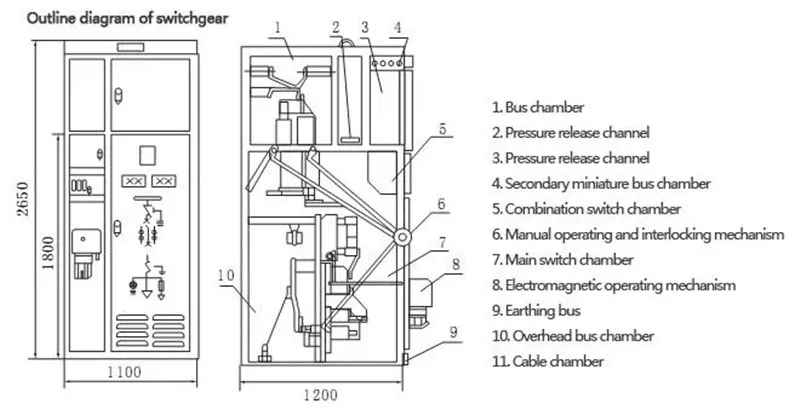

Struktura i wymiary montażu

Środowisko pracy ：

Czasoprzestrzenny ElectricxGN -12 (z) / T630-20 Seria 10KV Wyłącznik wyłącznika Zastosowanie środowiska użytkowania ：

◆ Temperatura powietrza otoczenia: górna granica + 40 ℃, dolna granica -40 ℃

◆ Wilgotność: Średnia codzienna wilgotność względna wynosi nie więcej niż 95%; Średnia miesięczna to nie więcej niż 90%.

◆ Ciśnienie pary wodne: Średnia dzienna nie jest większa niż 2,2 kPa; Średnia miesięczna to nie więcej niż 1,8 kPa;

◆ Wysokość jest nie większa niż 2000 m.

◆ Otaczające powietrze nie jest oczywiście zanieczyszczone przez kurz, dym, żrące i łatwopalne gaz, parę lub mgłą solne.

◆ Amplituda interferencji elektromagnetycznej indukowanej w układzie wtórnym nie przekracza 1,6 kV.6. Nie ma ognia, zagrożenia wybuchu, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji.

7. Specjalne warunki pracy, stosowane w normalnych warunkach środowiskowych przekraczających określone warunki, będą negocjowane przez użytkownika i producenta.

Zalety i funkcje rozdzielnicy

Timetryczne elektryczne czasowo -czasowe elektryczne -12 (z) / T630-20 serii 10KV 10KV wyłącznika wyłącznika Włącznika Włączniki następujące aspekty:

1. Modułowa konstrukcja, łatwa do rozszerzenia.

2. Stala ze stali nierdzewnej laserowa komora spawania gazu.

3. Wtyczka izolowana stałe koupler szynowy jest używany między szafkami, a operacja gazu SF6 nie jest zaangażowana po rozszerzaniu szafki przełącznika.

4. Wewnętrzne stożkowe lub zewnętrzne wtyczkę kabla stożkowego, prosta i szybka instalacja.

5. Wszystkie elektrody w napełnieniu gazowym są elektrodami łukowymi.

6. Monitorowanie przekaźników gęstości gazu online.

7. Ma niezawodne urządzenie do uwalniania ciśnienia i kanał zwolnienia.

8. Można zapewnić pojedynczą szafkę lub wspólną szafkę na urządzenia pudełkowe.

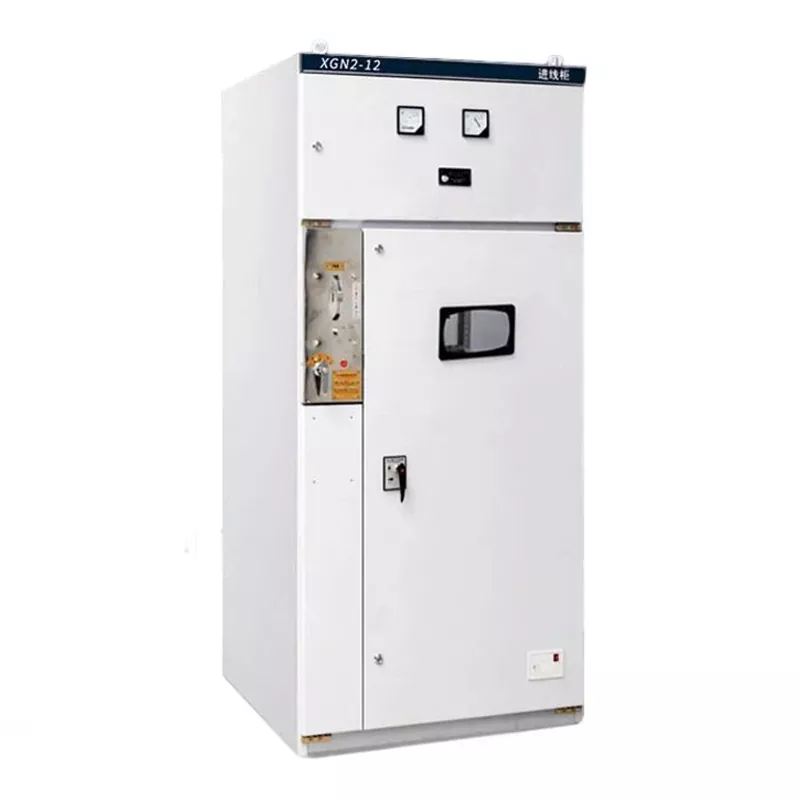

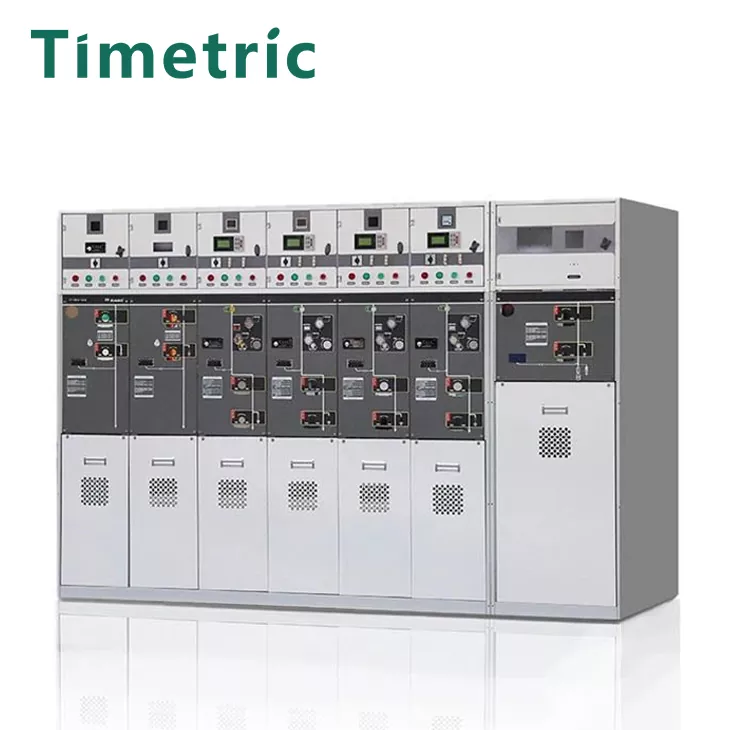

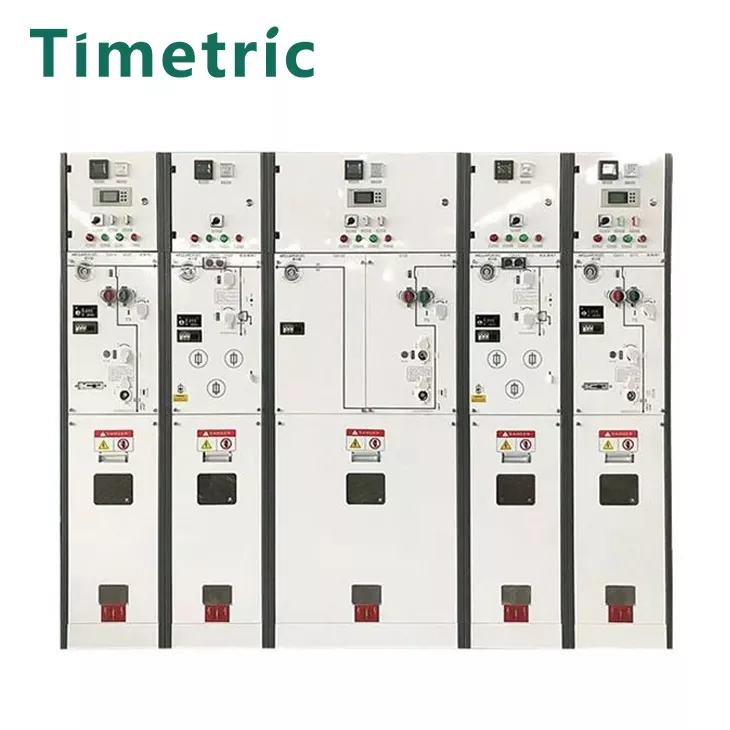

Produkt prawdziwy strzał

FAQ

Czy Twoja firma może dostosować produkty zgodnie z moimi wymaganiami?

Tak, możemy dostosowywać produkty zgodnie z wymaganiami klientów. Ogólnie rzecz biorąc, klienci muszą tylko zapewnić: układ obwodu, napięcie, prąd itp.

Jaki jest Twój najszybszy czas dostawy?

Zwykle przyjmujemy zapytania klientów. Po podłączeniu parametrów technicznych Gabinetu przełącznika, wydawanie cen i komunikowanie się z klientami na temat czasu produkcji i dostawy w oparciu o faktyczną sytuację zajmuje 1-2 dni.

Jaka jest Twoja usługa posprzedażna?

Wspieramy roczną gwarancję. Normalny cytat nie obejmuje usługi posprzedażnej na miejscu. Dostępna jest bezpłatna komunikacja i wskazówki online.
