Wbudowany wyłącznik próżniowy typu biegunowego

Znajdź ogromny wybór wyłączników próżniowych z wbudowanymi biegunami z Chin w Wenzhou Shuyi Import and Export Co., Ltd. Zapewnij profesjonalną obsługę posprzedażną i odpowiednią cenę, czekamy na współpracę. Cieszymy się, że możemy zostać Twoim długoterminowym partnerem w Chinach.

Wyślij zapytanie

Opis produktu

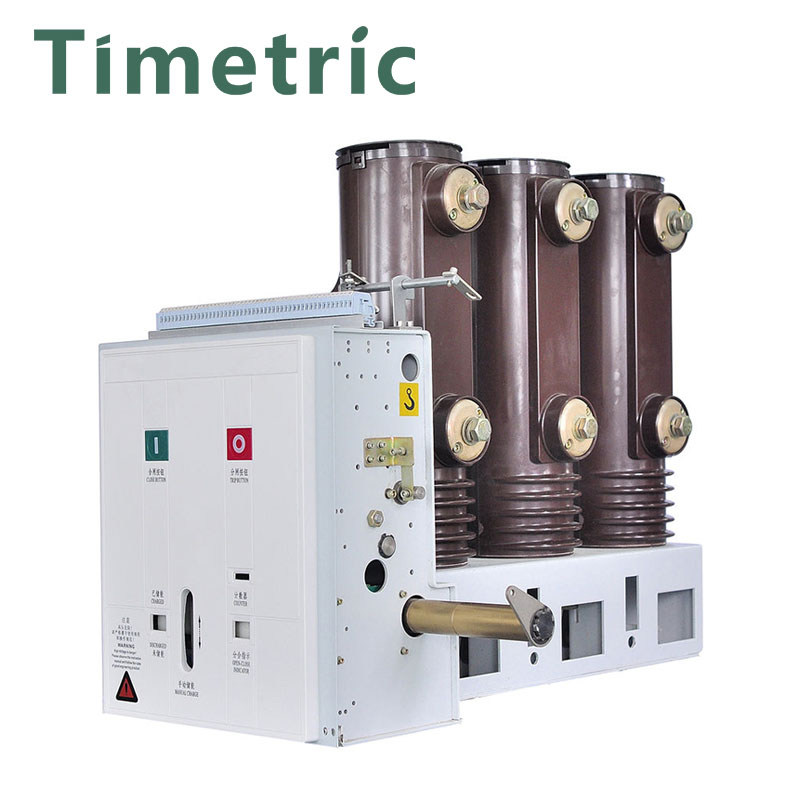

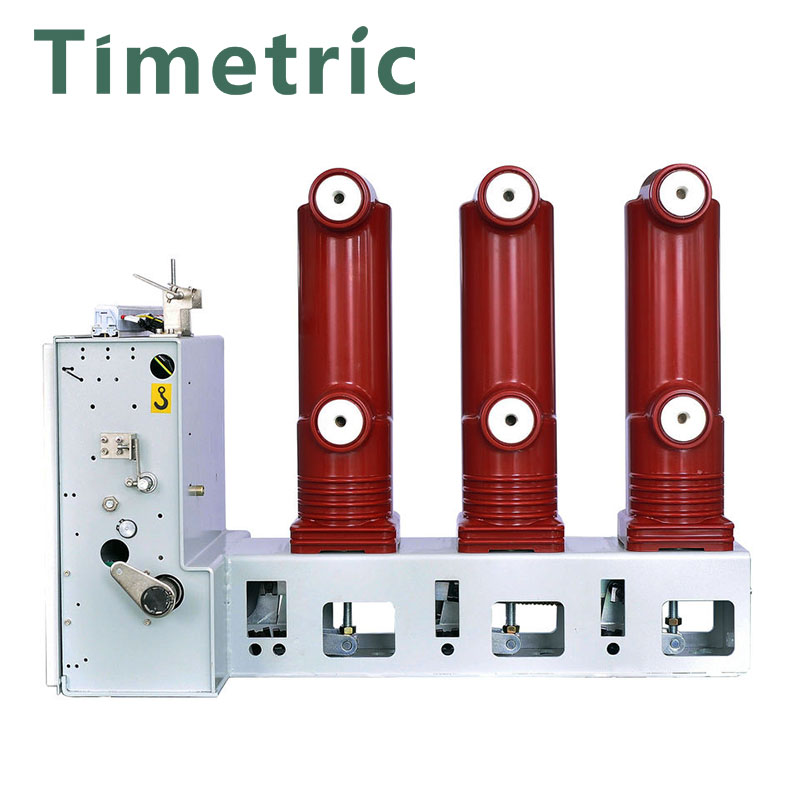

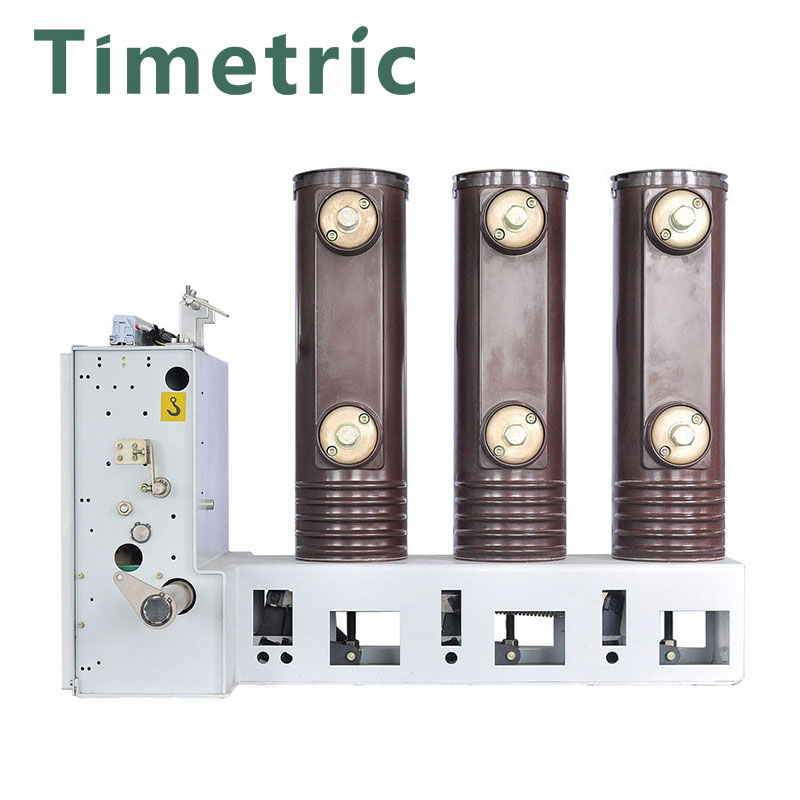

Timetric Embedded Poles Typ wyłącznika próżniowego

Znajdź ogromny wybór wyłączników próżniowych z wbudowanymi biegunami z Chin w Wenzhou Shuyi Import and Export Co., Ltd. „Wyłącznik próżniowy z wbudowanymi biegunami” ze względu na środek gaszący łuk i środek izolacyjny szczeliny stykowej po wygaszeniu łuku są wysoka próżnia; Ma zalety niewielkich rozmiarów, lekkości, nadaje się do częstej pracy, gaszenia łuku bez konserwacji i jest szeroko stosowany w sieci dystrybucyjnej. Wyłącznik próżniowy to wewnętrzne urządzenie do dystrybucji zasilania w trójfazowym systemie prądu przemiennego 3-10kV, 50Hz. Może być stosowany do ochrony i sterowania urządzeniami elektrycznymi w zakładach przemysłowych i górniczych, elektrowniach i podstacjach. Jest szczególnie odpowiedni do miejsc użytkowania, które nie wymagają oleju, rzadszej konserwacji i częstej eksploatacji. Wyłączniki automatyczne można skonfigurować w szafce środkowej, szafce dwuwarstwowej lub szafce stałej w celu sterowania i ochrony urządzeń elektrycznych wysokiego napięcia. Jeśli chodzi o strukturę wyłącznika próżniowego i definicję modelu, ile wiesz? Razem z Tongyida Xiaobian spójrzcie.

Timetric Embedded Poles Typ wyłącznika próżniowego Parametr (specyfikacja)

Przedmiot	Opis		Jednostka	Dane
1	Napięcie znamionowe		KV	12
2	Maks. Napięcie		KV	12
3	Prąd znamionowy		A	630/1250/1600
4	Znamionowy prąd wyłączania zwarciowego		KA	20/25/31,5
5	Znamionowy prąd załączania zwarcia		KA	50/63/80
6	Znamionowy szczytowy prąd wytrzymywany		KA	50/63/80
7	4S Znamionowy prąd wytrzymywany		KA	20/25/31,5
8	Znamionowy poziom izolacji	Napięcie o częstotliwości zasilania (w przypadku utraty obwodu)	KV	Marzyciel 42
8	Znamionowy poziom izolacji	Impulsowe napięcie wytrzymywane (w przypadku utraty obwodu)	KV	Marzyciel 75
9	Znamionowa kolejność operacji			OC-0.3s-CO-180S-CO
10	Żywotność mechaniczna		Czasy	10000
11	Znamionowy czas wyłączania prądu zwarciowego		Czasy	50
12	Znamionowe napięcie hamowania podczas pracy maszyny		V	110220
13	Znamionowe napięcie hamulca roboczego maszyny		V	110220
14	Udar kontaktowy		mm	11±1
15	Przekroczenie zakresu (długość kompresji sprężyny kontaktowej)		mm	3,5±0,5
16	Różne okresy przerwy trójfazowej i bliskiej przerwy		SM	¤2
17	Czas skoku zamknięcia kontaktu		SM	¤2
18	Średnia prędkość hamowania		SM	0,9~1,2
19	Średnia prędkość zamykania		SM	0,5~0,8
20	Czas otwarcia	Ubder maksymalne napięcie robocze	S	¤ 0,05
20	Czas otwarcia	Poniżej minimalnego napięcia roboczego	S	¤ 0,08
21	Czas zamknięcia		s	0.1
22	Rezystancja głównej pętli każdej fazy		Î¼Î©	630–50 1250–45 1600–40
23	Wersja limitu kontaktów		mm	3

Timetric Embedded Poles Typ wyłącznika próżniowego Struktura wyłącznika próżniowego

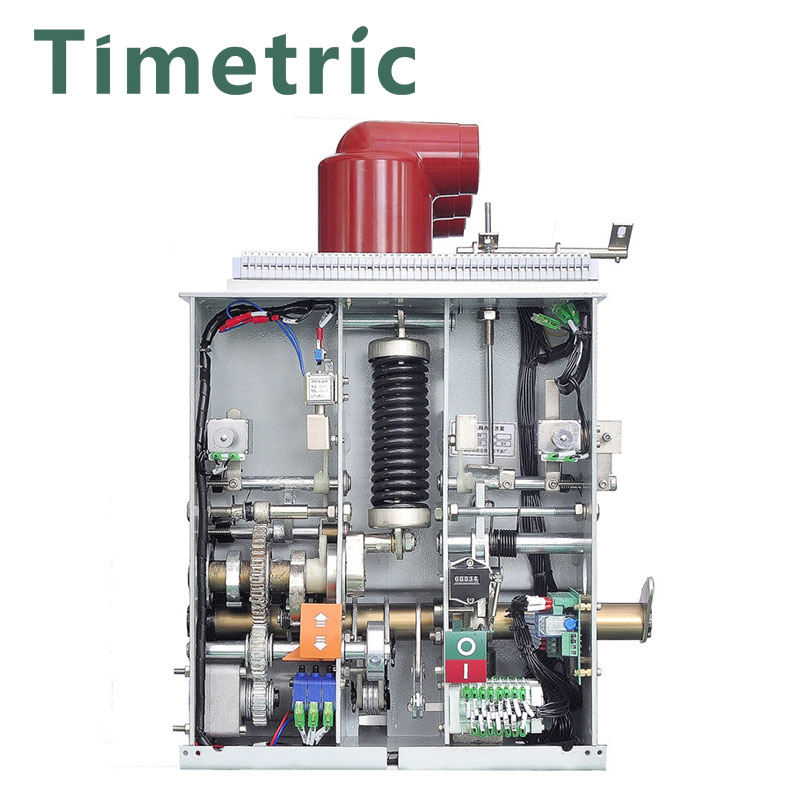

Wyłącznik próżniowy typu Embedded Poles składa się z próżniowej komory gaszącej łuk, mechanizmu operacyjnego, mechanizmu transmisyjnego i podwozia. Gaszenie łuku próżniowego składa się ze styku statycznego, styku ruchomego, osłony ekranującej, osłony, mieszka, pionu ochronnego, pręta przewodzącego, końcowej płyty pokrywy itp., Jak pokazano na rysunku. Odległość rozłączenia między stykami aktywnymi i statycznymi wyłącznika próżniowego 10 kV wynosi zwykle 10 ~ 15 mm
